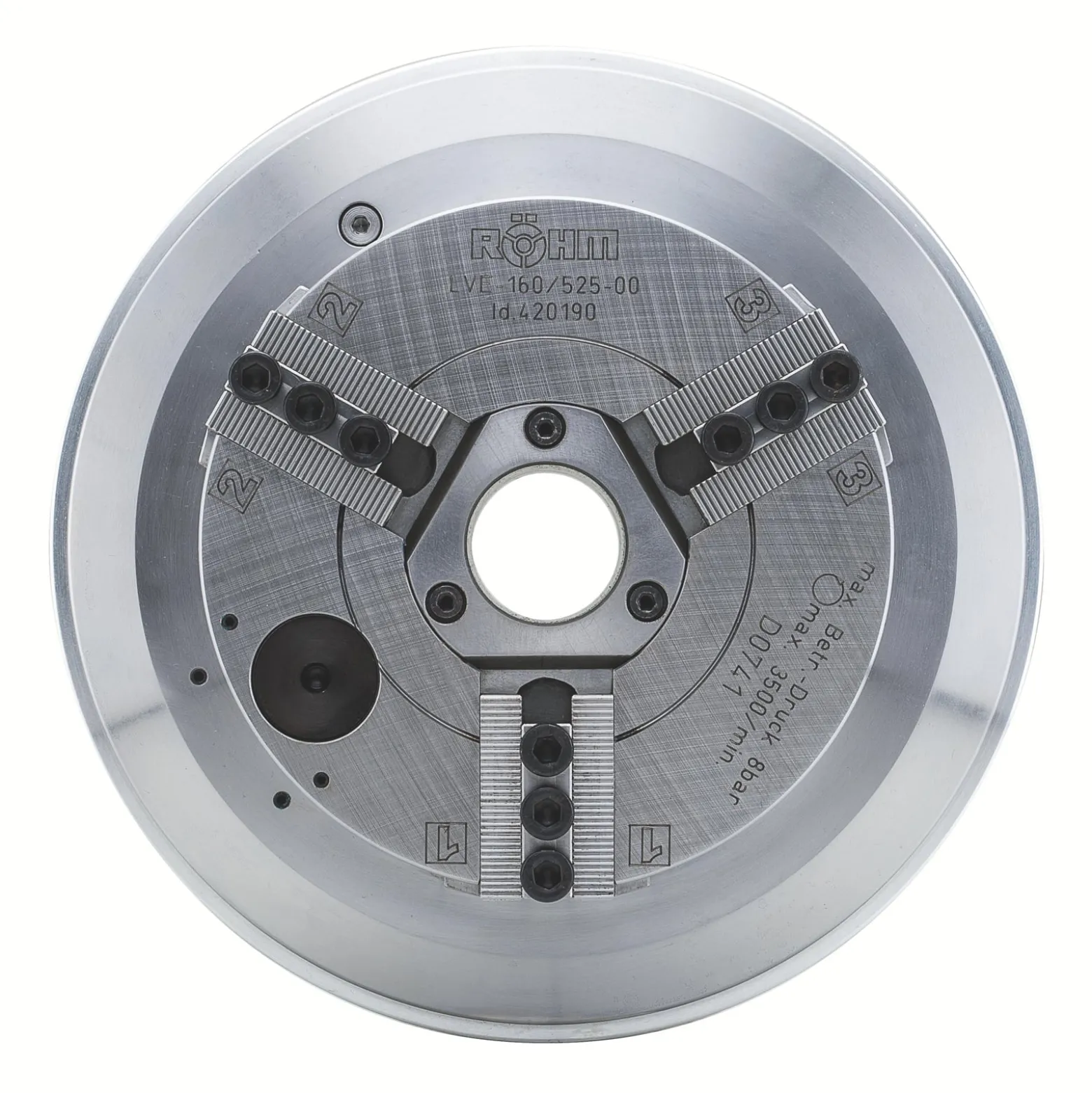

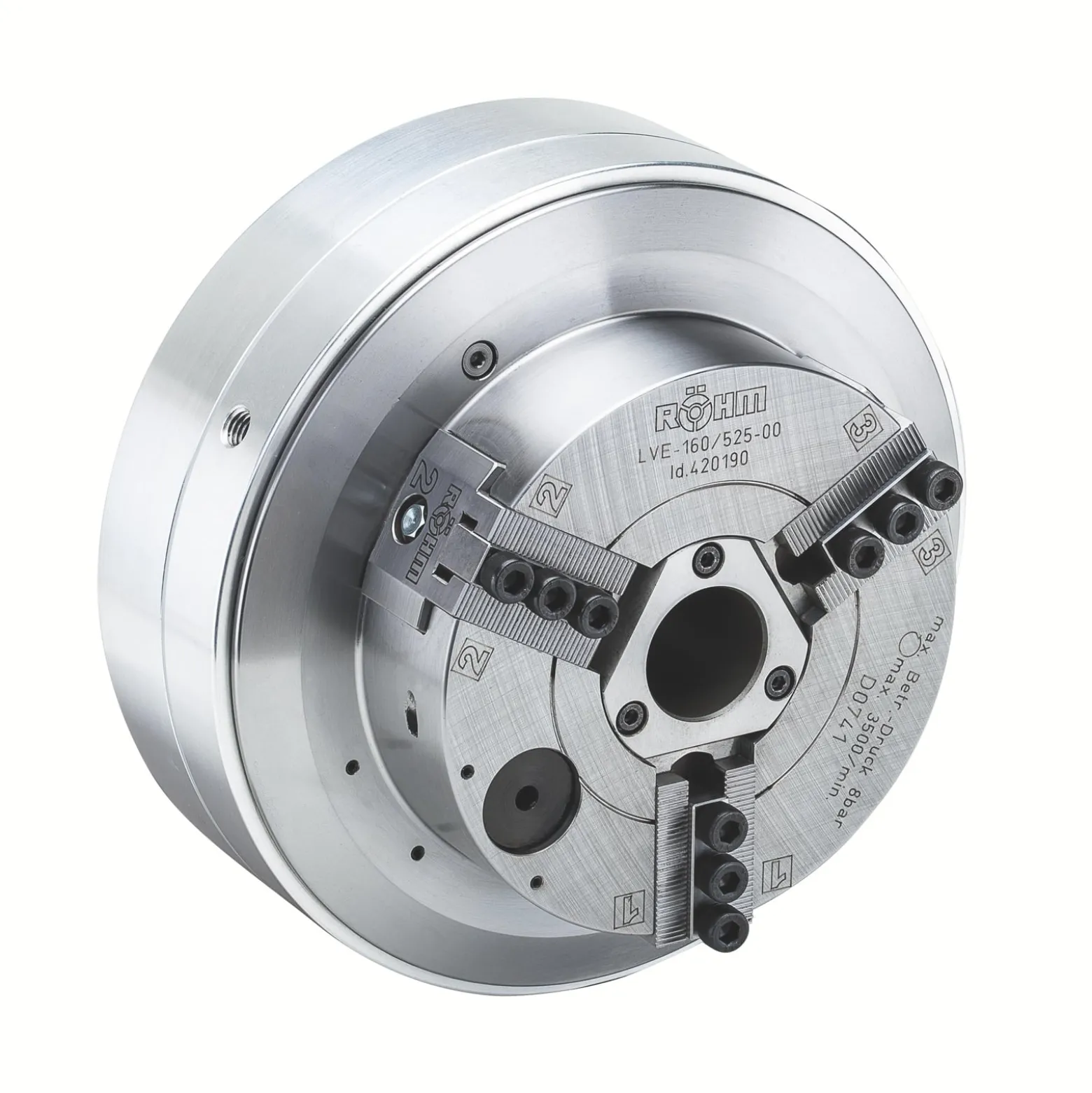

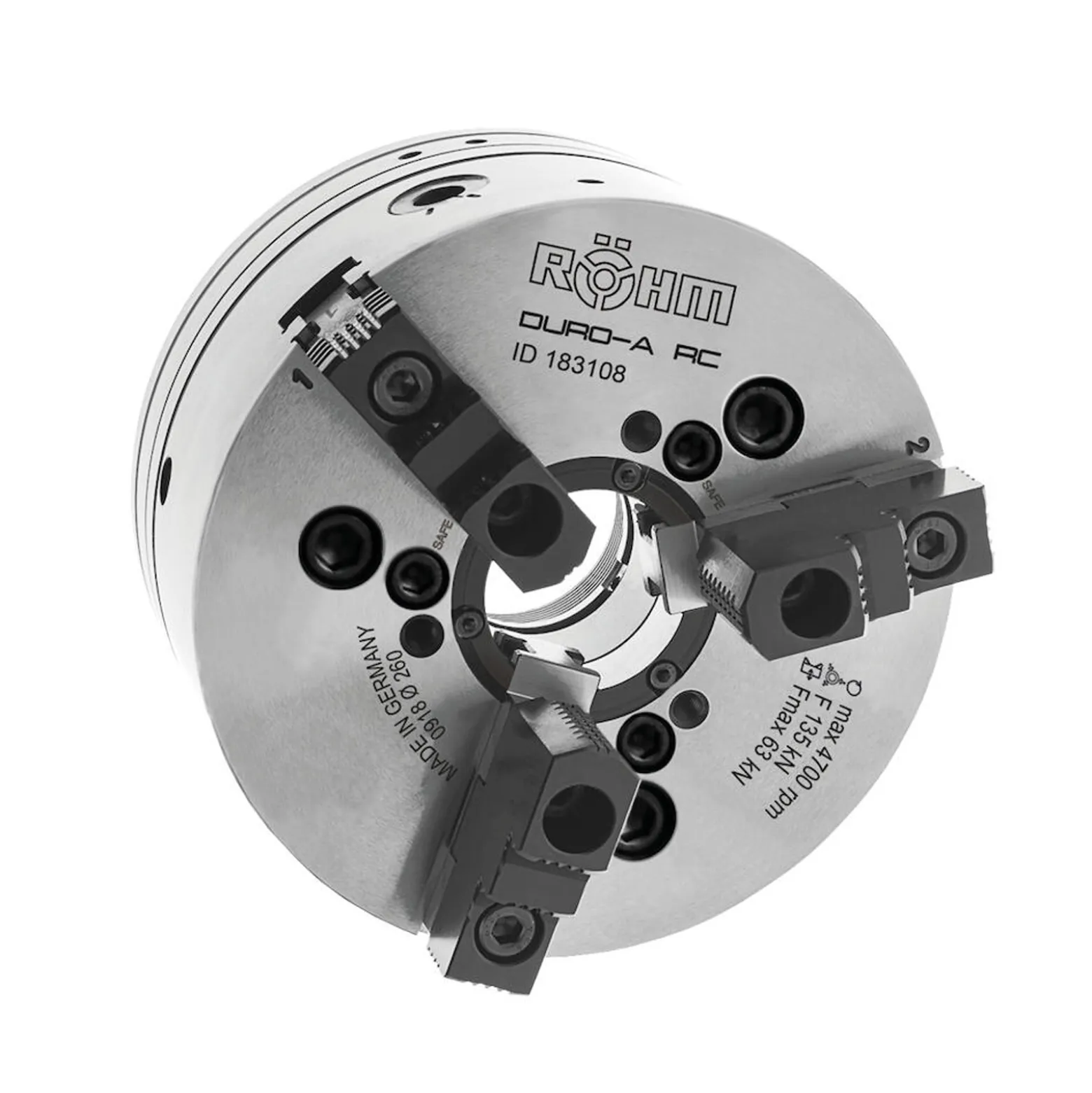

Röhm Vorderendfutter LVE 160 Durchgang Druck 10 bar zylindrische Zentrieraufnahme – 420190

• Kurzbeschreibung
  • Optimal geeignet für die Flansch-, Stangen- und Rohrbearbeitung vor allem bei Maschinen ohne Spannzylinder.
• Technische Merkmale
  • Kraftspannfutter mit integriertem Pneumatikzylinder und zylindrischer Zentrieraufnahme.
  • 3-Backenausführung mit Spitzverzahnung 90°.
• Einsatzbereiche
  • Spannen und Lösen nur bei Spindelstillstand
  • Keilhakensystem mit integriertem Spannzylinder
  • Im Lieferumfang enthalten: Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
  • LVE = Luftbetätigt, Vorder, Endfutter
• Vorteile
  • Großer Durchgang
  • Einfache Austauschbarkeit gegen Handspannfutter
  • Kompakte Systemabmessungen durch geschlossene Vorderend-Baueinheit
  • Freie, durchgehende Spindelbohrung durch den Wegfall des Zugrohrs
  • Hohe Spannkraft schon bei 6 bar
• Weitere Infos
  • Luftbetätigte Vorderendfutter LVE, Größe 160, 3-Backen, mit Durchgang, max. Betätigungsdruck 10 bar, mit Spitzverzahnung Zylindrische Zentrieraufnahme

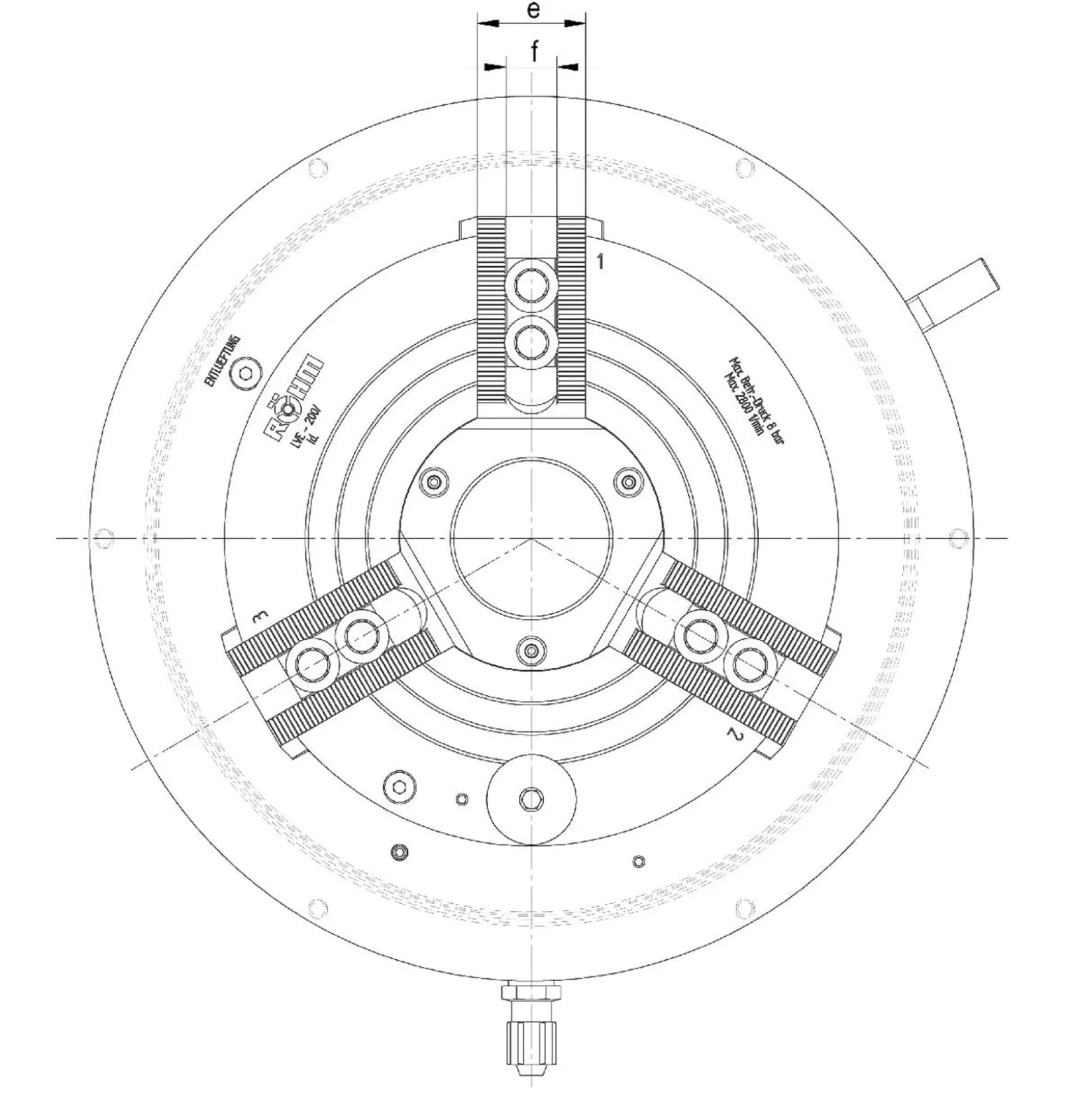

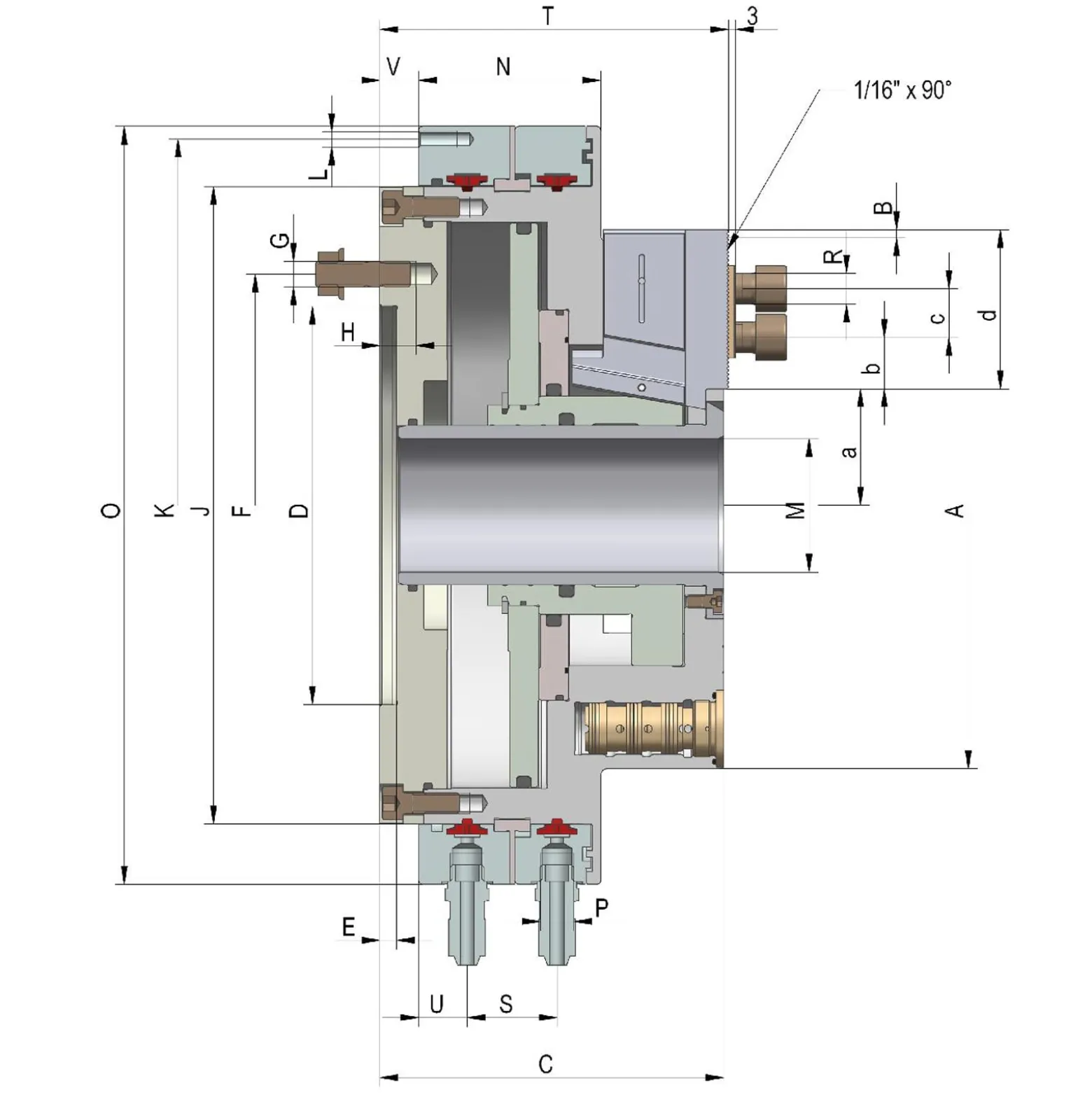

Merkmale

• Abstand Luftanschlüsse 1 mm: 20,7
• Abstand Luftanschlüsse mm: 41
• Abstand Verteilerring mm: 4
• Aufnahme 1 mm: 125
• Außendurchmesser Futter mm: 168
• Außendurchmesser Verteilerring mm: 250
• Außendurchmesser Zylinder mm: 205
• Backenhub mm: 4,2
• Befestigungsgewinde 1: M8
• Befestigungsgewinde mm: M6
• Befestigungsschraube mm: M10
• Breite Backen mm: 32
• Durchgang mm: 38
• Durchmesser Teilkreis mm: 150
• Gewicht ohne Backen: 25
• Gewindelänge Befestigungsschraube mm: 13
• Größe: 160
• Höhe Futter 1 mm: 131,5
• Höhe Futter mm: 130,5
• Höhe Verteilerring mm: 80,5
• Länge Backen mm: 49,5
• Luftanschlüsse mm: R 1/4″
• Luftverbrauch Backenhub: 2,4
• Massenträgheitsmoment: 0,125
• Maximale Backenstellung: 36
• Maximale Nutensteinstellung: 19,5
• Maximaler Betätigungsdruck: 8
• Minimale Backenstellung: 31,8
• Minimale Nutensteinstellung: 10
• Minimaler Betätigungsdruck: 2,5
• Nutbreite mm: 12
• Nutensteinstellung mm:2 x 15
• Spannkraft: 35
• Teilkreisdurchmesser 1 mm: 235
• Tiefe Aufnahme mm: 6,5
• Zulässige Drehzahl: 3.500
