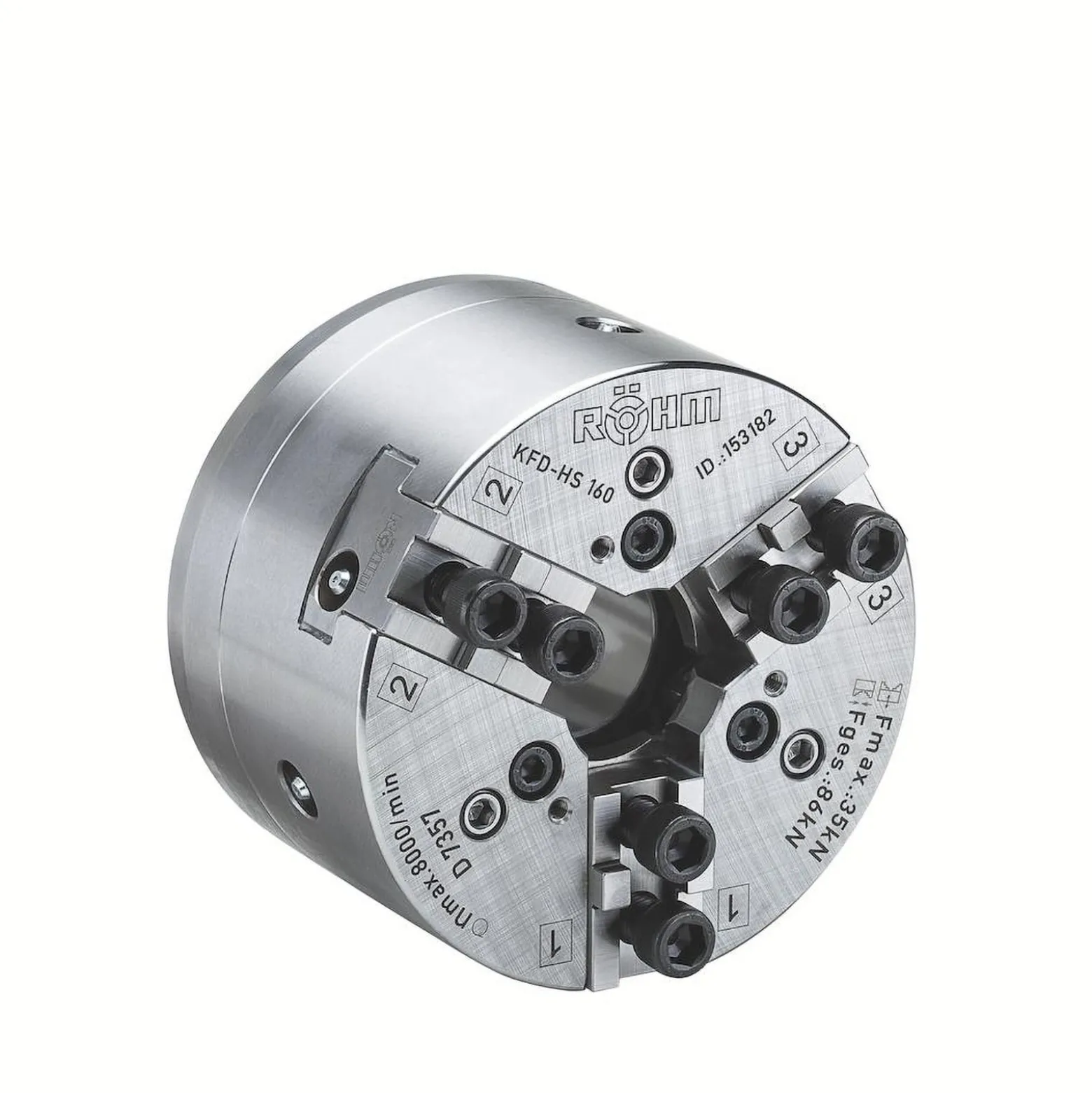

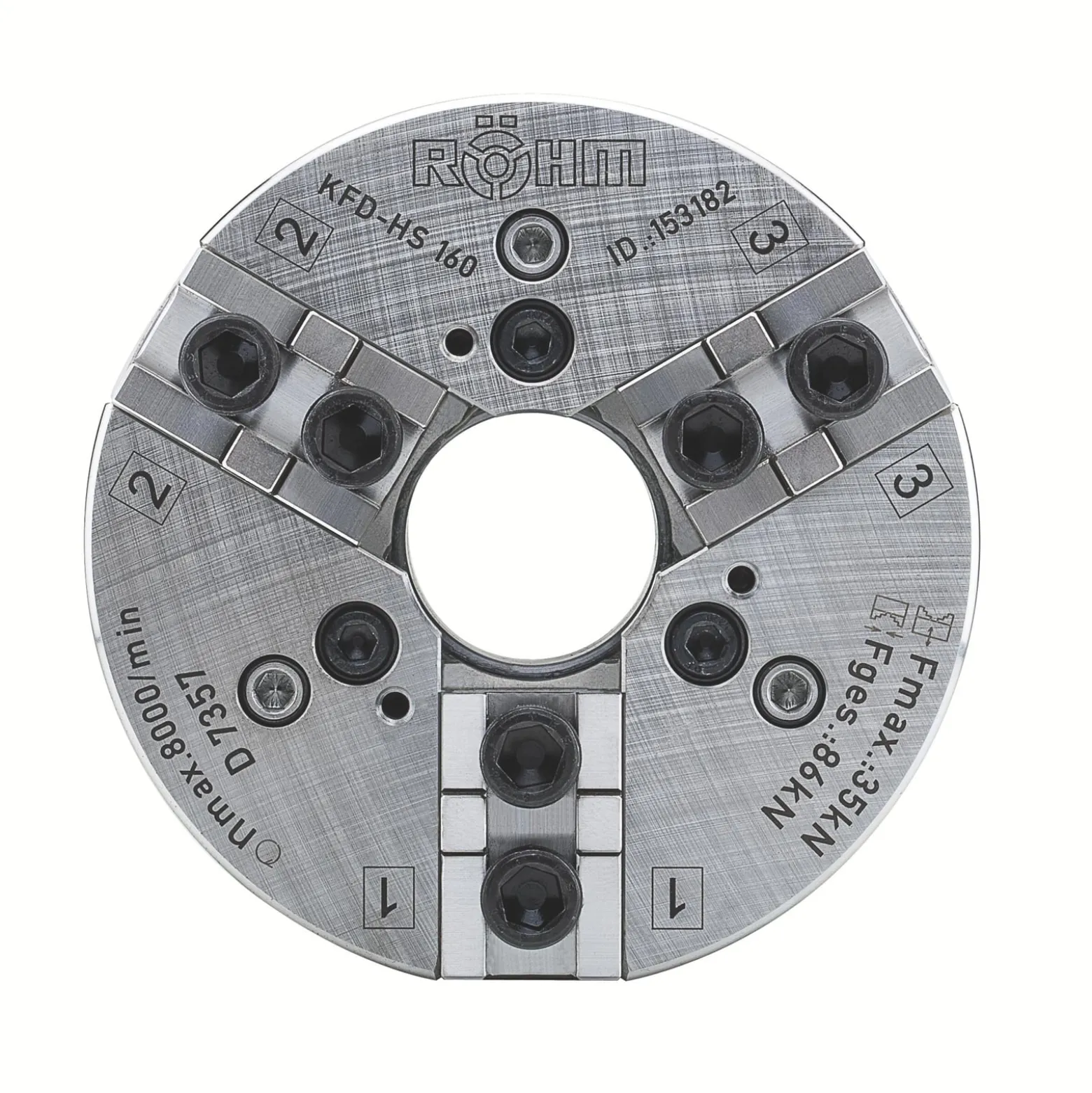

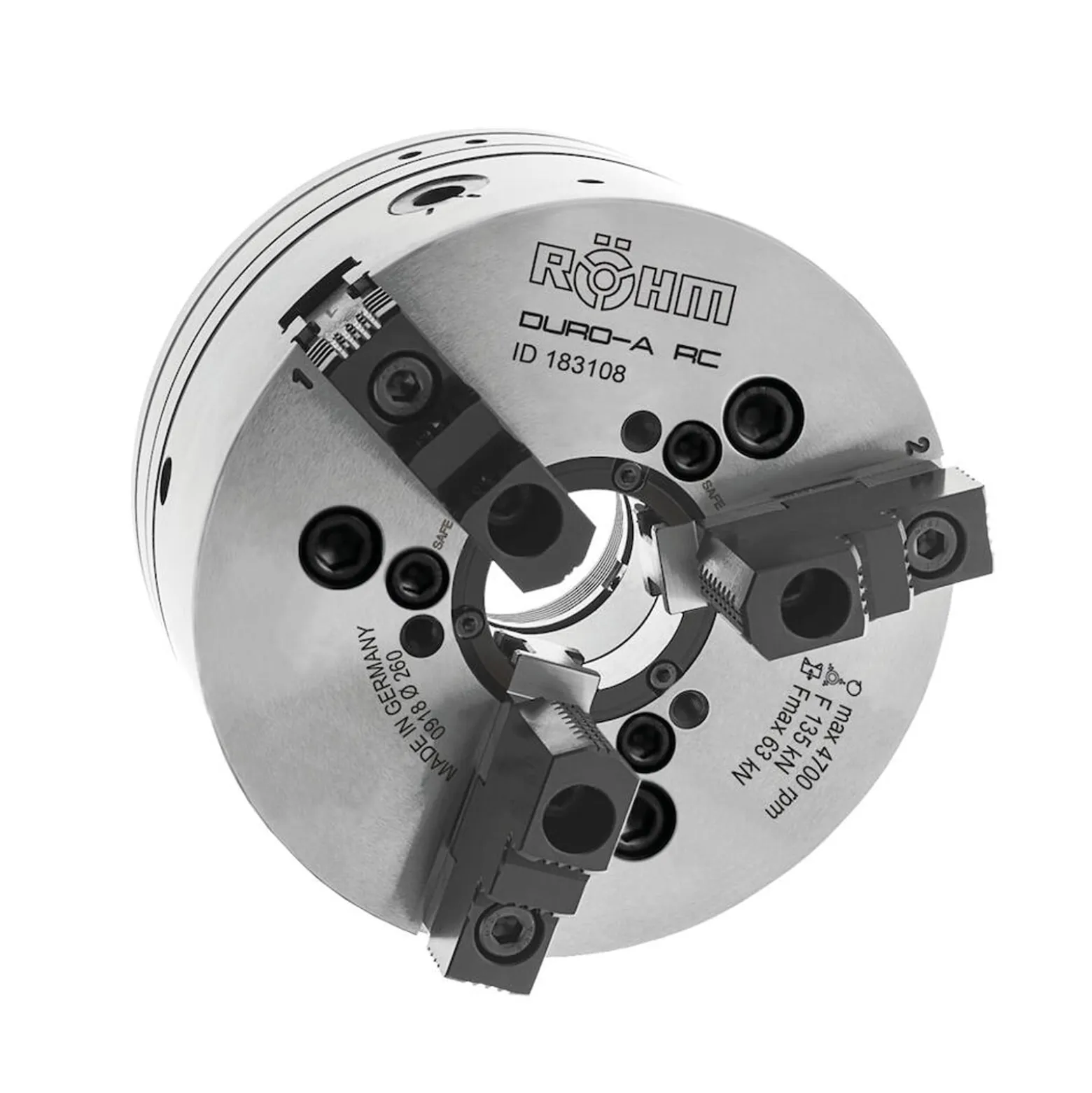

Röhm Kraftspannfutter KFD-HS 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme - 154239

Röhm Kraftspannfutter KFD-HS 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme – 154239

Original price was: €4,691.30.Current price is: €109.21.

SKU: SKUoGVt6pvj Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.
3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
2-Backenausführung mit Spitzverzahnung 90°.

Technische Merkmale

Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
Lange Backenführung
Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)

Einsatzbereiche

Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.

Vorteile

Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
Höchste Genauigkeit durch steife Futterkonstruktion
Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches

Weitere Infos

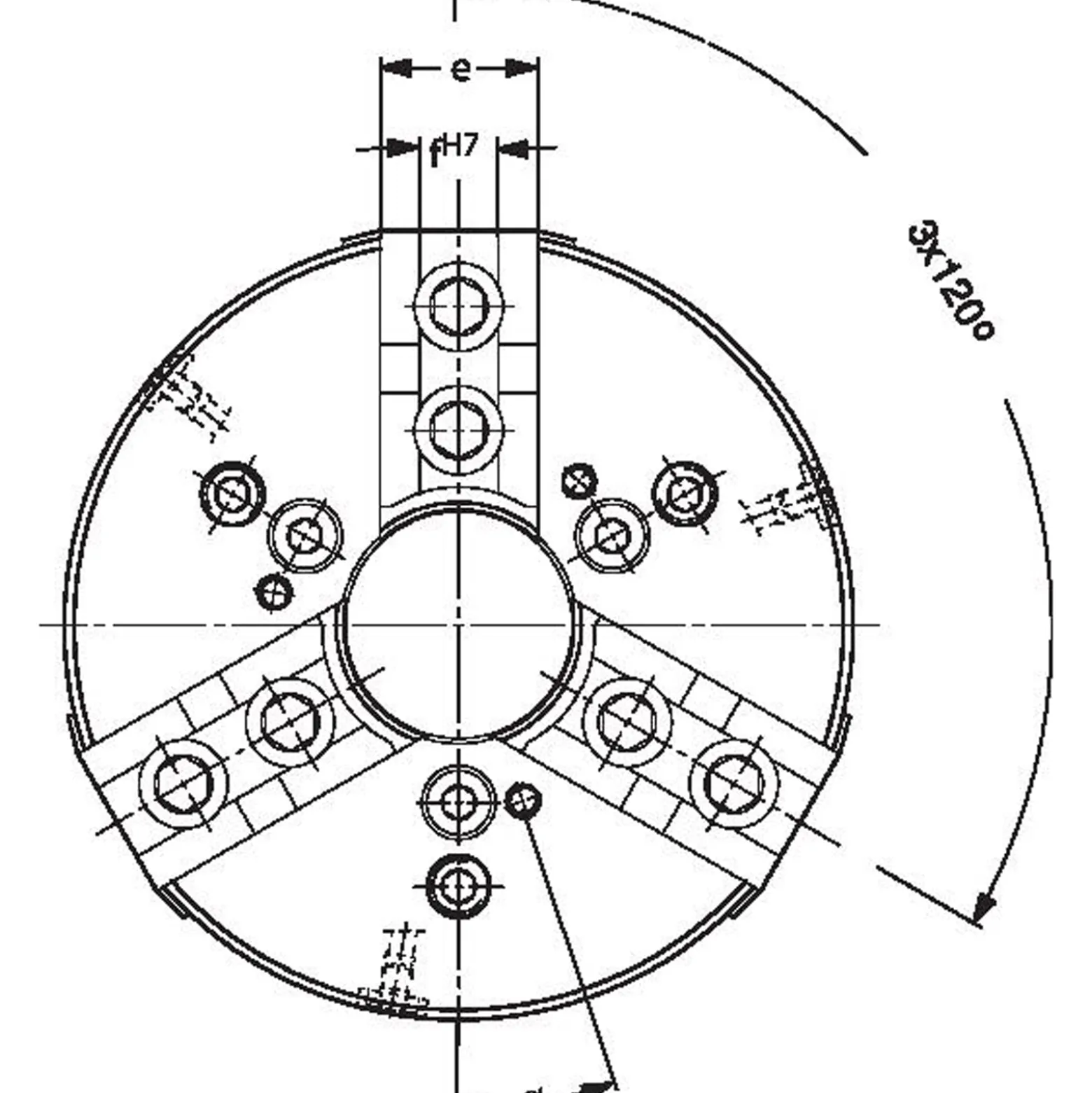

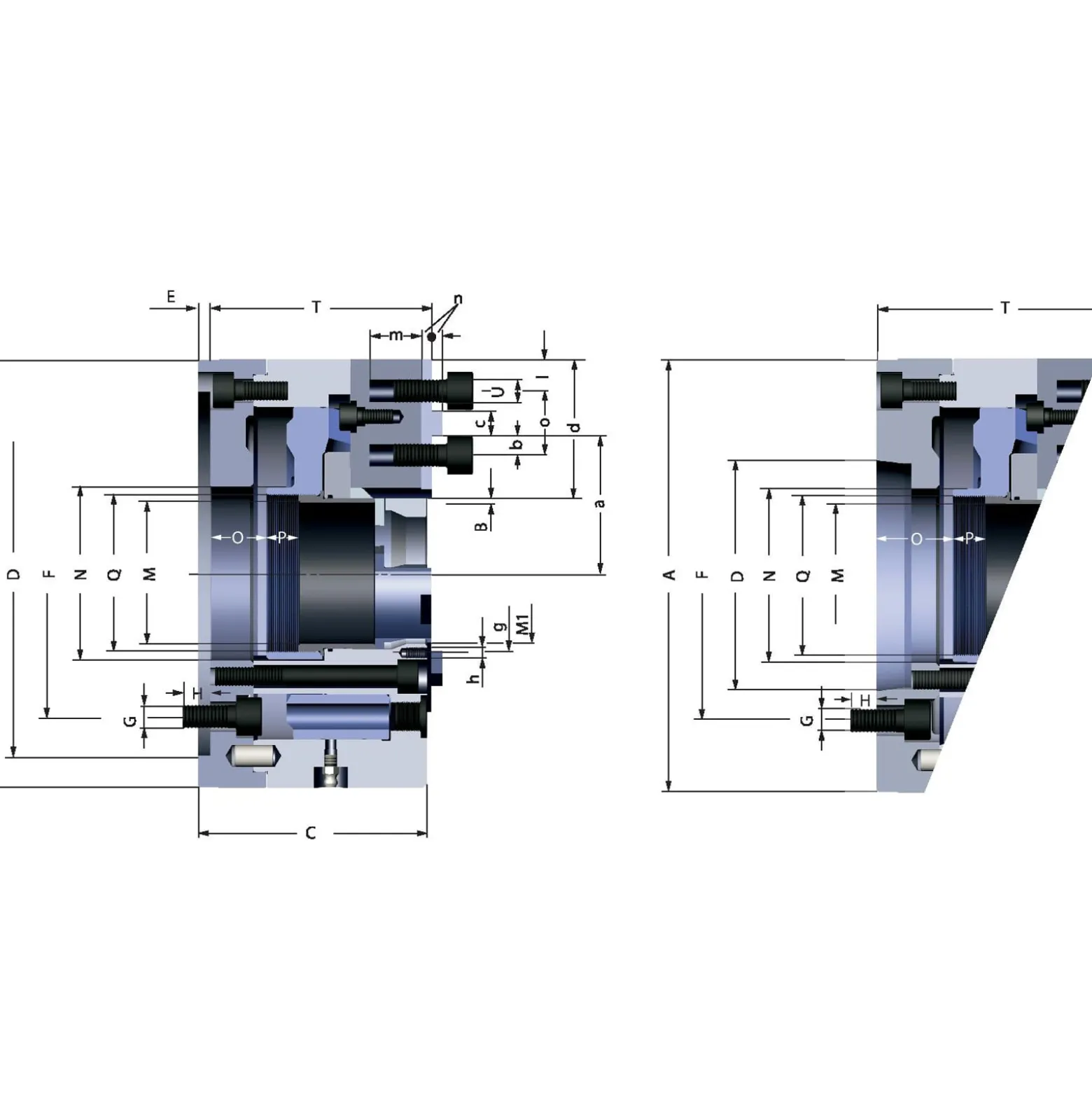

Kraftspannfutter mit Durchgang KFD-HS, Größe 200, 3-Backen, Kreuzversatz, Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Aufnahme:	ZA 170 mm
Aussendurchmesser Futter mm:	200 mm
Backenanzahl:	3
Backenbreite:	40 mm
Backenhub mm:	5 mm
Backenlänge:	65 mm
Befestigungsgewinde 1:	M6x10
Befestigungsgewinde mm:	M12 mm
Befestigungsschraube mm:	3xM12 mm
Bohrung Ø:	–
Breite Steg mm:	12 mm
Durchgang mm:	66 mm
Durchmesser Kolbenhals mm:	80 mm
Durchmesser Teilkreis mm:	133.4 mm
Flugkreis-Ø Aufsatzbacke mm:	210 mm
Gesamtlänge:	–
Gewicht ohne Backen:	20
Gewindeanschluss mm:	M74x1,5 mm
Gewindebohrungsabstand mm:	15 mm
Gewindelänge Befestigungsschraube mm:	18 mm
Gewindelänge Kolbenanschluss mm:	15 mm
Größe:	200
Höhe Futter 1 mm:	103 mm
Höhe Futter mm:	107 mm
Kolbenhub in mm:	18,5 mm
Lochabstand mm:	30 mm
Massenträgheitsmoment:	0,1
Maximale Backenstellung:	64
Maximale Betätigungskraft:	48
Maximale Kolbenstellung:	26
Minimale Backenstellung:	59
Minimale Kolbenstellung:	7,5
Passender Zylinder:	OVS-130 / SZS-67/150
Spannkraft:	110
Teilkreisdurchmesser 1 mm:	84 mm
Tiefe Aufnahme mm:	6 mm
Tiefe Gewinde mm:	20 mm
Tiefe Nut mm:	5 mm
Winkel:	20°
Zentrierdurchmesser mm:	66 mm
Zulässige Drehzahl:	6500
