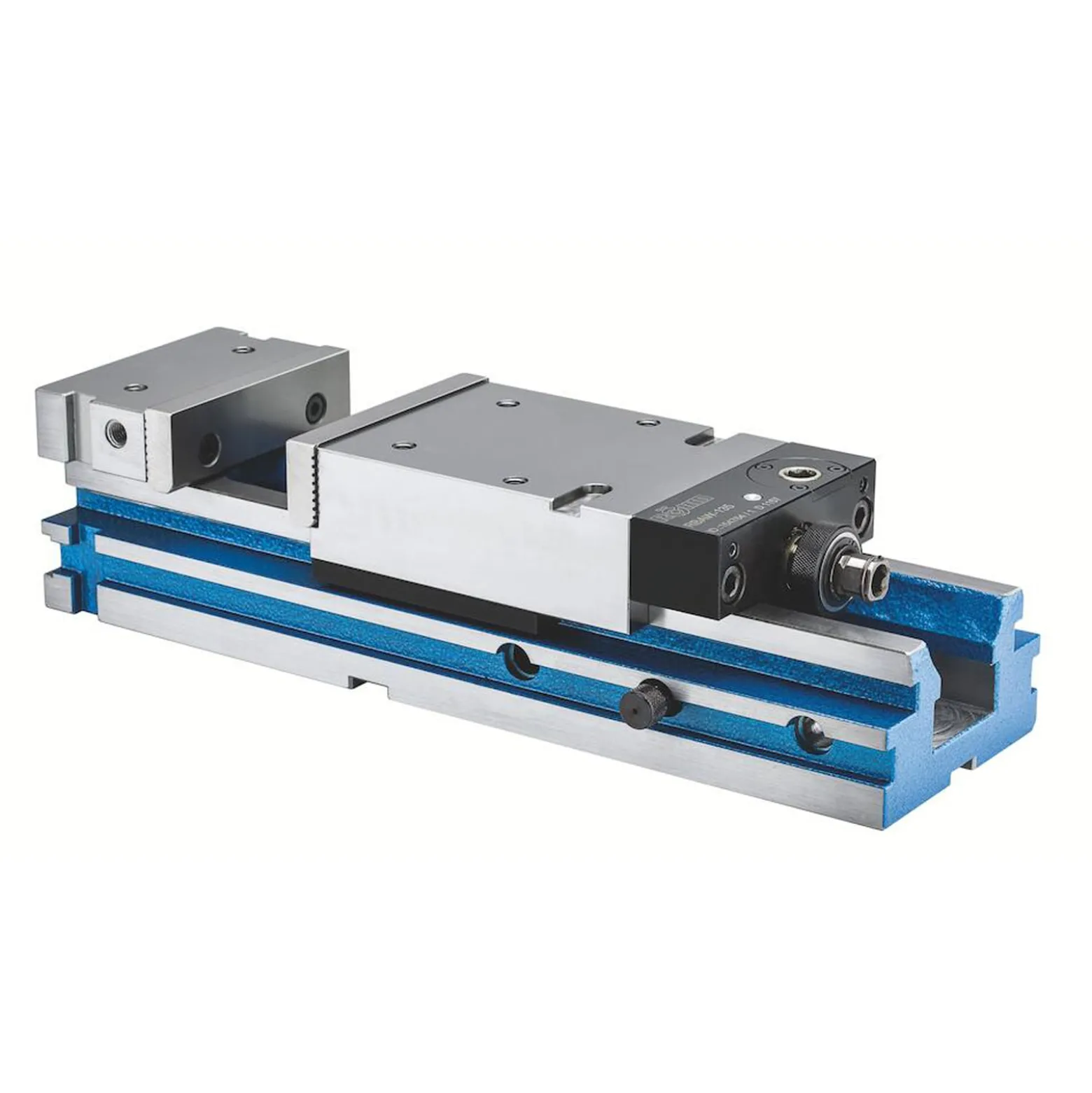

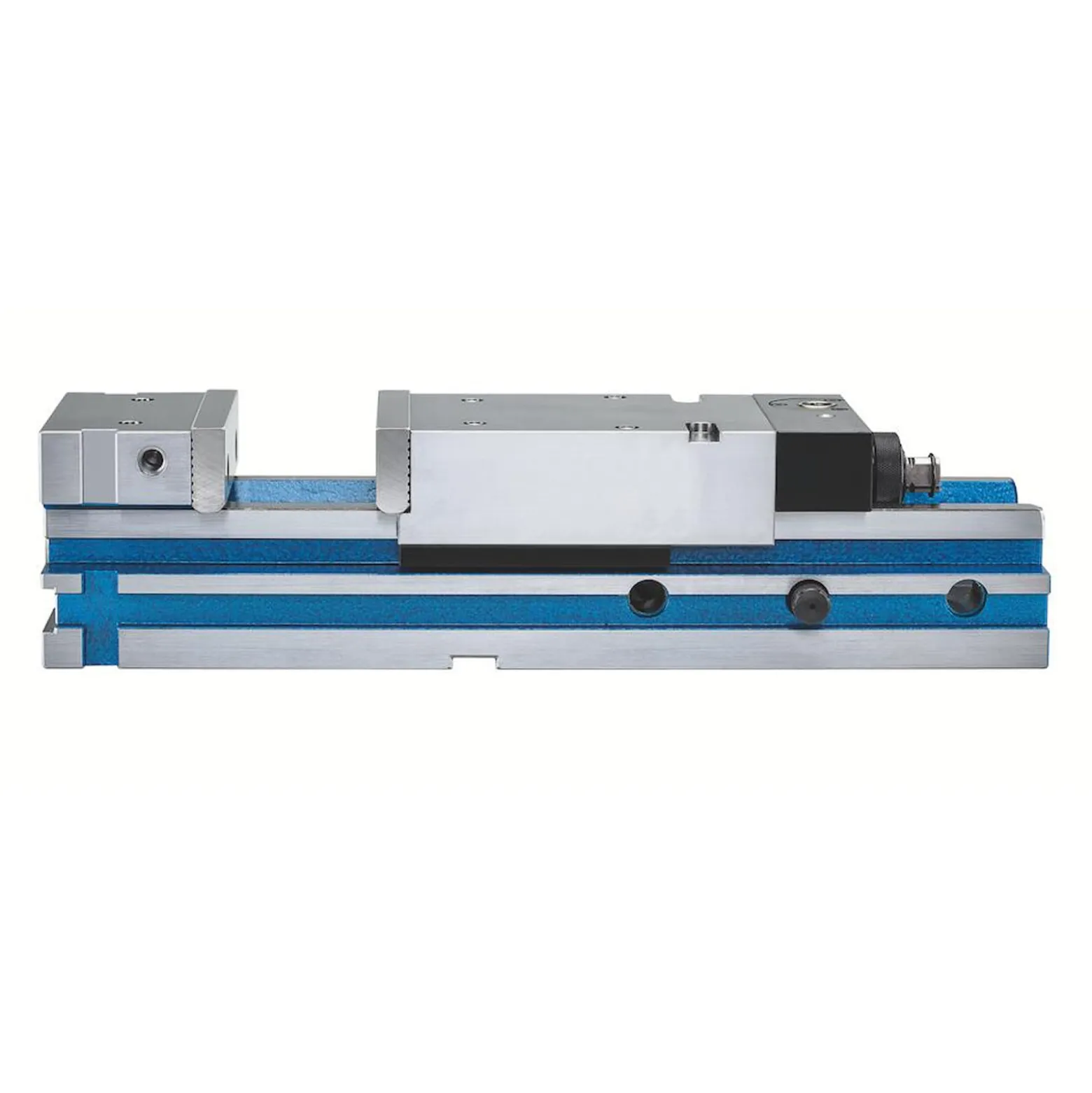

Röhm NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard - 154765

Röhm NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard – 154765

€119.45

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt.

Technische Merkmale

Stahlkörper mit fester Spannbacke, einheitlich im Gesenk geschmiedet
Selbsttätige Nachspannung in Hydraulikeinheit durch eingebaute Tellerfedern
Alle Verschleißteile, vor allem die Backenführungen sind gehärtet und geschliffen
Robuste Flachbahnführung der beweglichen Backe
Mit Normalbacken und Handkurbel

Einsatzbereiche

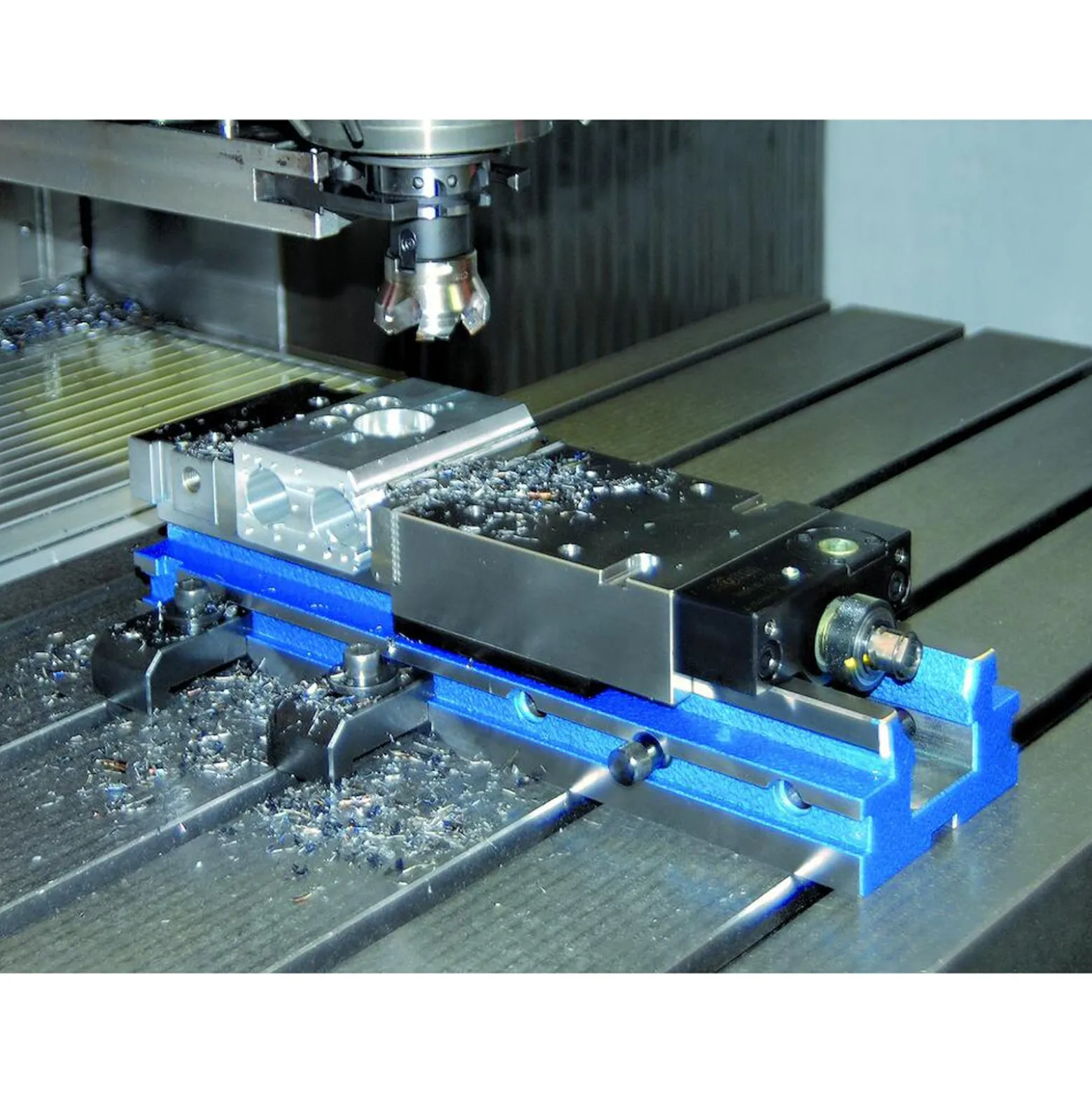

Für den universellen Einsatz auf Fräsmaschinen und Bearbeitungszentren.

Vorteile

Horizontal, vertikal und seitlich aufspannbar mit Höhenabstimmung ±0,02
Robuste wartungsfreie Spindel
Auf der Oberfläche der festen und beweglichen Backe können zusätzliche Stufenbacken oder spezielle Formbacken befestigt werden
Antriebsspindel ist schmutz- und spänegeschützt
Großer Spannbereich
Kurze Ausführung der beweglichen Backe (aus Stahl) ergibt kurze Baulänge auch bei max. Spannweite
Mit Winkeltrieb

Weitere Infos

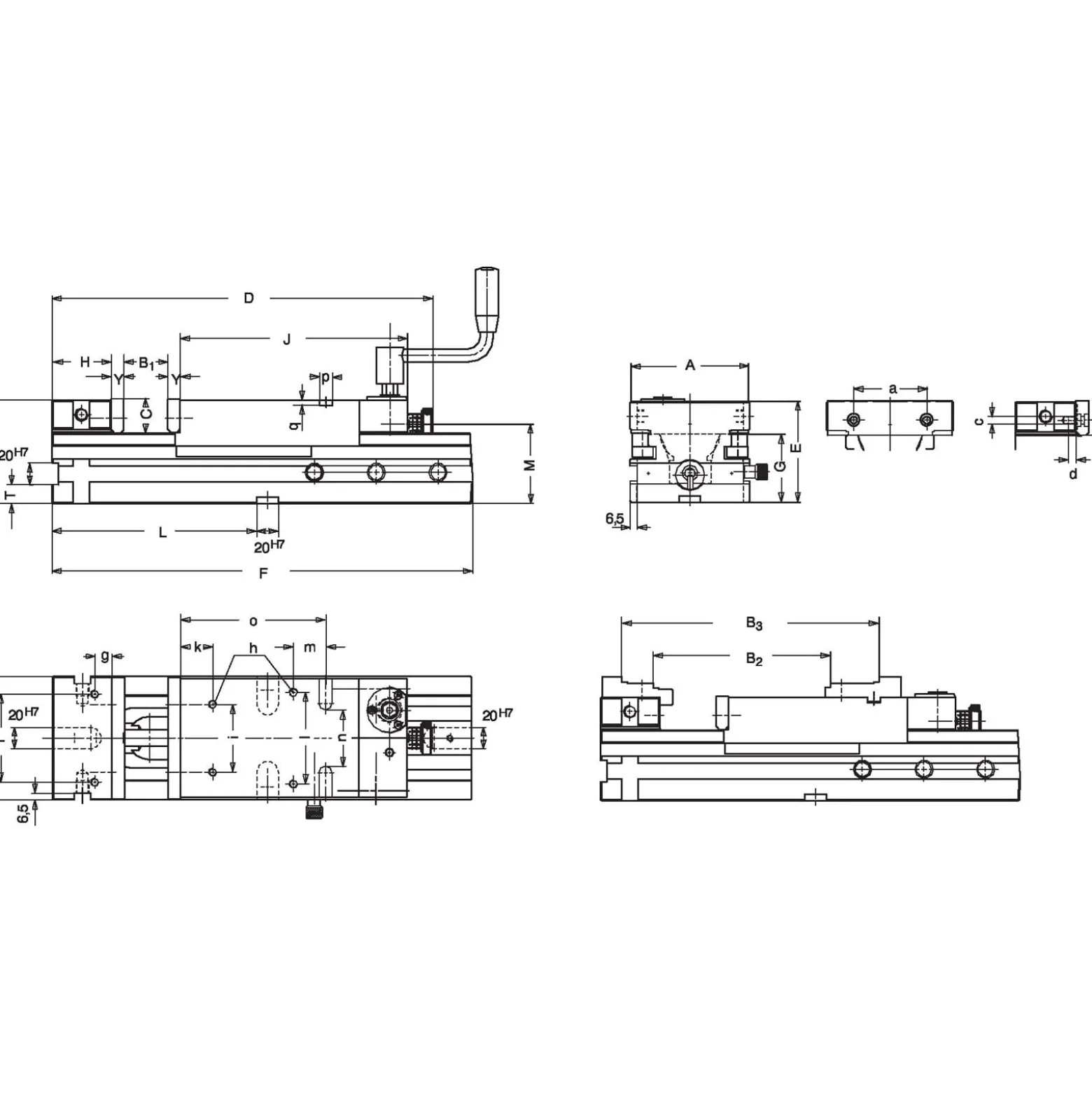

NC-Kraftspanner RBAW, Größe 4, Backenbreite 160, mit Winkeltrieb, Standard

Ausführung:	RBAW
Backenanschlussmaße: Breite mm:	100 mm
Backenanschlussmaße: Gewindedurchmesser 1 mm:	M8 mm
Backenanschlussmaße: Gewindetiefe mm:	13 mm
Backenanschlussmaße: Höhe mm:	19.6 mm
Backenbreite:	160 mm
Bohrung Ø:	–
Breite Grundkörper mm:	162 mm
Dicke Normalbacke mm:	15.6 mm
Gesamtlänge:	–
Gewicht:	62
Gewindeanschluss Oberseite: Breite 1 mm:	100 mm
Gewindeanschluss Oberseite: Breite 2 mm:	120 mm
Gewindeanschluss Oberseite: Breite mm:	100 mm
Gewindeanschluss Oberseite: Gewindedurchmesser mm:	M12x20 mm
Gewindeanschluss Oberseite: Länge 1 mm:	30 mm
Gewindeanschluss Oberseite: Länge 2 mm:	35 mm
Gewindeanschluss Oberseite: Länge mm:	30 mm
Größe:	4
Handkurbel Achsabstand mm:	90 mm
Höhe:	133.7 mm
Höhe Backen mm:	49.6 mm
Höhe Führung Grundkörper mm:	83.5 mm
Höhe Grundkörper mm:	132 mm
Höhe Quernut an Stirnseite mm:	22.5 mm
Höhe Spannschulter mm:	20 mm
Höhe Spindellager mm:	96 mm
Länge:	702 mm
Länge Grundkörper mm:	574 mm
Länge Quernut an Grundseite mm:	240 mm
Länge Stirnseite bis Backenanlage mm:	80 mm
Länge bewegliche Backe mm:	240 mm
Quernutanschluss Oberseite: Breite mm:	96 mm
Quernutanschluss Oberseite: Länge mm:	142 mm
Quernutanschluss Oberseite:Nutbreite mm:	14 mm
Quernutanschluss Oberseite:Nuttiefe mm:	5 mm
Spannkraft:	50
Spannweite 1 mm:	0-310 mm
Spannweite 2 mm:	146-454 mm
Spannweite 3 mm:	248-556 mm
