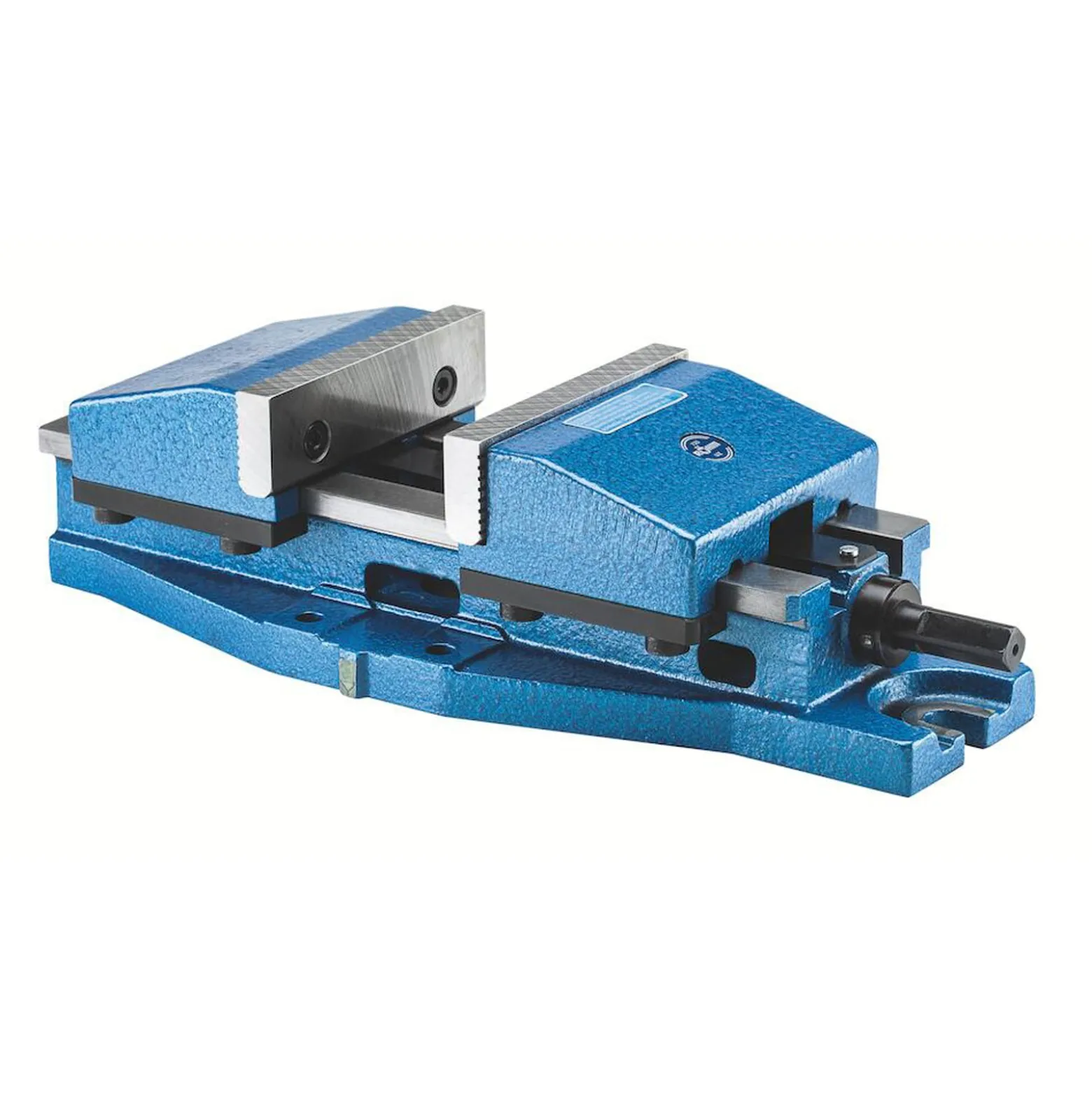

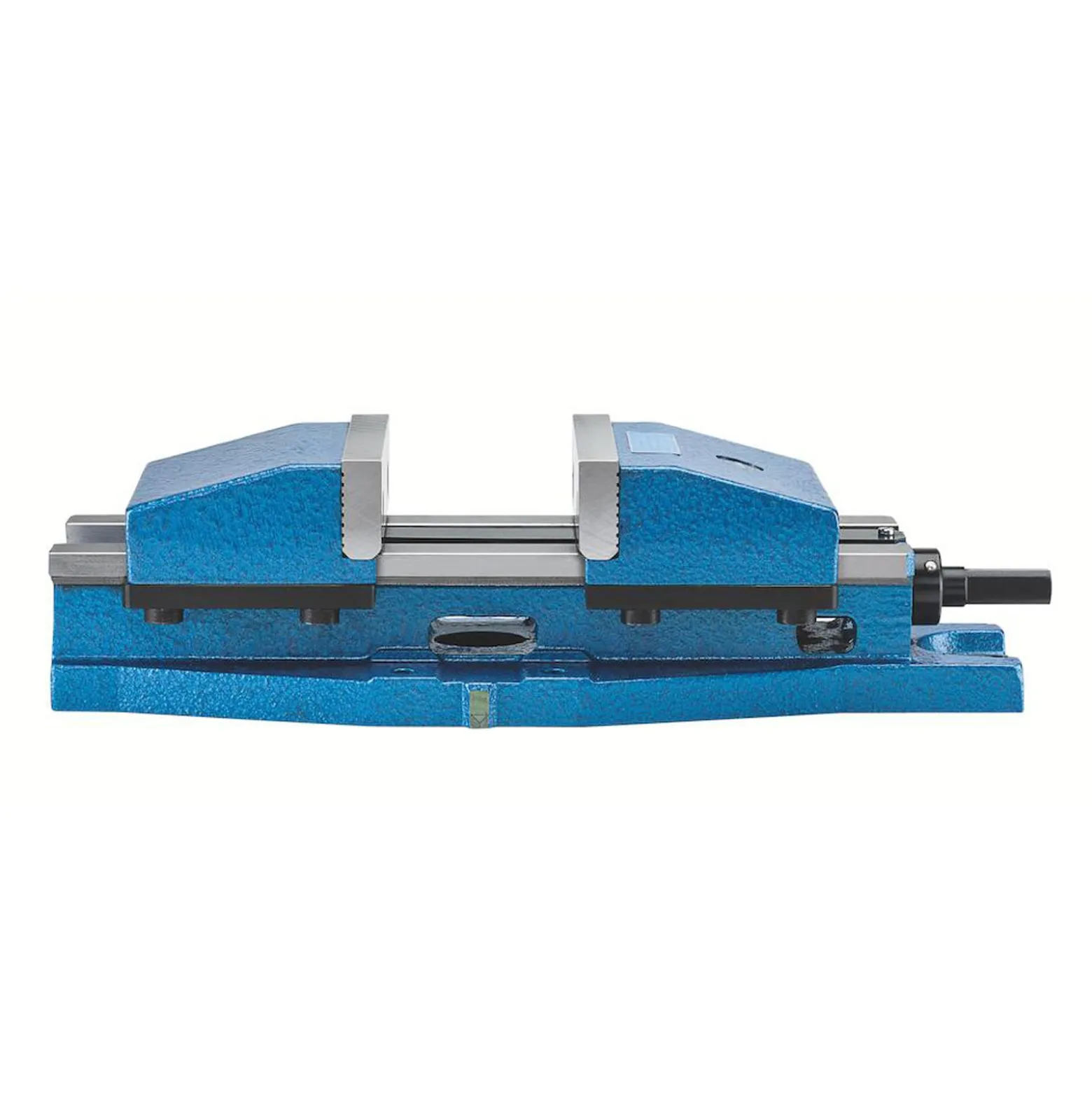

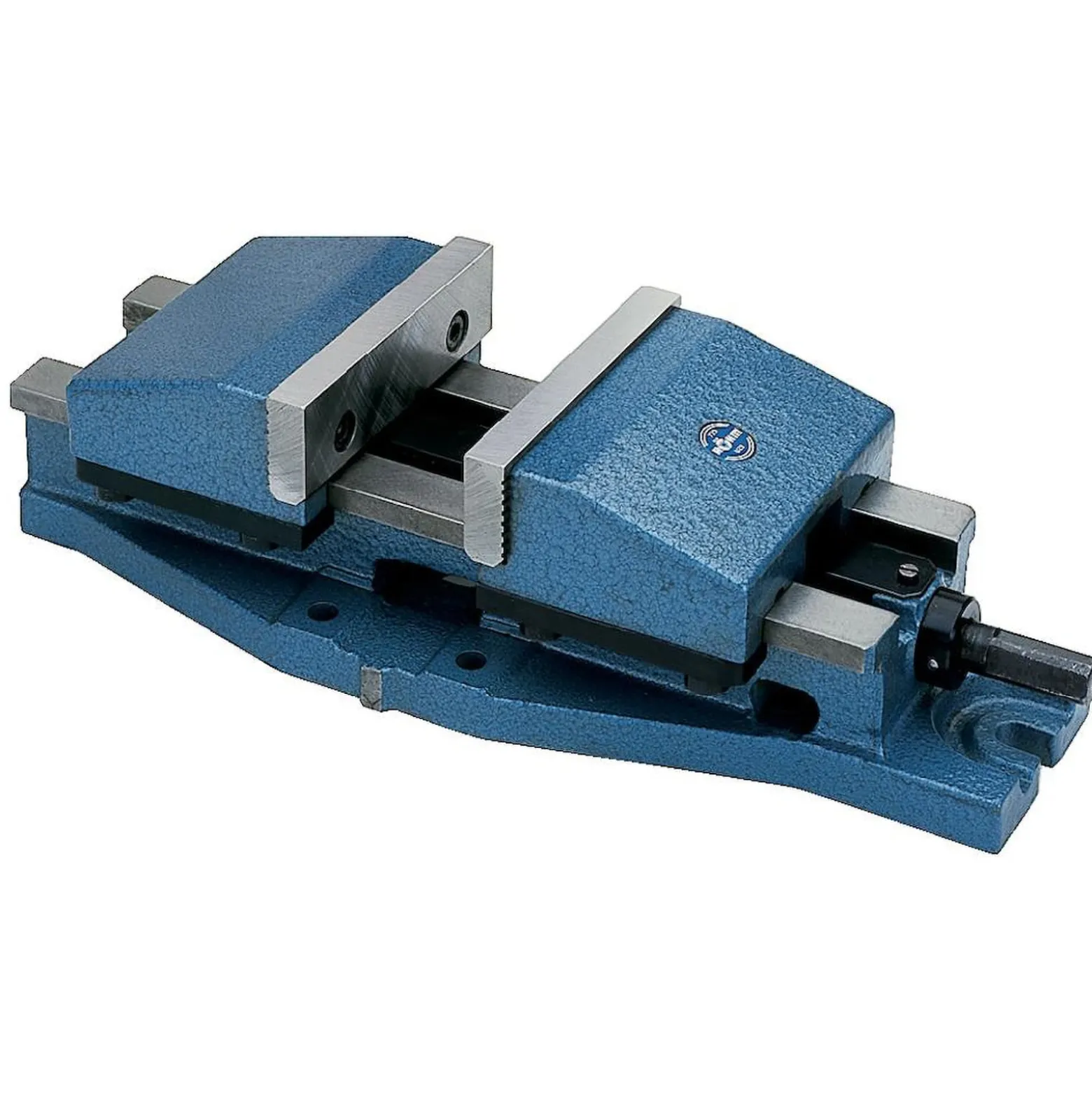

Röhm Maschinen-Schraubstöcke UZ, Größe 3, Backenbreite 135, Zentrischspanner – 014740
€116.09
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Einsatz auf Drehplatte mit Gradeinteilung
- Mit Normalbacken SGN und Handkurbel
- Zentrische Spannung durch Links- und Rechtsgewinde der Spindel
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Spindel im Arbeitsbereich abgedeckt
- Umfangreiches Backensortiment
- Niedrige Bauart
- Die seitlichen Backenführungen ermöglichen ein einfaches und genaues Ausrichten des Schraubstockes
Weitere Infos
- Maschinen-Schraubstöcke UZ, Größe 3, Backenbreite 135, Zentrischspanner
| Ausführung: | UZ |
|---|---|
| Backenanschlussmaße: Breite mm: | 80 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M8 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 13 mm |
| Backenanschlussmaße: Höhe mm: | 15.6 mm |
| Backenbreite: | 135 mm |
| Bohrung Ø: | – |
| Breite Grundkörper mm: | 152 mm |
| Breite Spannschlitz mm: | 13 mm |
| Dicke Normalbacke mm: | 16 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 11 mm |
| Drehplattenanschluss: Breite mm: | 118.5 mm |
| Drehplattenanschluss: Länge mm: | 60 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 174 mm |
| Gesamtlänge: | – |
| Gewicht: | 19 |
| Größe: | 3 |
| Höhe: | 106 mm |
| Höhe Backen mm: | 39.6 mm |
| Höhe Führung Grundkörper mm: | 65.5 mm |
| Länge: | 408 mm |
| Länge Grundkörper mm: | 394 mm |
| Länge bewegliche Backe mm: | 87 mm |
| Spannkraft: | 22 |
| Spannweite: | 140 mm |
