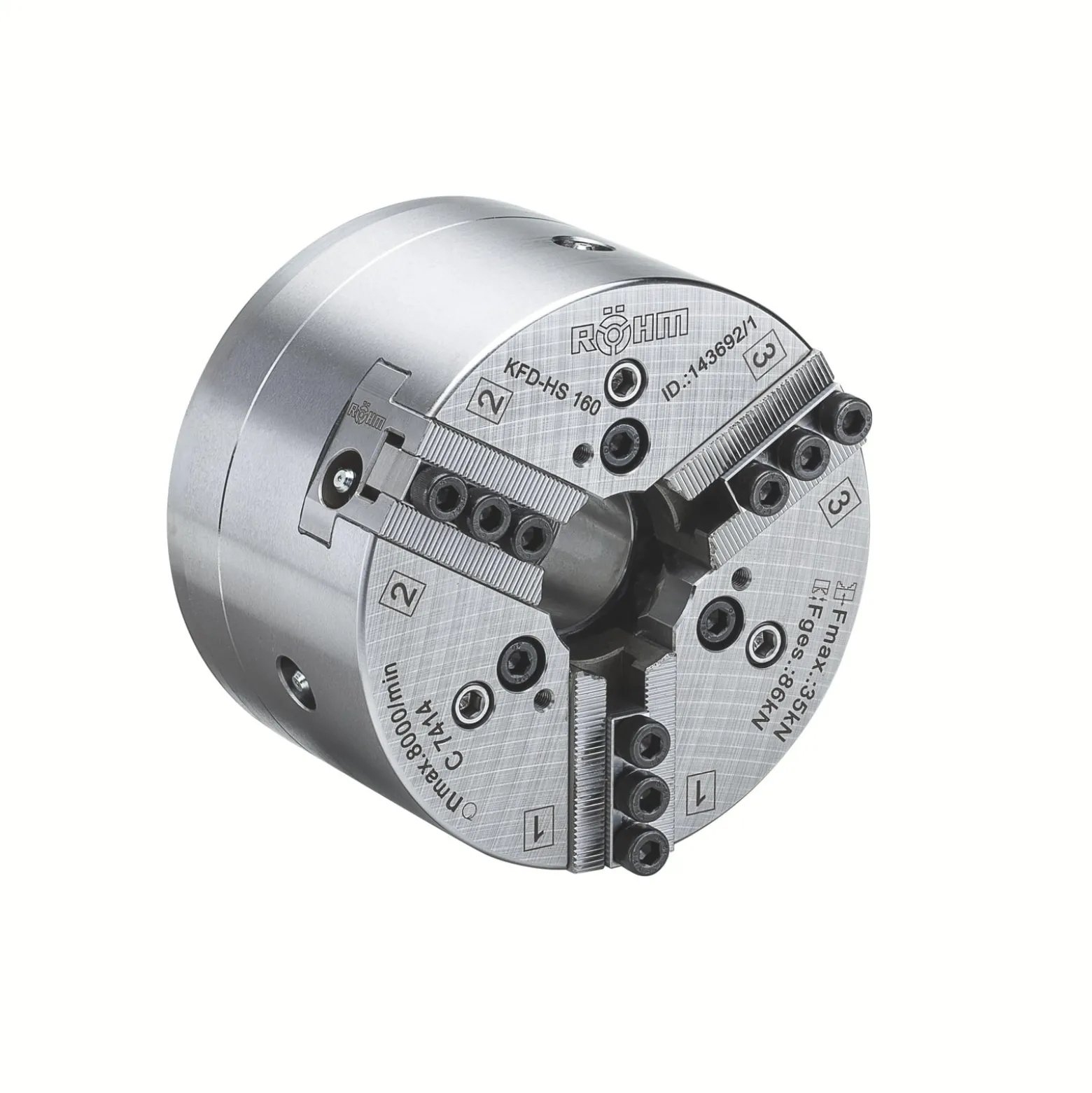

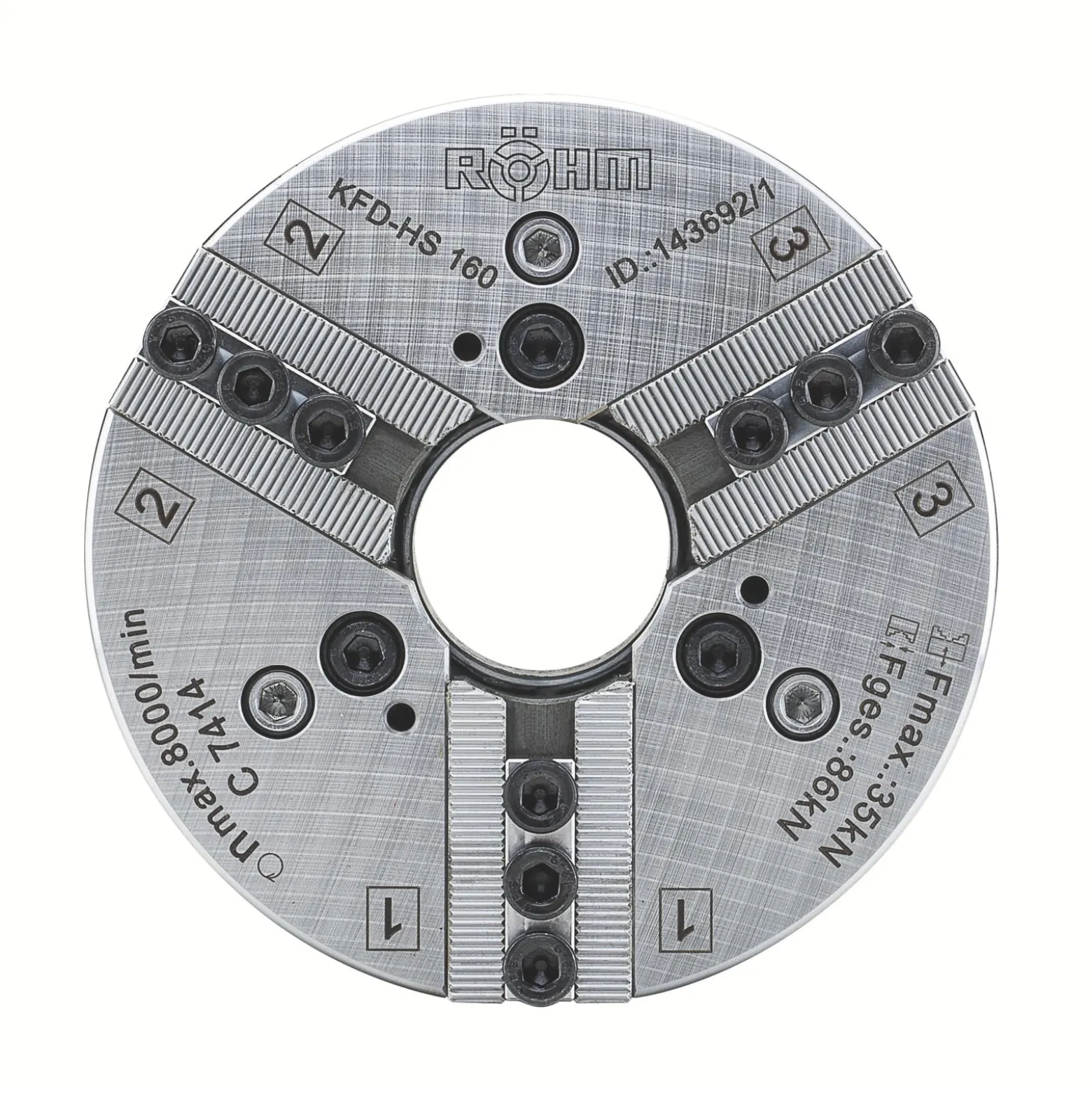

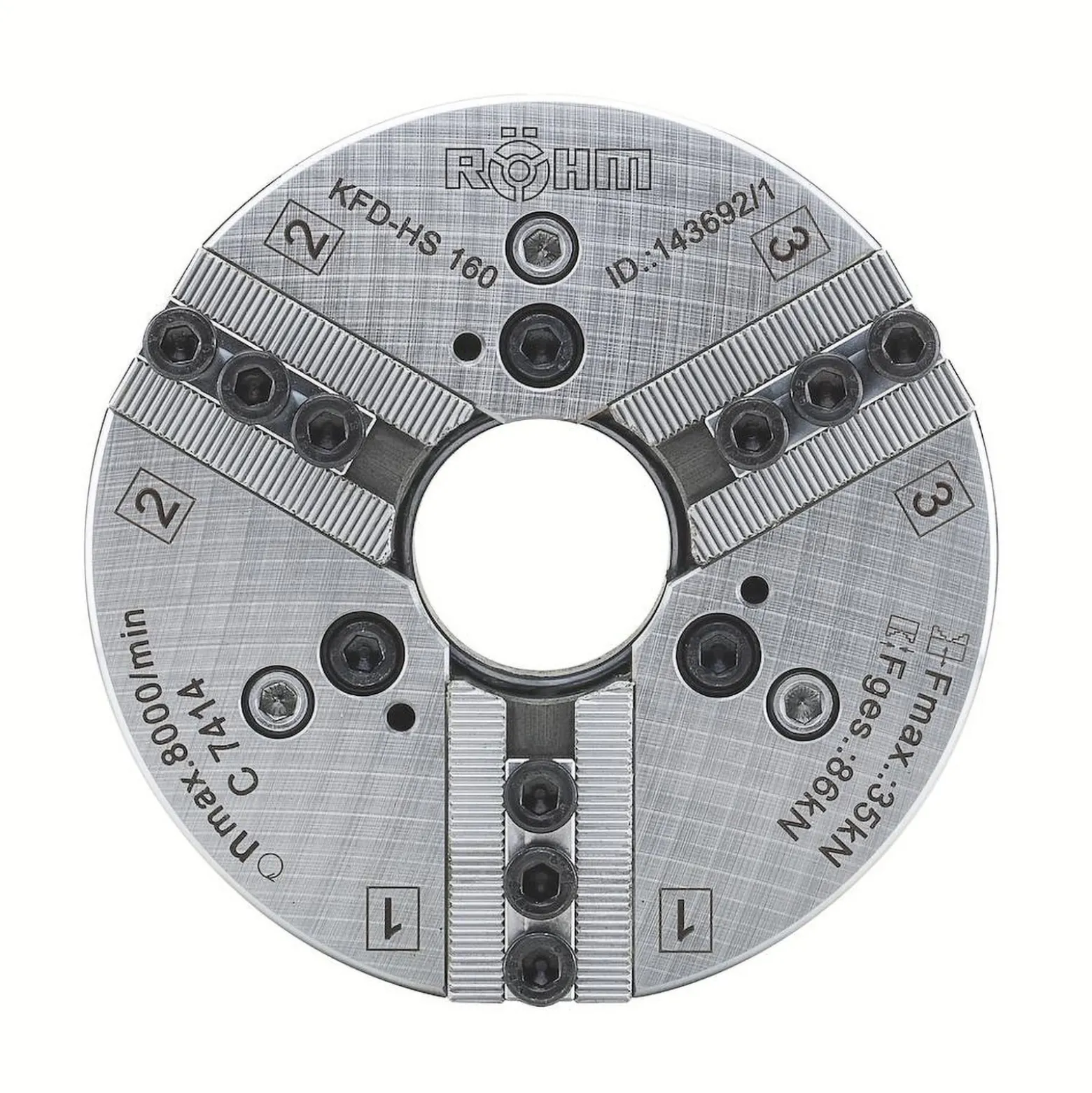

Röhm Kraftspannfutter KFD-HS 315, 3-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme 220 - 144261

Röhm Kraftspannfutter KFD-HS 315, 3-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme 220 – 144261

€117.73

Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.

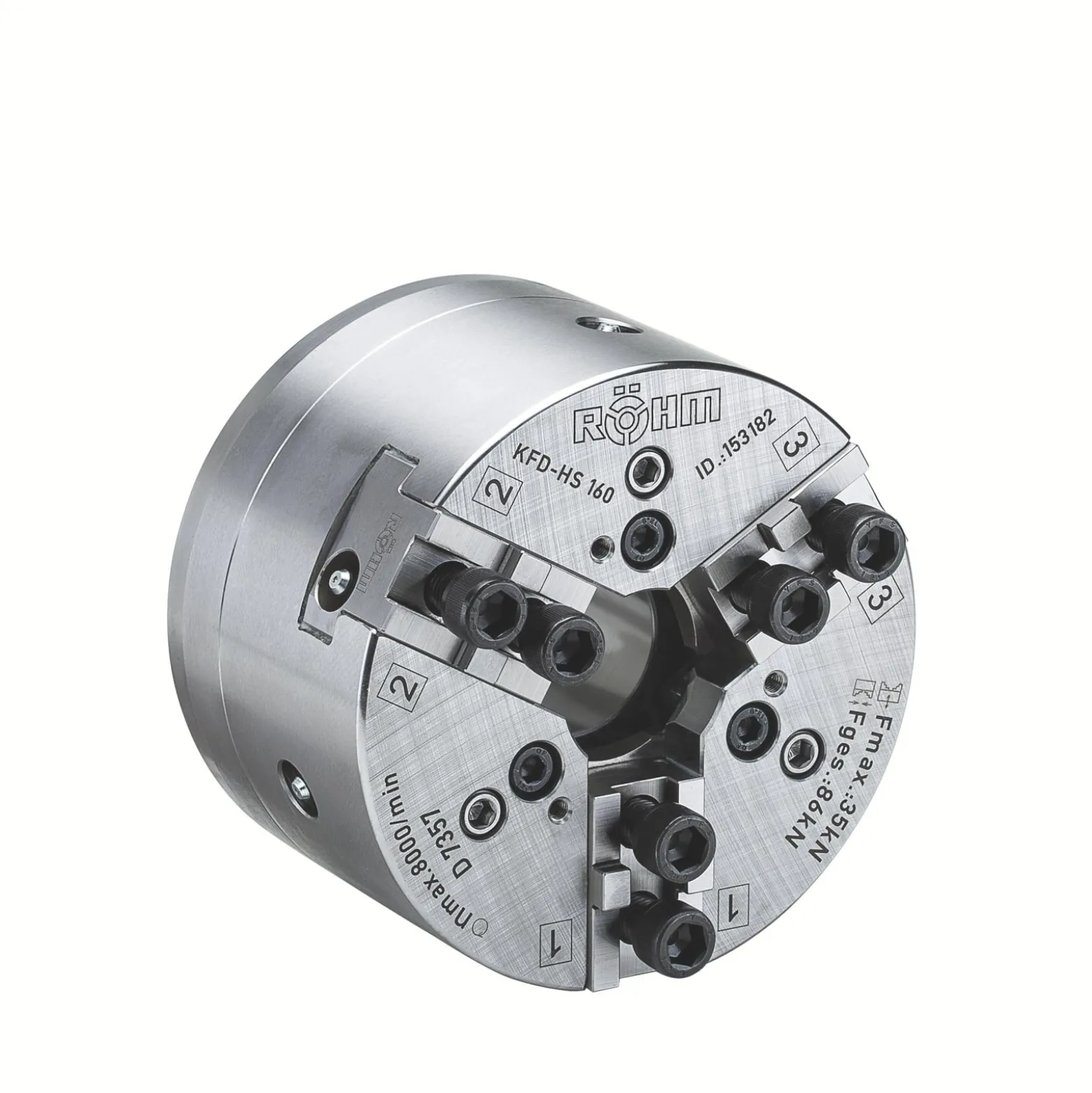

3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
2-Backenausführung mit Spitzverzahnung 90°.

Technische Merkmale

Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
Lange Backenführung
Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)

Einsatzbereiche

Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.

Vorteile

Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
Höchste Genauigkeit durch steife Futterkonstruktion
Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches

Weitere Infos

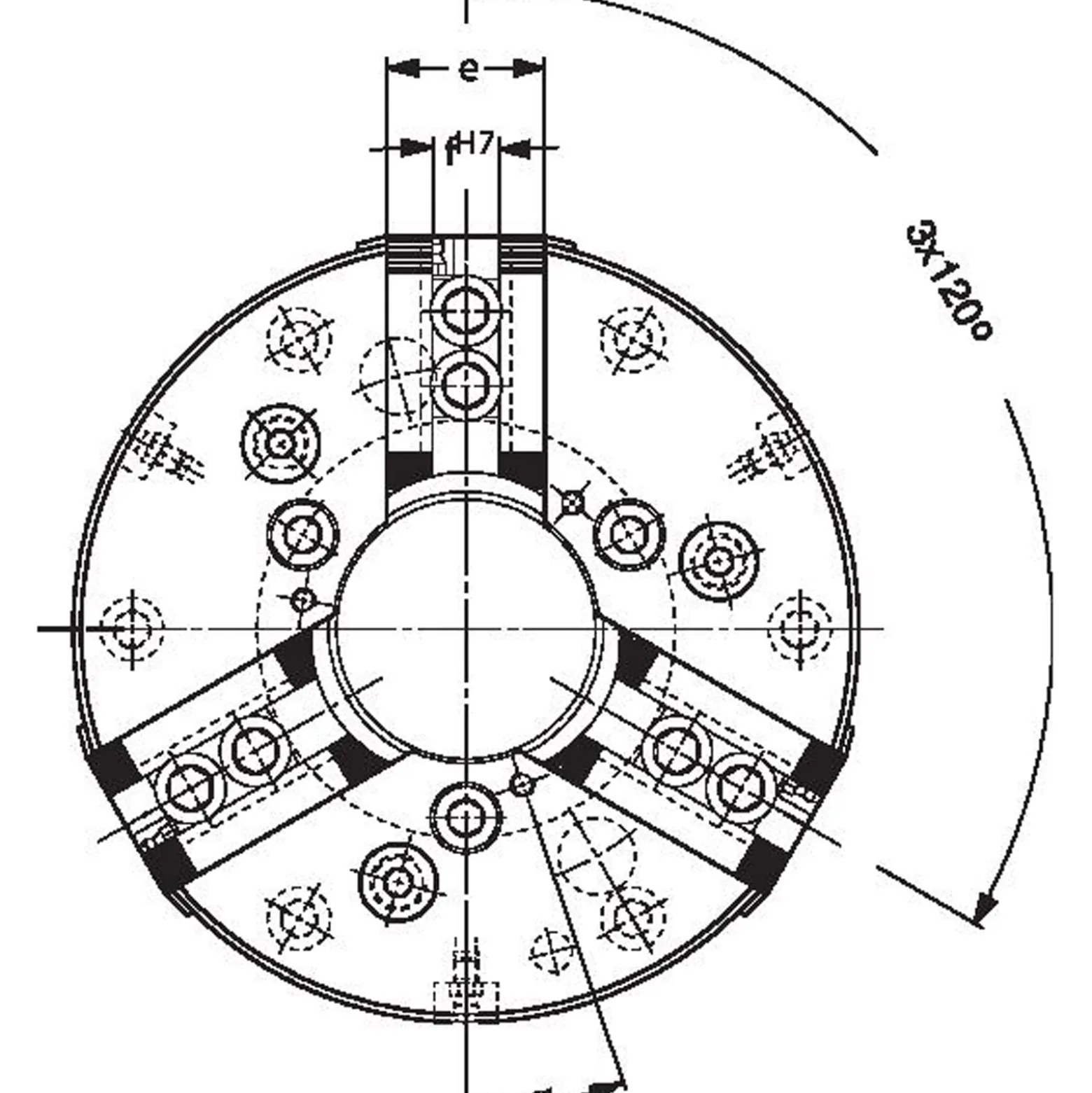

Kraftspannfutter mit Durchgang KFD-HS, Größe 315, 3-Backen, Spitzverzahnung 90° Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Aufnahme:	ZA 220 mm
Aussendurchmesser Futter mm:	315 mm
Backenanzahl:	3
Backenbreite:	50 mm
Backenhub mm:	6.2 mm
Backenlänge:	107.5 mm
Befestigungsgewinde 1:	M6x10
Befestigungsgewinde mm:	M16 mm
Befestigungsschraube mm:	3xM16 mm
Bohrung Ø:	–
Durchgang mm:	86 mm
Durchmesser Kolbenhals mm:	99 mm
Durchmesser Teilkreis mm:	171.4 mm
Flugkreis-Ø Aufsatzbacke mm:	380 mm
Gesamtlänge:	–
Gewicht ohne Backen:	56
Gewindeanschluss mm:	M94x1,5 mm
Gewindelänge Befestigungsschraube mm:	24 mm
Gewindelänge Kolbenanschluss mm:	25 mm
Größe:	315
Höhe Futter 1 mm:	124 mm
Höhe Futter mm:	128 mm
Kolbenhub in mm:	23 mm
Lochabstand 1 mm:	25 mm
Massenträgheitsmoment:	0,74
Maximale Backenstellung:	50
Maximale Betätigungskraft:	80
Maximale Kolbenstellung:	17
Maximale Nutensteinstellung:	72
Minimale Backenstellung:	43,8
Minimale Kolbenstellung:	-6
Minimale Nutensteinstellung:	10,5
Passender Zylinder:	OVS-200 / SZS-86/200
Spannkraft:	180
Teilkreisdurchmesser 1 mm:	108 mm
Tiefe Aufnahme mm:	6 mm
Tiefe Schlüssel mm:	74 mm
Winkel:	0°
Zentrierdurchmesser mm:	94 mm
Zulässige Drehzahl:	4200
Überstand Nutenstein mm:	2,5 mm
