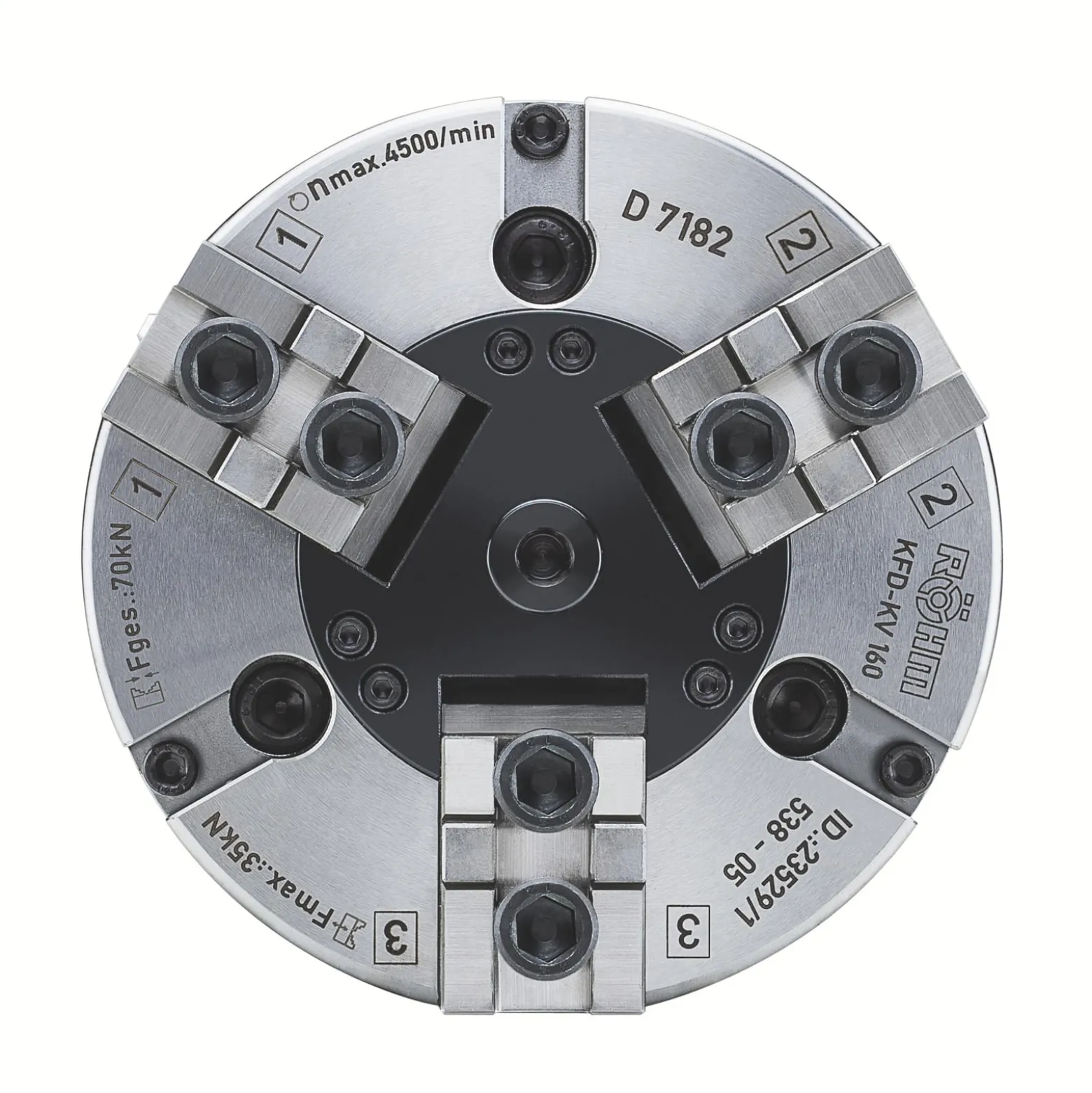

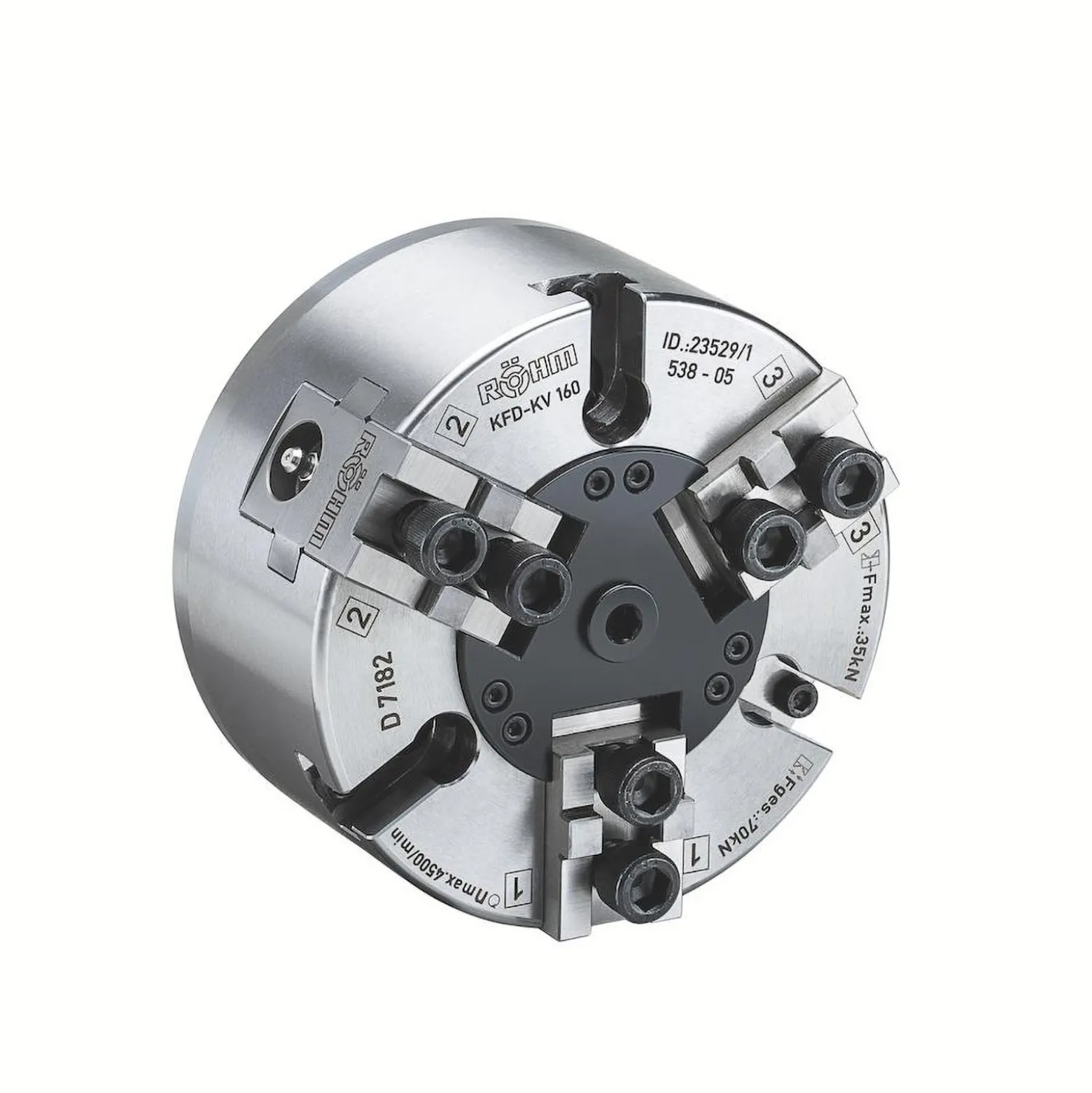

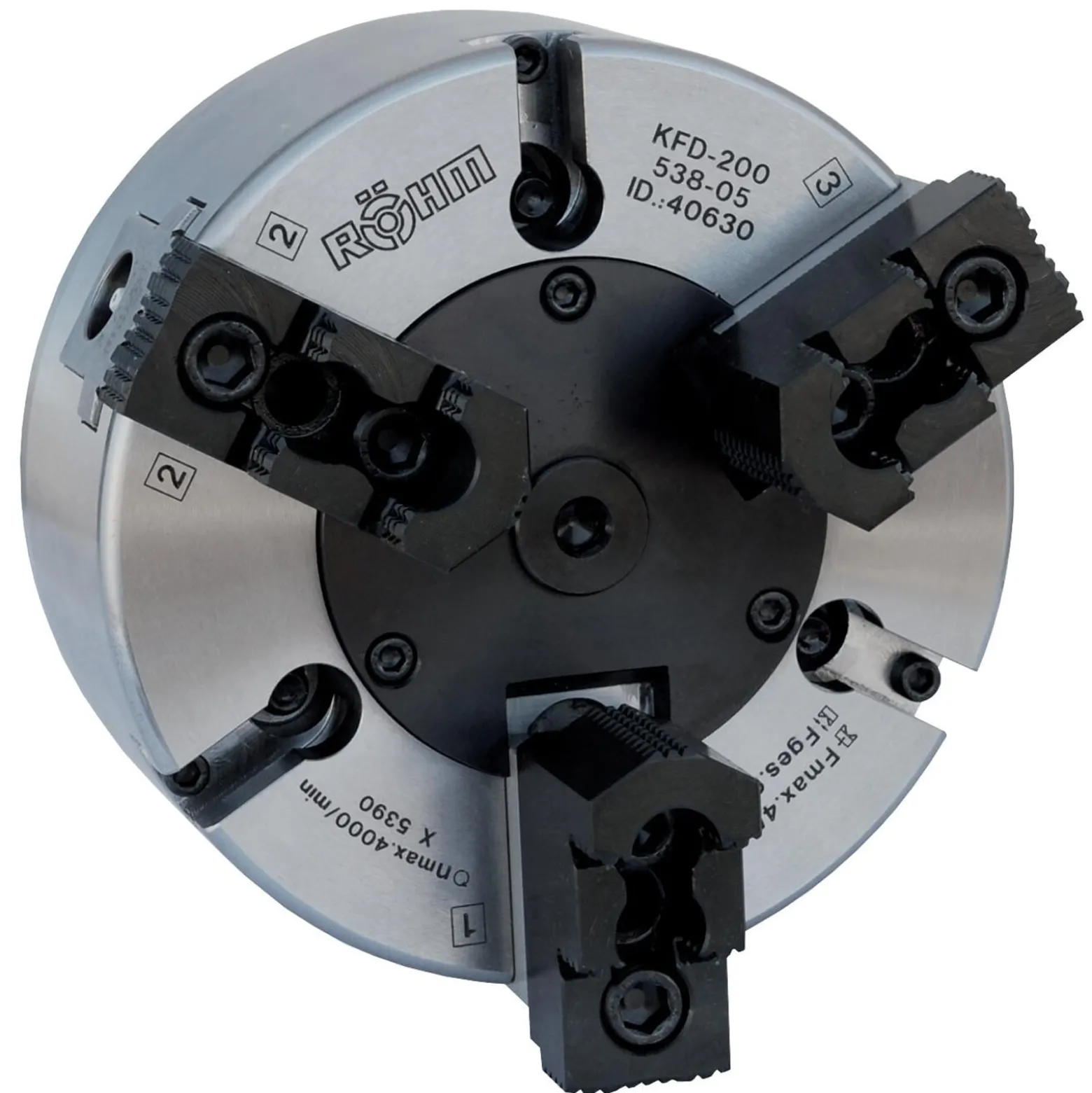

Röhm Kraftspannfutter KFD 160, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme - 023529

Röhm Kraftspannfutter KFD 160, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme – 023529

€107.49

Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.
3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.

Technische Merkmale

Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
Direktschmierung der Grundbacken
Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch

Einsatzbereiche

Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.

Vorteile

Lange Lebensdauer – alle sich bewegenden Teile sind gehärtet und geschliffen
Große Spanngenauigkeit durch bewährtes Keilhakensystem

Weitere Infos

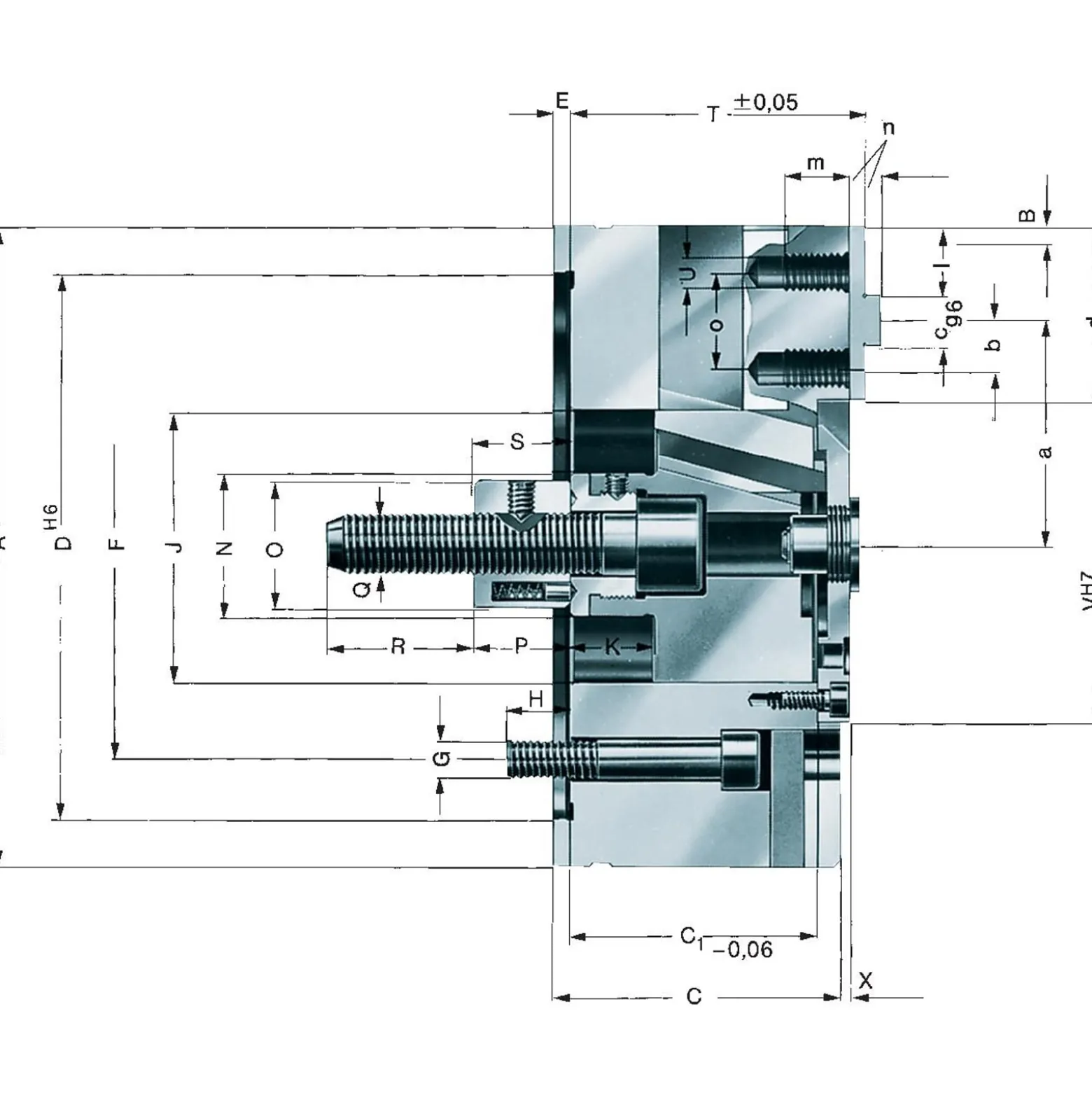

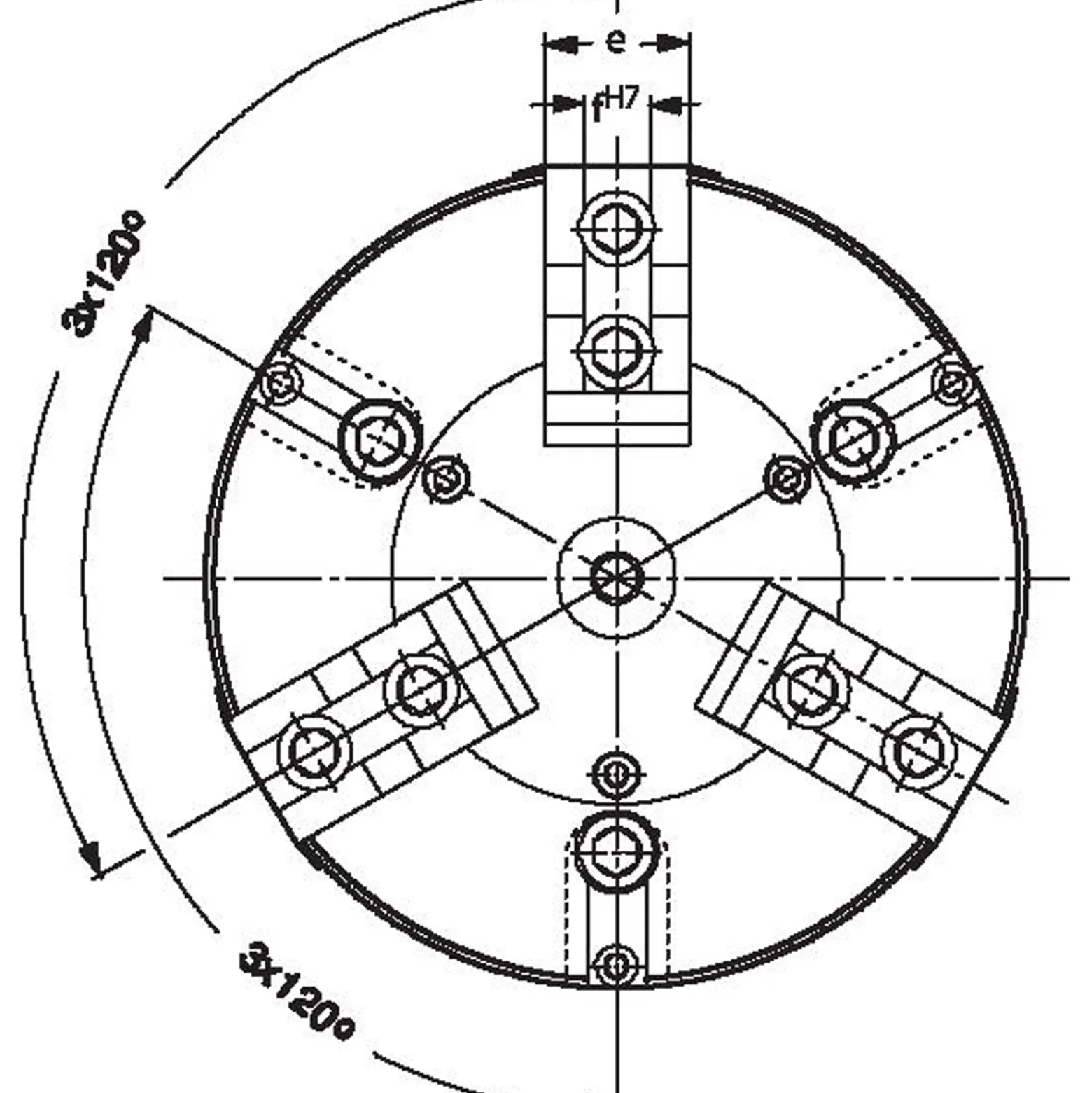

Kraftspannfutter ohne Durchgang KFD, Größe 160, 3-Backen, mit Kreuzversatz Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Abstand Steg mm:	23 mm
Abstreifhöhe mm:	66,05 mm
Aufnahme:	140 mm
Aussendurchmesser Futter mm:	160 mm
Backenanzahl:	3
Backenbreite:	35 mm
Backenhub mm:	5.3 mm
Backenlänge:	48 mm
Befestigungsgewinde mm:	M12 mm
Befestigungsschraube mm:	3 x M10 mm
Bohrung Ø:	–
Breite Steg mm:	10 mm
Durchmesser Kolbenhals mm:	35 mm
Durchmesser Kontermutter mm:	34 mm
Durchmesser Teilkreis mm:	104.8 mm
Gesamtlänge:	–
Gewicht ohne Backen:	11
Gewindeanschluss mm:	M16 mm
Gewindebohrungsabstand mm:	12,5 mm
Gewindelänge Befestigungsschraube mm:	17 mm
Gewindelänge Kolbenanschluss mm:	40 mm
Größe:	160
Höhe Futter 1 mm:	80 mm
Höhe Futter mm:	79 mm
Kolbendurchmesser mm:	65 mm
Kolbenhub in mm:	20 mm
Lochabstand mm:	25 mm
Massenträgheitsmoment:	0,035
Maximale Backenstellung:	52
Maximale Betätigungskraft:	35
Maximale Kolbenstellung:	45
Minimale Backenstellung:	46,7
Minimale Kolbenstellung:	25
Nutbreite 1 mm:	14 mm
Nutbreite 2 mm:	25 mm
Passender Zylinder:	OVS-105
Spannkraft:	70
Tiefe Aufnahme mm:	6 mm
Tiefe Gewinde mm:	20 mm
Tiefe Nut 1 mm:	11 mm
Tiefe Nut 2 mm:	5 mm
Tiefe Nut mm:	11 mm
Zentrierdurchmesser mm:	85 mm
Zulässige Drehzahl:	4500
Überstand Deckel mm:	3 mm
Überstand Kontermutter mm:	25 mm
