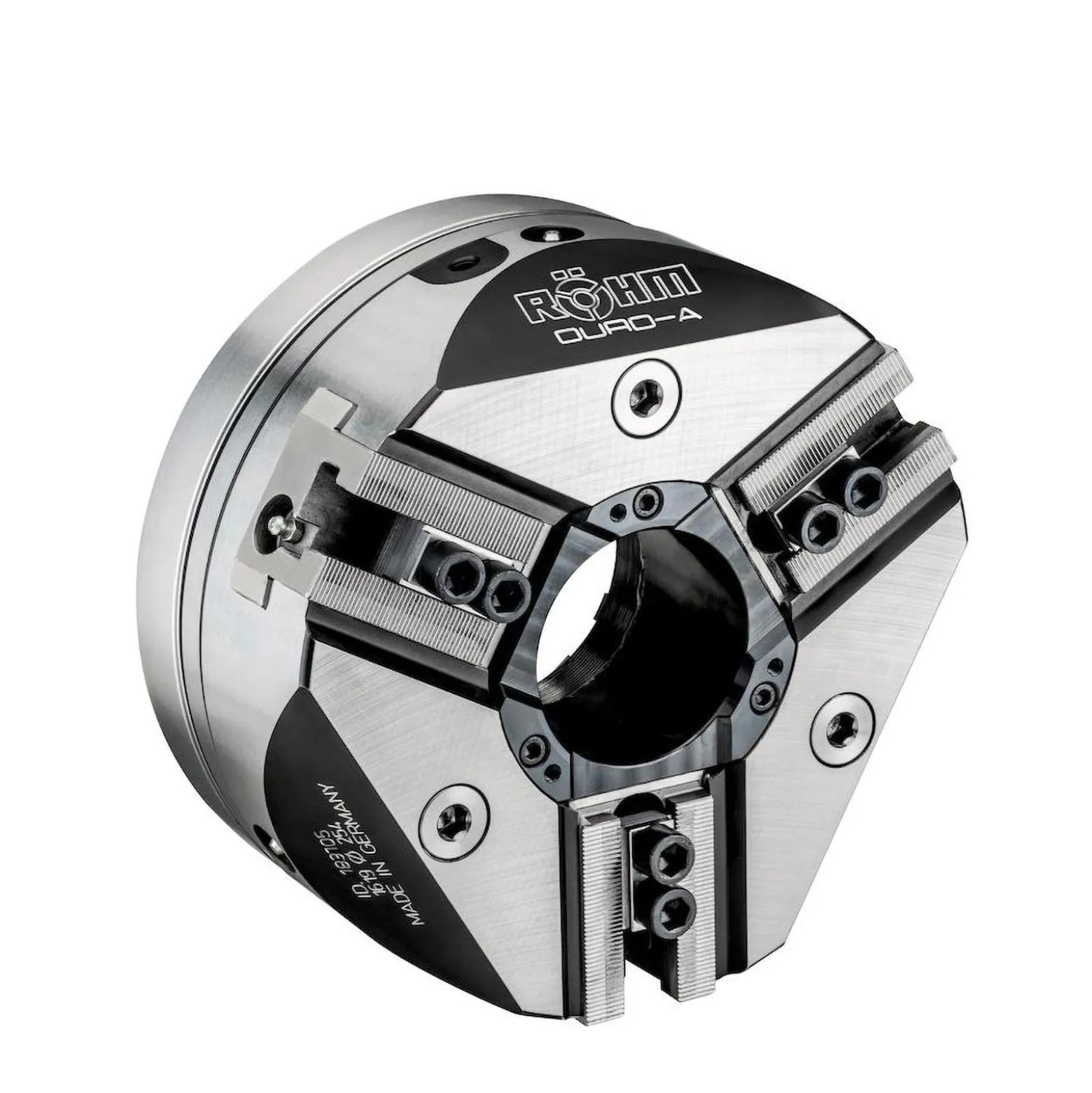

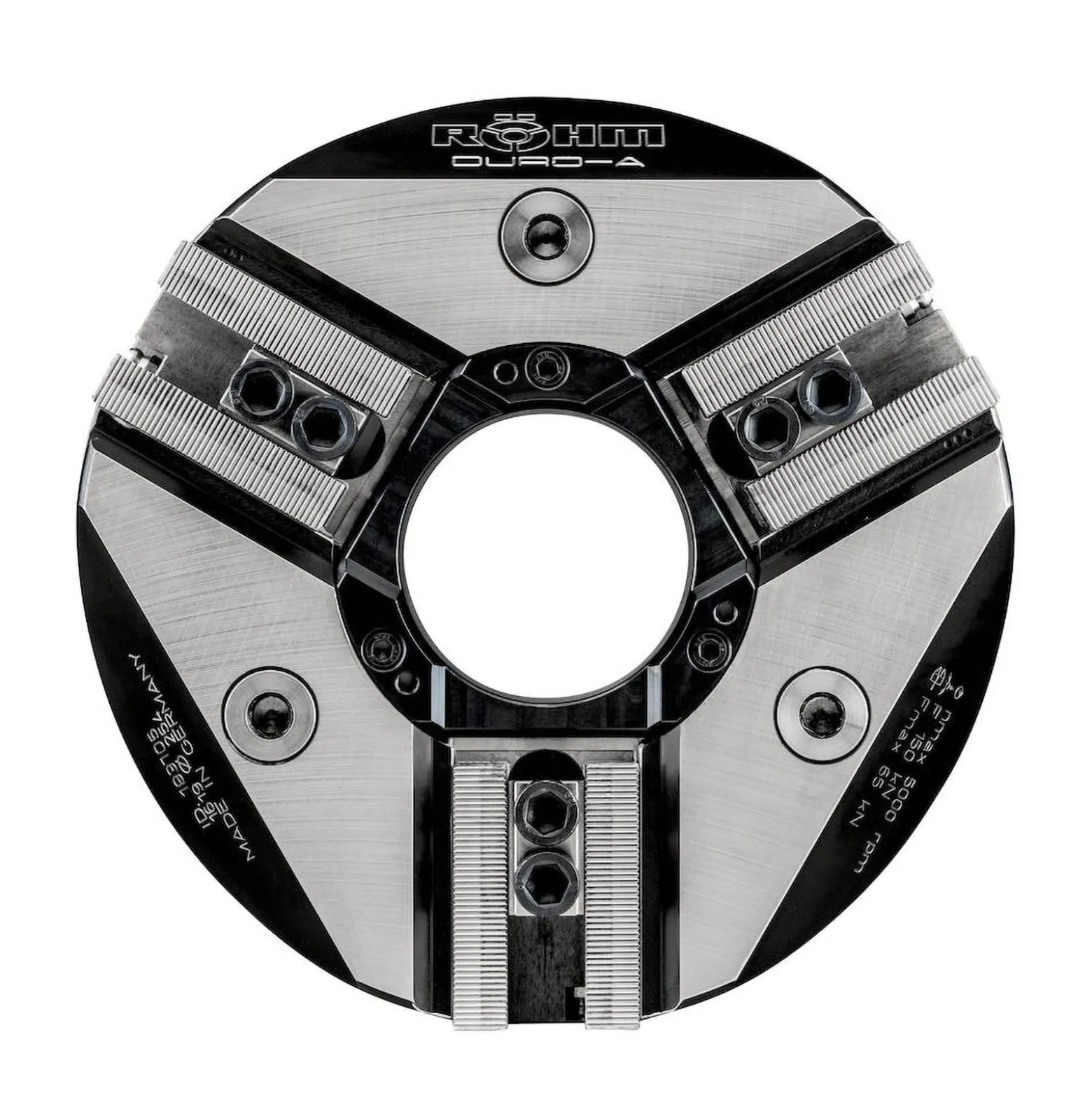

Röhm Kraftspannfutter DURO-A 400 Spitzverzahnung 90° Kurzkegelaufnahme – KK15 – 183719
€105.69
Kurzbeschreibung:
Das Duro-A ist ein Dreibackenfutter mit Durchgang das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.
Technische Merkmale:
Grundkörper aus Stahl;Dauerhauft konstante Spannkraft über 500.000 Zyklen;Keilhakenprinzip;Fest verbaute Grundbacke, Aufsatzbacken über Nutensteine;Gewindering fertig vorbereitet;Rundlaufgenauigkeit: 0,01 (bei ausgeschliffenen Aufsatzbacken);Lieferumfang: Futter, Befestigungsschrauben für Futter, Nutensteine inkl. Befestigungsschrauben (ohne Aufsatzbacken)
Einsatzbereiche:
Automatisch spannende Bearbeitungsmaschinen.;Spanende Drehbearbeitung von Stangen, Rohren, Flanschen, Scheiben
Vorteile:
Hohe Spannkräfte (bis 250 kN, in der 400er Version);Hohe Drehzahlen (bis 8.000 U/min in der 165er Version);Reduzierte Störkontur;Große Durchgangsbohrung
Weitere Infos:
Das Duro-A Ø400 ist ein Dreibackenfutter mit Durchgang Ø133, Kurzkegelaufnahme KK 15, Spitzverzahnung 3/32×90, das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.

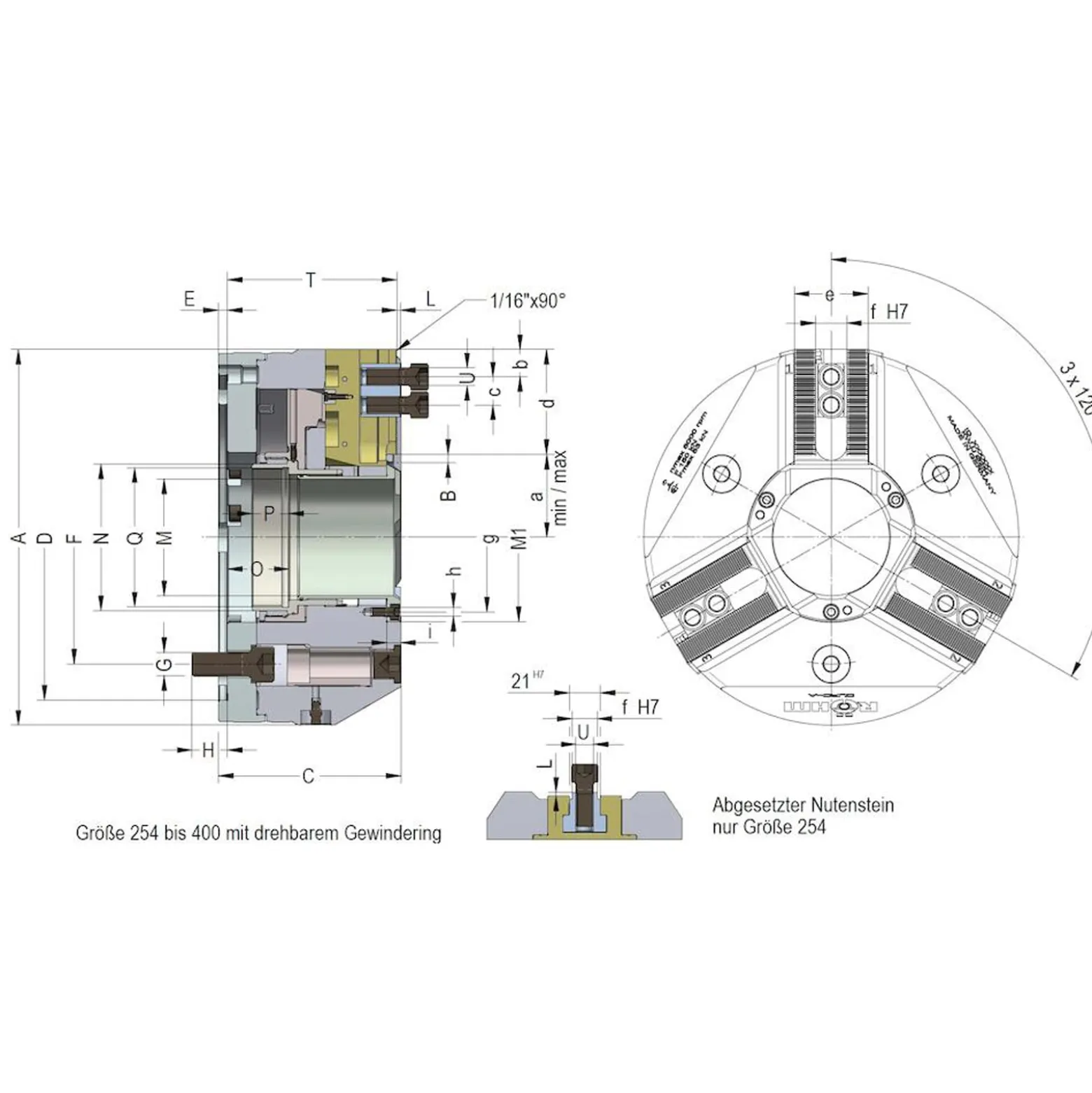

| Aufnahme: | KK 15 mm |
|---|---|
| Aussendurchmesser Futter mm: | 400 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 60 mm |
| Backenhub mm: | 7.5 mm |
| Backenlänge: | 113 mm |
| Befestigungsgewinde 1: | M8 |
| Befestigungsgewinde mm: | M20 mm |
| Befestigungsschraube mm: | 3xM24 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 133 mm |
| Durchmesser Kolbenhals mm: | 157,5 mm |
| Durchmesser Teilkreis mm: | 330.2 mm |
| Durchmesser Zentrieraufnahme mm: | 180,5 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 520 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 116,6 |
| Gewindeanschluss mm: | M148x2 mm |
| Gewindelänge Befestigungsschraube mm: | 30 mm |
| Gewindelänge Kolbenanschluss mm: | 35 mm |
| Höhe Futter 1 mm: | 164,8 mm |
| Höhe Futter mm: | 174 mm |
| Kolbenhub in mm: | 28 mm |
| Lochabstand 1 mm: | 31 mm |
| Massenträgheitsmoment: | 2,5 |
| Maximale Backenstellung: | 87 |
| Maximale Betätigungskraft: | 90 |
| Maximale Kolbenstellung: | 58,6 |
| Maximale Nutensteinstellung: | 62 |
| Minimale Backenstellung: | 79,5 |
| Minimale Kolbenstellung: | 30,6 |
| Minimale Nutensteinstellung: | 20 |
| Spannkraft: | 250 |
| Teilkreisdurchmesser 1 mm: | 166 mm |
| Zulässige Drehzahl: | 3150 |
| Überstand Nutenstein mm: | 3,2 mm |
