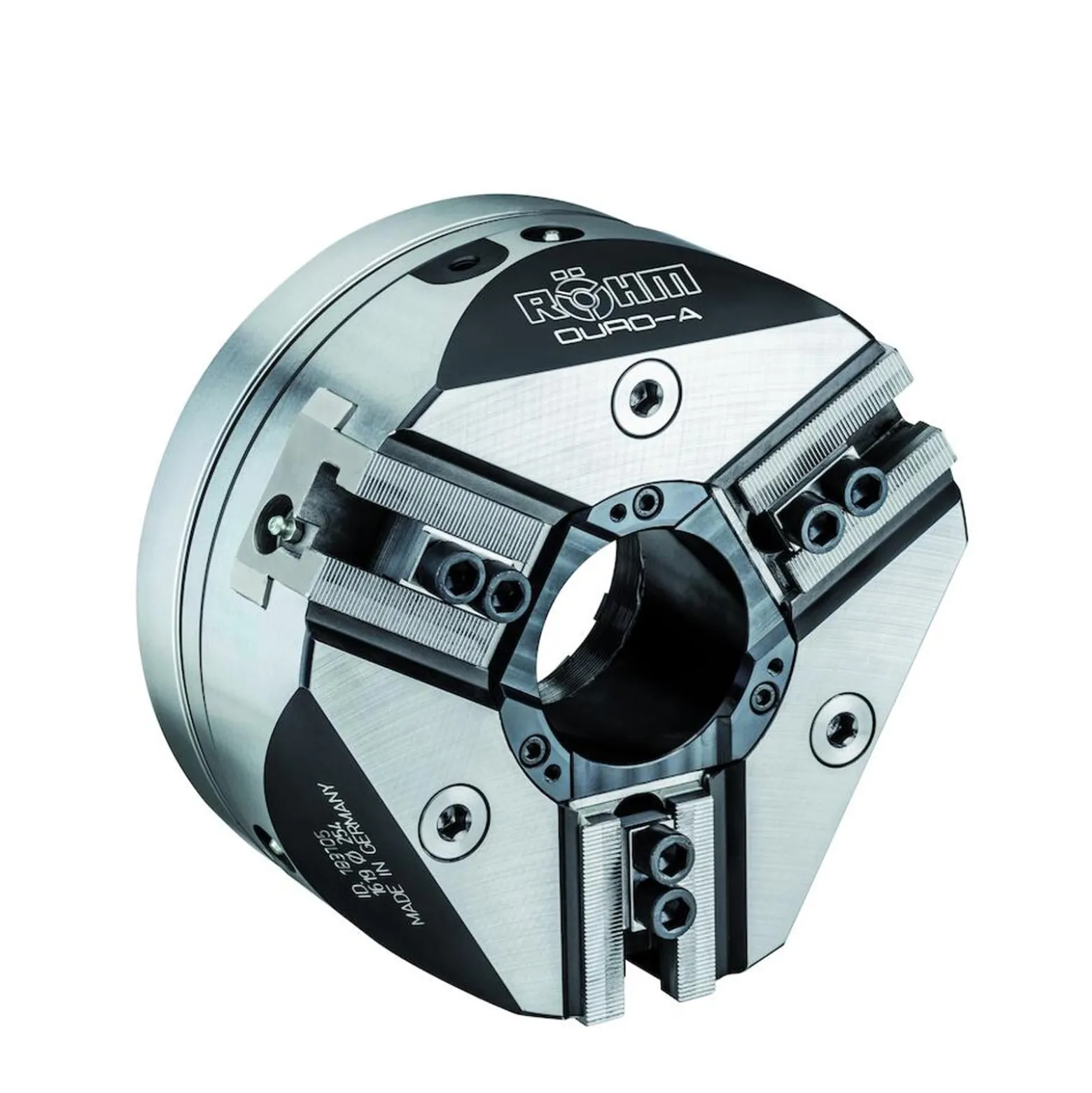

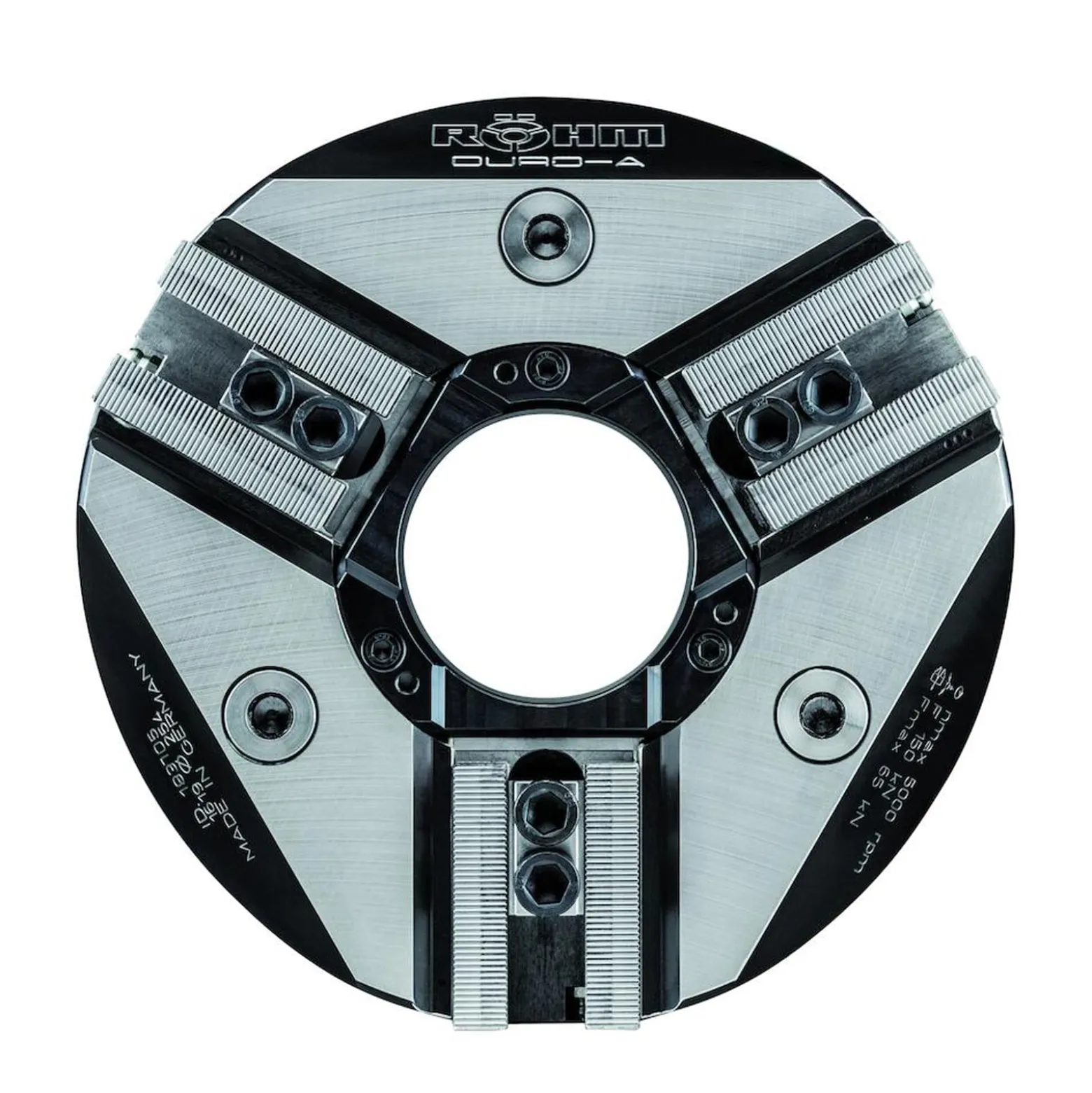

Röhm Kraftspannfutter DURO-A 110 Spitzverzahnung 60° Kurzkegelaufnahme – KK4 – 183734
€114.37
Kurzbeschreibung:
Das Duro-A ist ein Dreibackenfutter mit Durchgang das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.
Technische Merkmale:
Schneller Backenwechsel (unter 60s);Dauerhauft konstante Spannkraft über 500.000 Zyklen;Keilhakenprinzip;Fest verbaute Grundbacke, Aufsatzbacken über Nutensteine;Gewindering fertig vorbereitet;Rundlaufgenauigkeit: 0,01 (bei ausgeschliffenen Aufsatzbacken);Lieferumfang: Futter, Befestigungsschrauben für Futter, Nutensteine inkl. Befestigungsschrauben (ohne Aufsatzbacken)
Einsatzbereiche:
Automatisch spannende Bearbeitungsmaschinen.;Spanende Drehbearbeitung von Stangen, Rohren, Flanschen, Scheiben
Vorteile:
Hohe Spannkräfte (bis 250 kN, in der 400er Version);Hohe Drehzahlen (bis 8.000 U/min in der 165er Version);Reduzierte Störkontur;Große Durchgangsbohrung
Weitere Infos:
Das Duro-A Ø110 ist ein Dreibackenfutter mit Durchgang Ø27, Kurzkegelaufnahme KK 4, Spitzverzahnung 60°, das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.

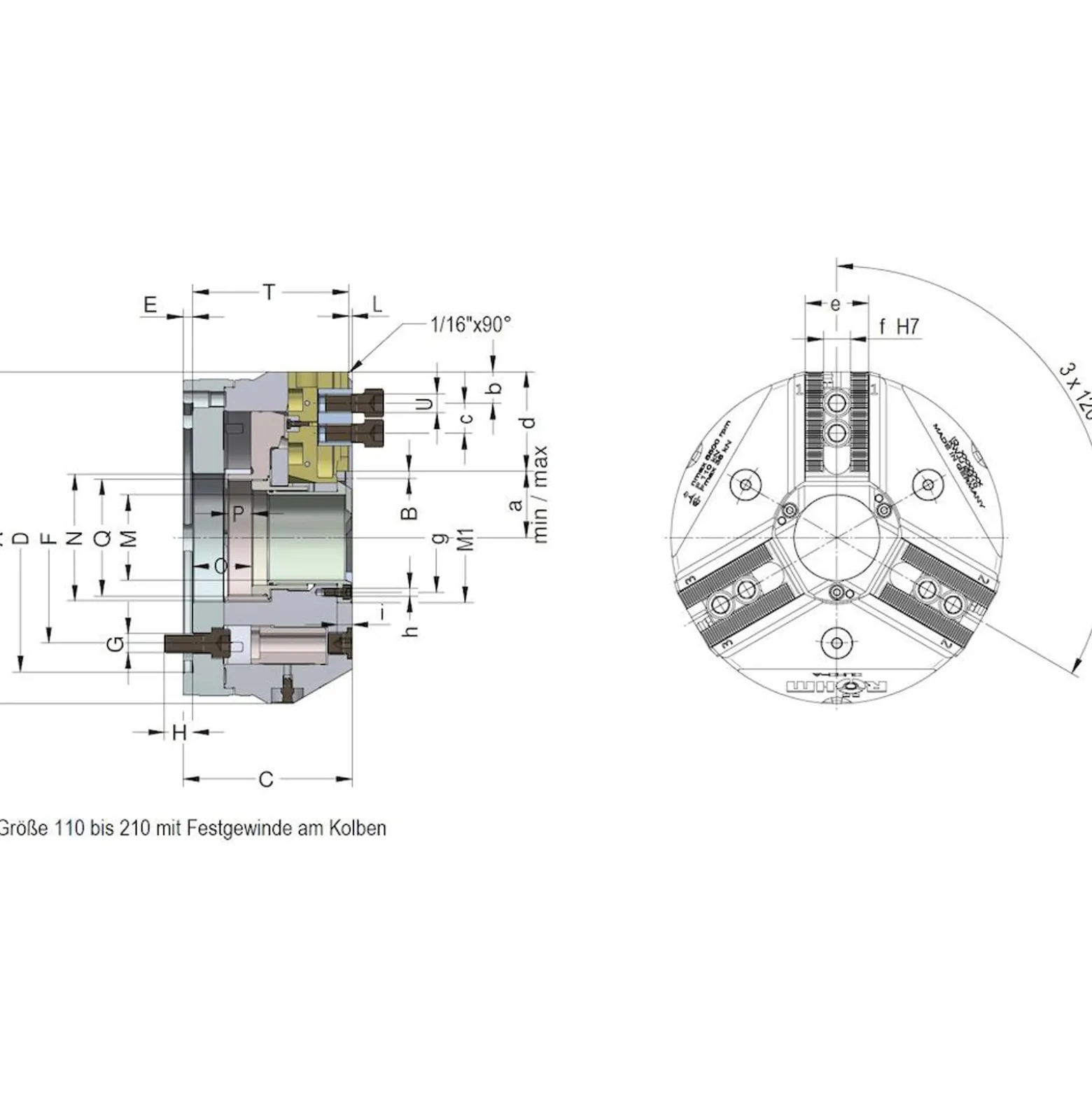

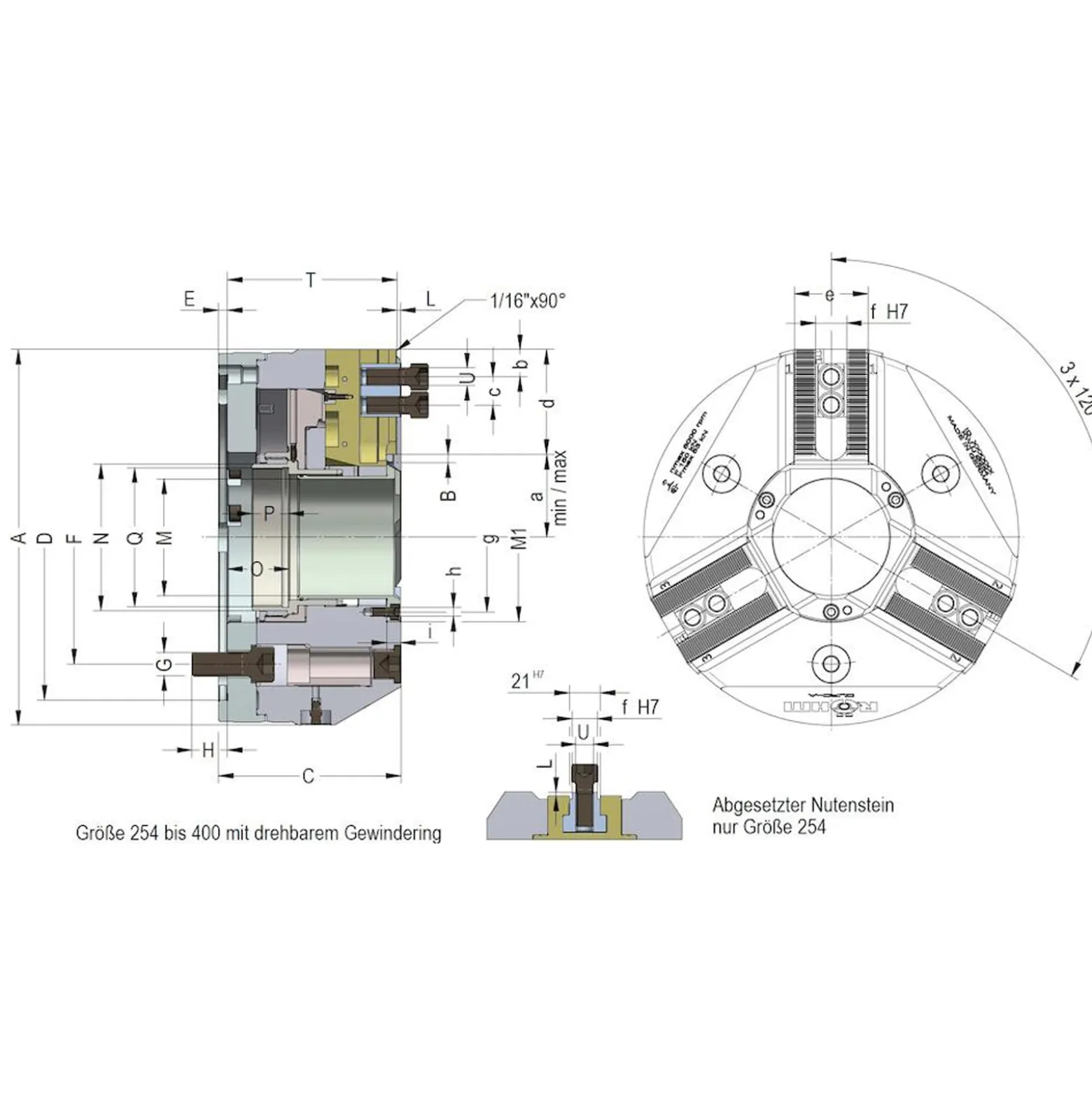

| Aufnahme: | KK 4 mm |
|---|---|
| Aussendurchmesser Futter mm: | 110 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 24 mm |
| Backenhub mm: | 3.2 mm |
| Backenlänge: | 30 mm |
| Befestigungsgewinde 1: | M4 |
| Befestigungsgewinde mm: | M8 mm |
| Befestigungsschraube mm: | 3xM10 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 27 mm |
| Durchmesser Kolbenhals mm: | 38 mm |
| Durchmesser Teilkreis mm: | 82.6 mm |
| Durchmesser Zentrieraufnahme mm: | 52 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 136 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 4,5 |
| Gewindeanschluss mm: | M34x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 15 mm |
| Gewindelänge Kolbenanschluss mm: | 11,5 mm |
| Höhe Futter 1 mm: | 83,3 mm |
| Höhe Futter mm: | 84 mm |
| Kolbenhub in mm: | 12 mm |
| Lochabstand 1 mm: | 14 mm |
| Massenträgheitsmoment: | 0,007 |
| Maximale Backenstellung: | 25 |
| Maximale Betätigungskraft: | 17 |
| Maximale Kolbenstellung: | 22,5 |
| Maximale Nutensteinstellung: | 8,5 |
| Minimale Backenstellung: | 21,8 |
| Minimale Kolbenstellung: | 10,5 |
| Minimale Nutensteinstellung: | 2,5 |
| Spannkraft: | 48 |
| Teilkreisdurchmesser 1 mm: | 43 mm |
| Zulässige Drehzahl: | 8500 |
| Überstand Nutenstein mm: | 2,5 mm |
