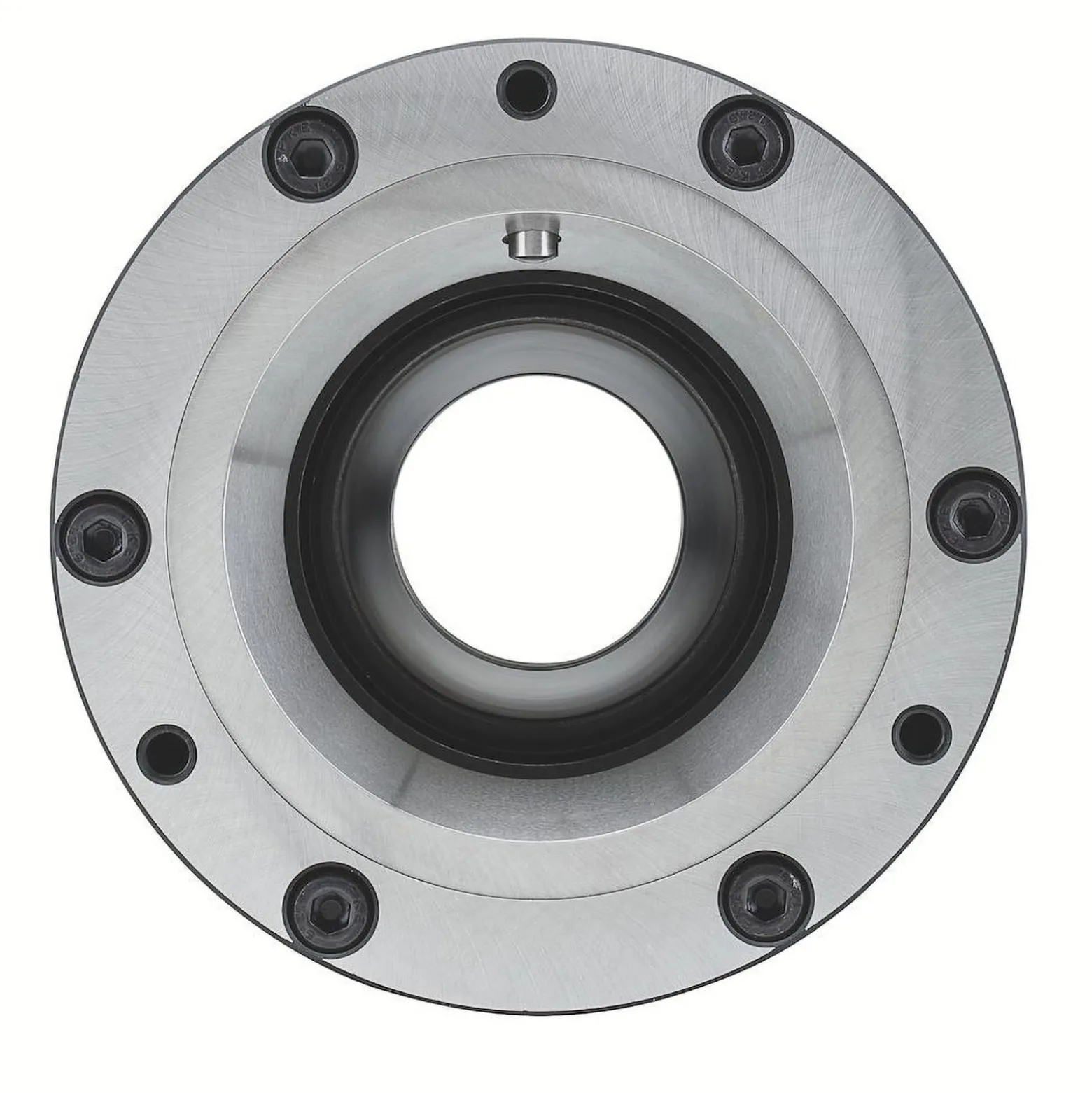

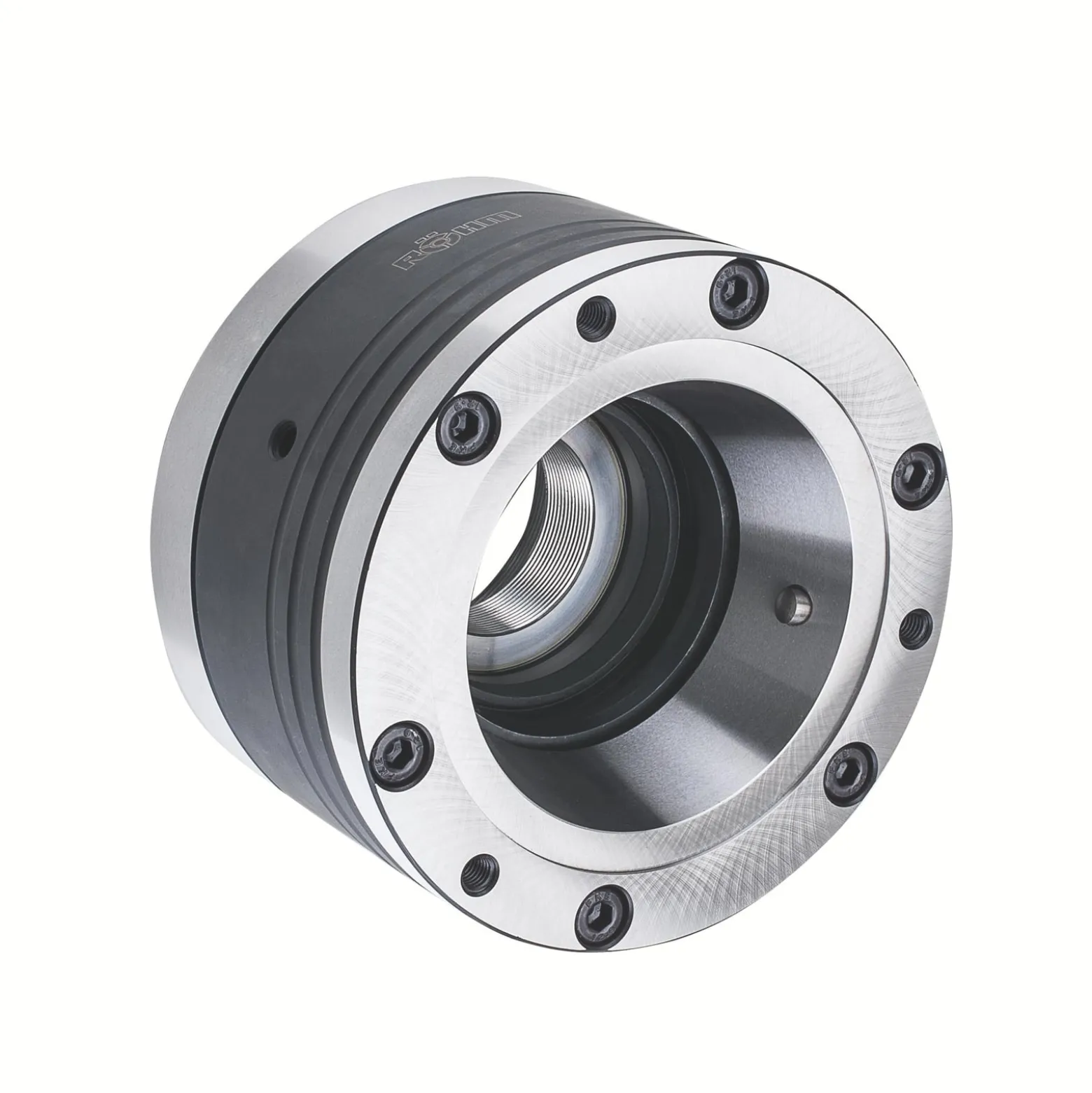

Röhm CAPTIS-AF Spannzangenfutter Größe 42 - Axialfixe Spannzange - 1285002

Röhm CAPTIS-AF Spannzangenfutter Größe 42 – Axialfixe Spannzange – 1285002

€117.81

Categories: Spanndorne & Spannzangenfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftbetätigt.
Optionaler Durchgang zur Stangenbearbeitung durch Entfernen des internen Werkstückanschlags.
Axialfixe Spannzange, kein Axialanzug gegen internen Werkstückanschlag.

Technische Merkmale

Manuelle Schmierung
Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
CAPTIS-AF = Lateinisch: fassen, AxialFixe Spannzange

Einsatzbereiche

Außenspannung von runden Werkstücken, sowie Vier- und Sechskantprofilen. Dreh-, Fräs-, Schleifoperationen sowie zum Messen.
Ideal für empfindlicheWerkstücke, kurze Spannlängenund für den Einsatzauf Gegenspindeln oder Abgreifspindeln.

Vorteile

Höchste Flexibilität durch modulare Bauweise und vielfältige Kombinations- und Umrüstmöglichkeiten
Geringes Gewicht und geringe Bauhöhe durch kompakte Bauweise für mehr Arbeitsraum in der Maschine
Geringe Rüst- und Nebenzeiten durch schnellen Spannzangenwechsel sowie große Dehnung der Spannzangen
Keine Beschädigung, Abdrücke an Werkstücken durch axialfixe Spannzange
Vorbereitet für internen Werkstückanschlag und Frontanschlag

Weitere Infos

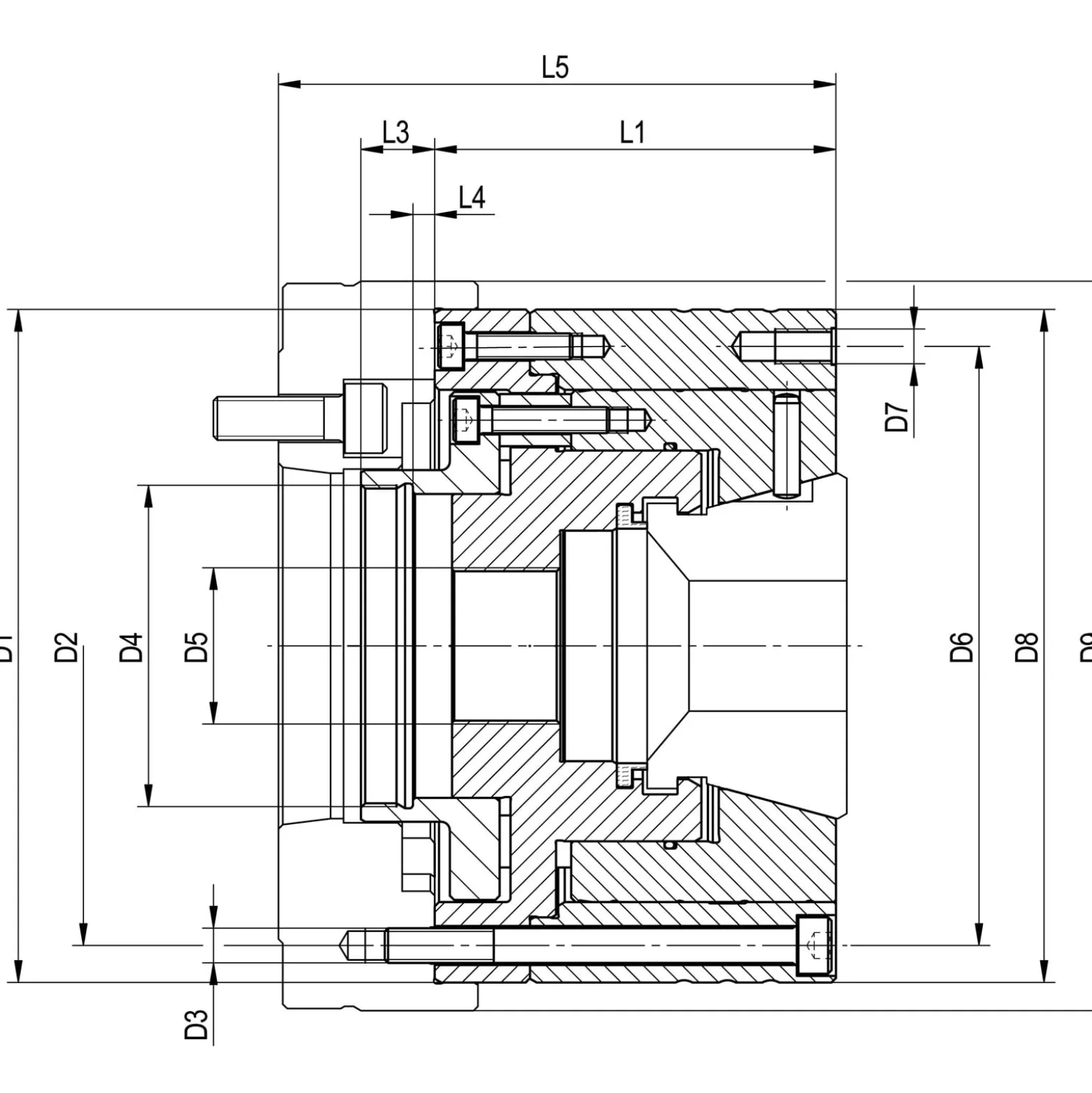

CAPTIS-AF Spannzangenfutter, Größe 42 – Axialfixe Spannzange, kein Axialanzug gegen internen Werkstückanschlag

Anschlussgewinde:	M54x1,5 mm
Befestigungsgewinde 1:	6x M8
Bohrung Ø:	–
Durchgang 1 mm:	M30x1,5 mm
Gesamtlänge:	–
Gewindebohrung mm:	3x M8 mm
Gewindelänge Zugstange mm:	16 mm
Größe:	42
Hub:	6 mm
Körperdurchmesser Groß mm:	137 mm
Körperdurchmesser Klein mm:	137 mm
Länge Körper mm:	81 mm
Maximale Betätigungskraft:	35
Maximale Spannkraft:	70
Spannbereich:	4-42 mm
Spannstellung 1 mm:	3,5 mm
Spannstellung mm:	-2,5 mm
Teilkreisdurchmesser 1 mm:	120 mm
Teilkreisdurchmesser 2 mm:	120 mm
max. Drehzahl:	7000
