Röhm NC-Kompakt-Spanner RKE 160 – 178413

Name: Röhm NC-Kompakt-Spanner RKE 160 - 178413
Brand: Röhm
SKU: 57189
Price: 109.21 EUR
Availability: InStock

€109.21

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Kurzbeschreibung

Größe 92 – Spannsystem mechanisch-hydraulisch mit Kraftübersetzer, manuell betätigt.
Größe 125, 160 und 200 – Spannsystem mechanisch-mechanisch mit Kraftübersetzer, manuell betätigt.
Hydraulische Betätigung auf Anfrage.

Technische Merkmale

Stabiler Stahl Grundkörper und alle Führungen sind allseitig gehärtet und geschliffen
Langer Spannschieber mit Quernuten, allseitig gehärtet, Funktionsflächen geschliffen
Gewindebohrungen zur Aufnahme aller RÖHM Flachspannbacken mit Backenbreite 125/160 mm
RKE = RÖHM, Kompakt, Einzelspanner

Einsatzbereiche

Vorteile

Horizontal, seitlich und in Verbindung mit einer Grundplatte vertikal aufspannbar, beispielsweise Rücken an Rücken (DUO-Aufspannturm)
Stabiler Späneschutz verhindert das Eindringen von Spänen
Antriebsspindel mit Spannkraftvoreinstellung
Spannfläche für Spannpratzen
Zentralschmierung von Führungen und Spindelgewinde
Gewinde für Winkeltriebbefestigung

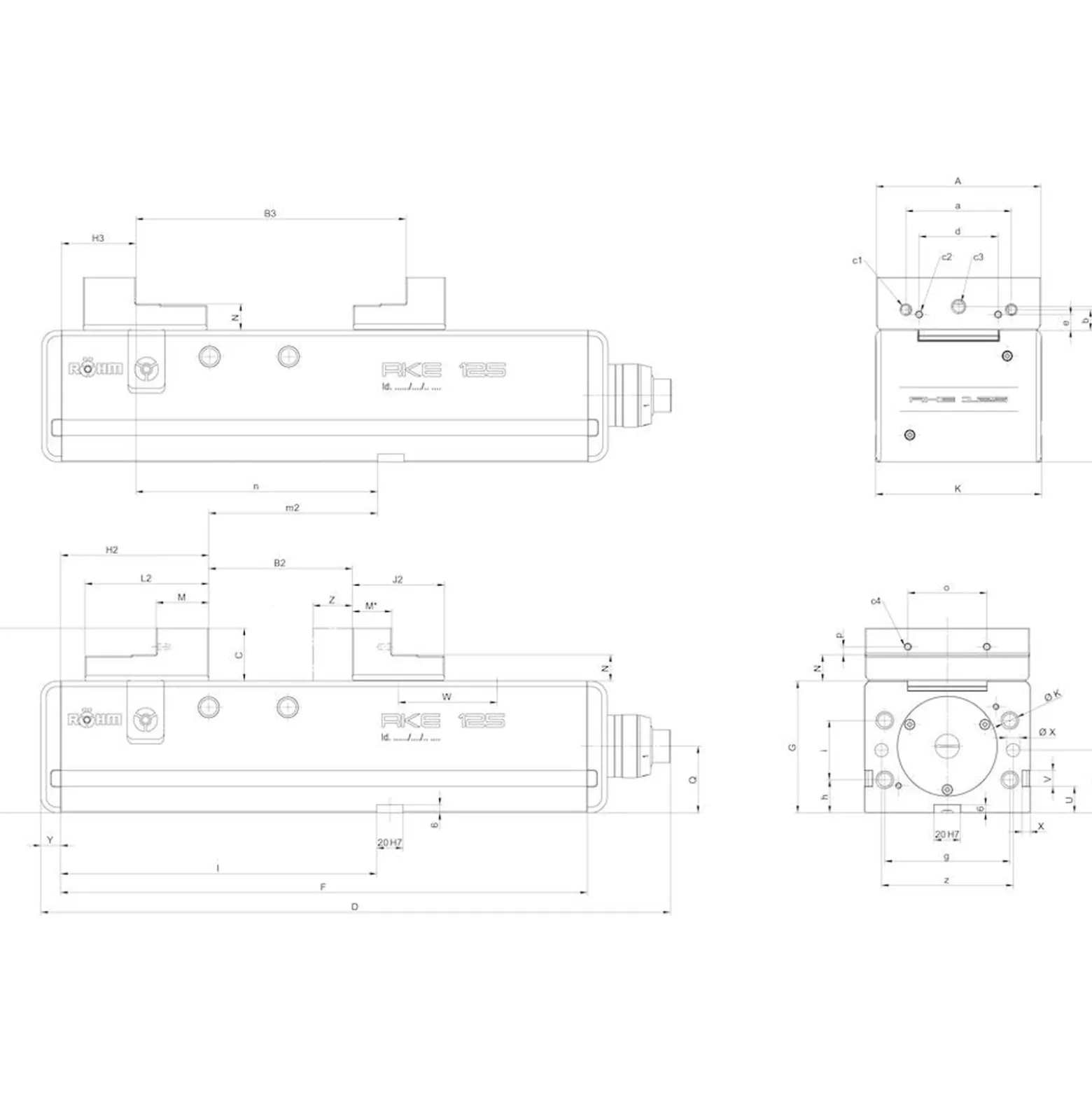

Weitere Infos

Abstand Bohrung mm:	135 mm
Abstand Quernut Backe 1 mm:	70 mm
Abstand Quernut Backe 2 mm:	136 mm
Backenanschlussmaße: Breite 1 mm:	80 mm
Backenanschlussmaße: Breite mm:	100 mm
Backenanschlussmaße: Höhe 1 mm:	12 mm
Backenanschlussmaße: Höhe 2 mm:	20 mm
Backenanschlussmaße: Höhe mm:	19.6 mm
Backenanschlußmaße Gerätedurchmesser:	M 8×14
Backenausführung:	Stufenbacken
Backenbreite:	160 mm
Bohrung Ø:	–
Breite Grundkörper mm:	162 mm
Freiraum für Beschriftung mm:	12 mm
Gesamtlänge:	–
Gewicht:	79
Gewindeanschluss Stirnseite: Breite mm:	125 mm
Gewindeanschluss Stirnseite: Höhe 1 mm:	17.5 mm
Gewindeanschluss Stirnseite: Höhe 2 mm:	80 mm
Gewindeanschluss mm:	M16x25 mm
Gewindetiefe 1:	M 5×9
Gewindetiefe 2:	M 10×18
Größe:	160
Höhe:	165 mm
Höhe Backen mm:	50 mm
Höhe Grundkörper mm:	115 mm
Höhe Spannschulter mm:	20 mm
Höhe Spindellager mm:	57.5 mm
Höhe Stufenseite mm:	25 mm
Länge:	633 mm
Länge Grundkörper mm:	530 mm
Länge Quernut an Grundseite mm:	200 mm
Länge Stirnseite bis Backenanlage 1 mm:	130 mm
Länge Stirnseite bis Backenanlage 2 mm:	64 mm
Länge Stufe bewegliche Backe mm:	32.5 mm
Länge Stufe feste Backe mm:	34 mm
Länge bewegliche Backe 1 mm:	97 mm
Länge feste Backe 1 mm:	98 mm
Spannkraft:	60
Spannweite 1 mm:	0 – 320 mm
Spannweite 2 mm:	131 – 451 mm
Stärke Abdeckung mm:	15 mm
Tiefe Spannschulter mm:	10 mm
Verfahrhub des Spannschiebers mm:	117 mm
Versetzbereich der Spannbacke mm:	2×102,5 mm
