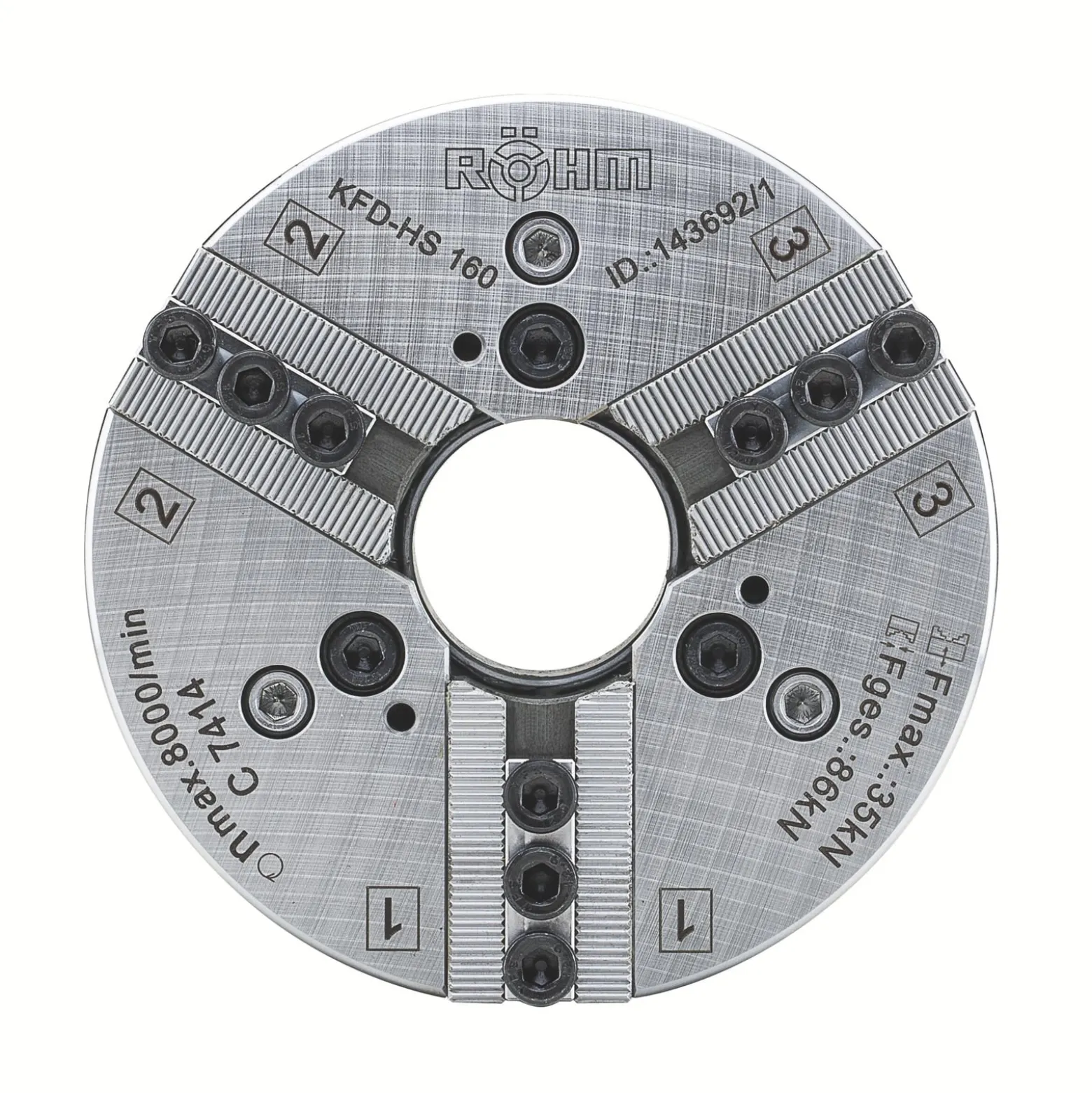

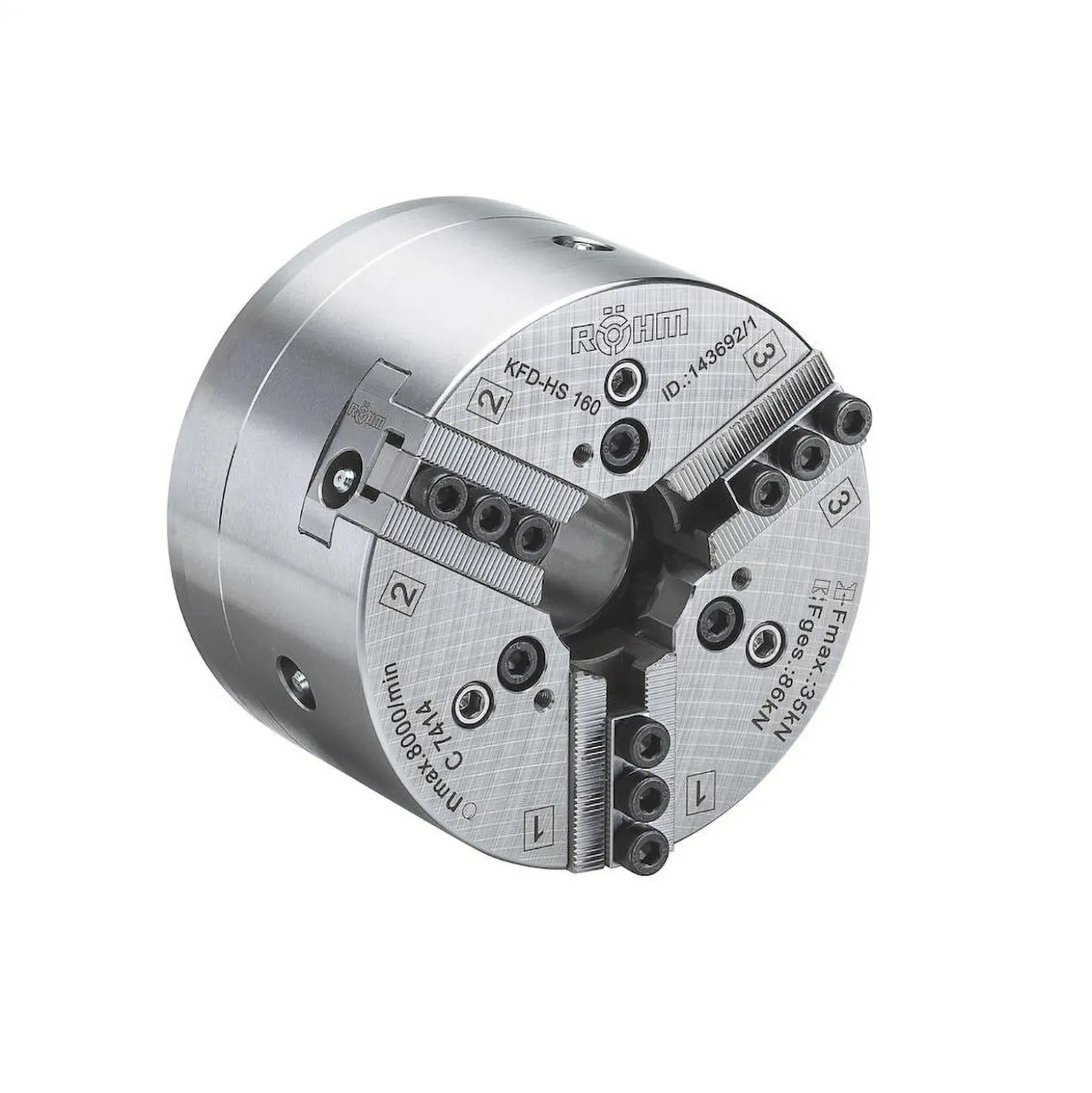

Röhm Kraftspannfutter KFD-HS 110, 3-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme - 149406

Röhm Kraftspannfutter KFD-HS 110, 3-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme – 149406

€109.21

Categories: Kraftspannfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.
3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
2-Backenausführung mit Spitzverzahnung 90°.

Technische Merkmale

Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
Lange Backenführung
Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)

Einsatzbereiche

Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.

Vorteile

Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
Höchste Genauigkeit durch steife Futterkonstruktion
Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches

Weitere Infos

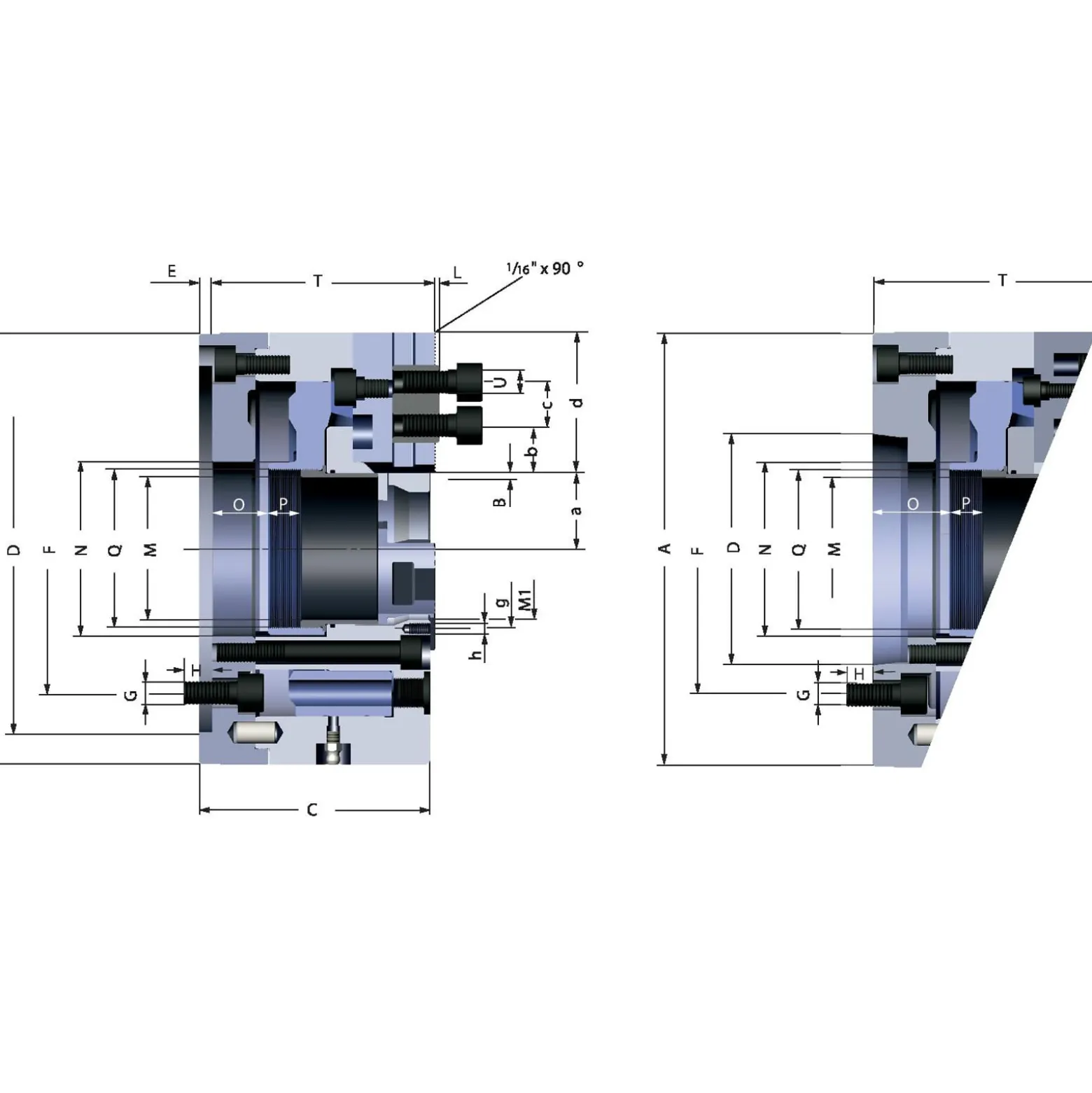

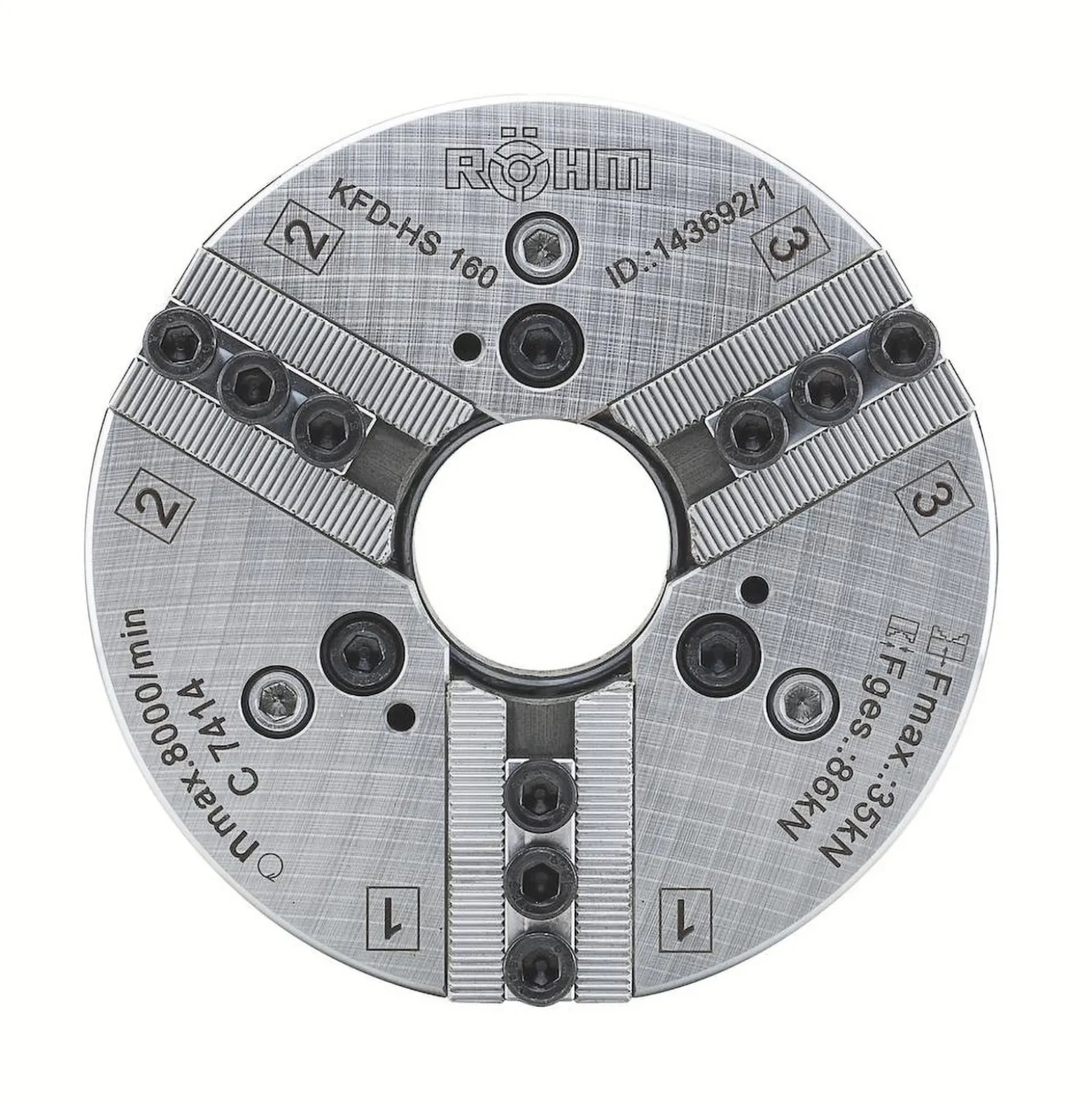

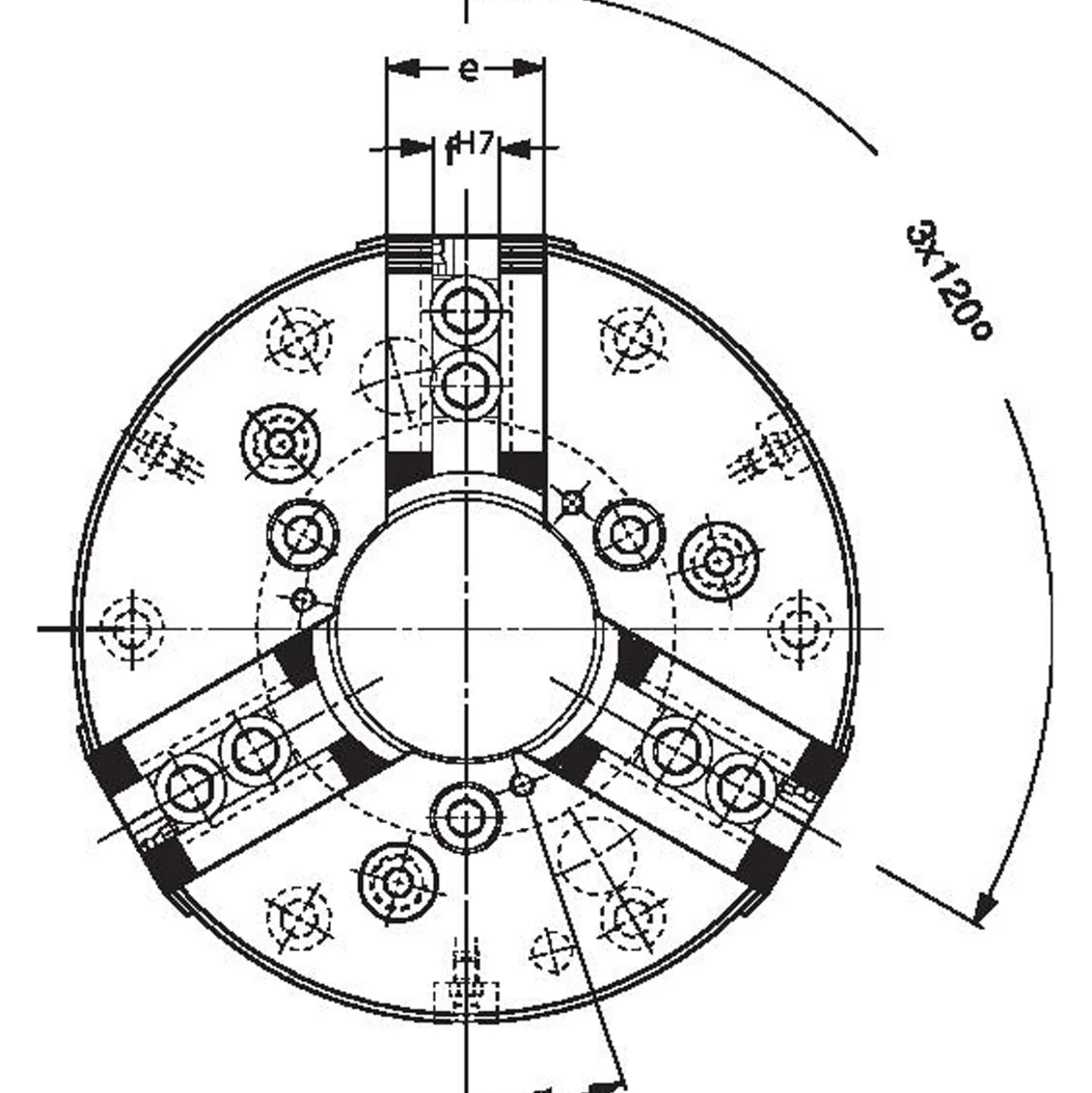

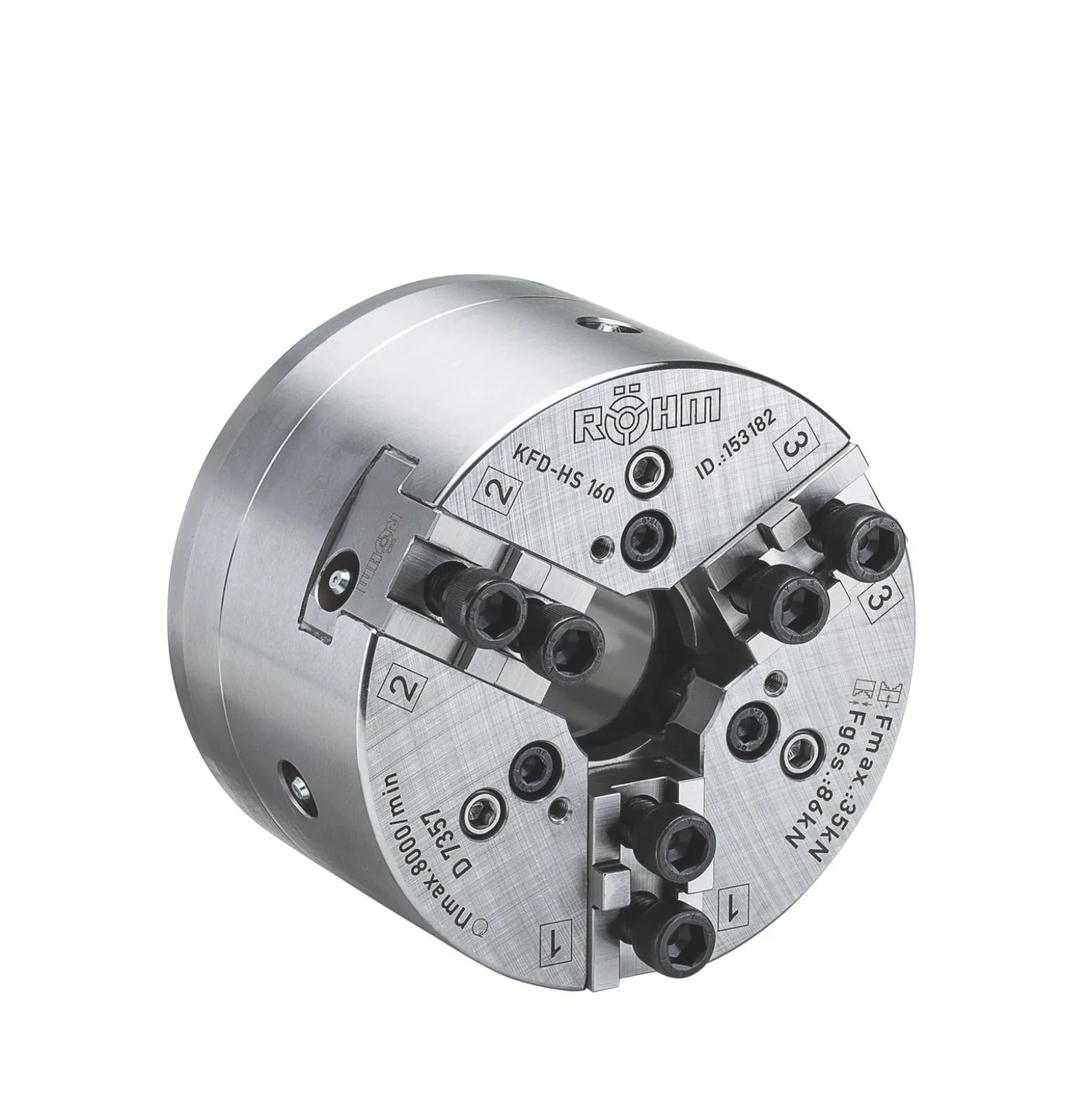

Kraftspannfutter mit Durchgang KFD-HS, Größe 110, 3-Backen, Spitzverzahnung 90°, Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353

Aufnahme:	ZA 60 mm
Aussendurchmesser Futter mm:	110 mm
Backenanzahl:	3
Backenbreite:	24 mm
Backenhub mm:	3.2 mm
Backenlänge:	41 mm
Befestigungsgewinde 1:	M5x8
Befestigungsgewinde mm:	M8 mm
Befestigungsschraube mm:	3xM10 mm
Bohrung Ø:	–
Durchgang mm:	26 mm
Durchmesser Kolbenhals mm:	38 mm
Durchmesser Teilkreis mm:	82.6 mm
Flugkreis-Ø Aufsatzbacke mm:	113 mm
Gesamtlänge:	–
Gewicht ohne Backen:	5
Gewindeanschluss mm:	M34x1,5 mm
Gewindelänge Befestigungsschraube mm:	14 mm
Gewindelänge Kolbenanschluss mm:	12 mm
Größe:	110
Höhe Futter 1 mm:	80 mm
Höhe Futter mm:	78 mm
Kolbenhub in mm:	12 mm
Lochabstand 1 mm:	15 mm
Massenträgheitsmoment:	0,007
Maximale Backenstellung:	14
Maximale Betätigungskraft:	18
Maximale Kolbenstellung:	11
Maximale Nutensteinstellung:	23
Minimale Backenstellung:	10,8
Minimale Kolbenstellung:	-1
Minimale Nutensteinstellung:	3
Passender Zylinder:	OVS-85 / SZS-37/70
Spannkraft:	48
Teilkreisdurchmesser 1 mm:	50 mm
Tiefe Aufnahme mm:	6 mm
Winkel:	0°
Zentrierdurchmesser mm:	32 mm
Zulässige Drehzahl:	8500
Überstand Nutenstein mm:	2,5 mm
