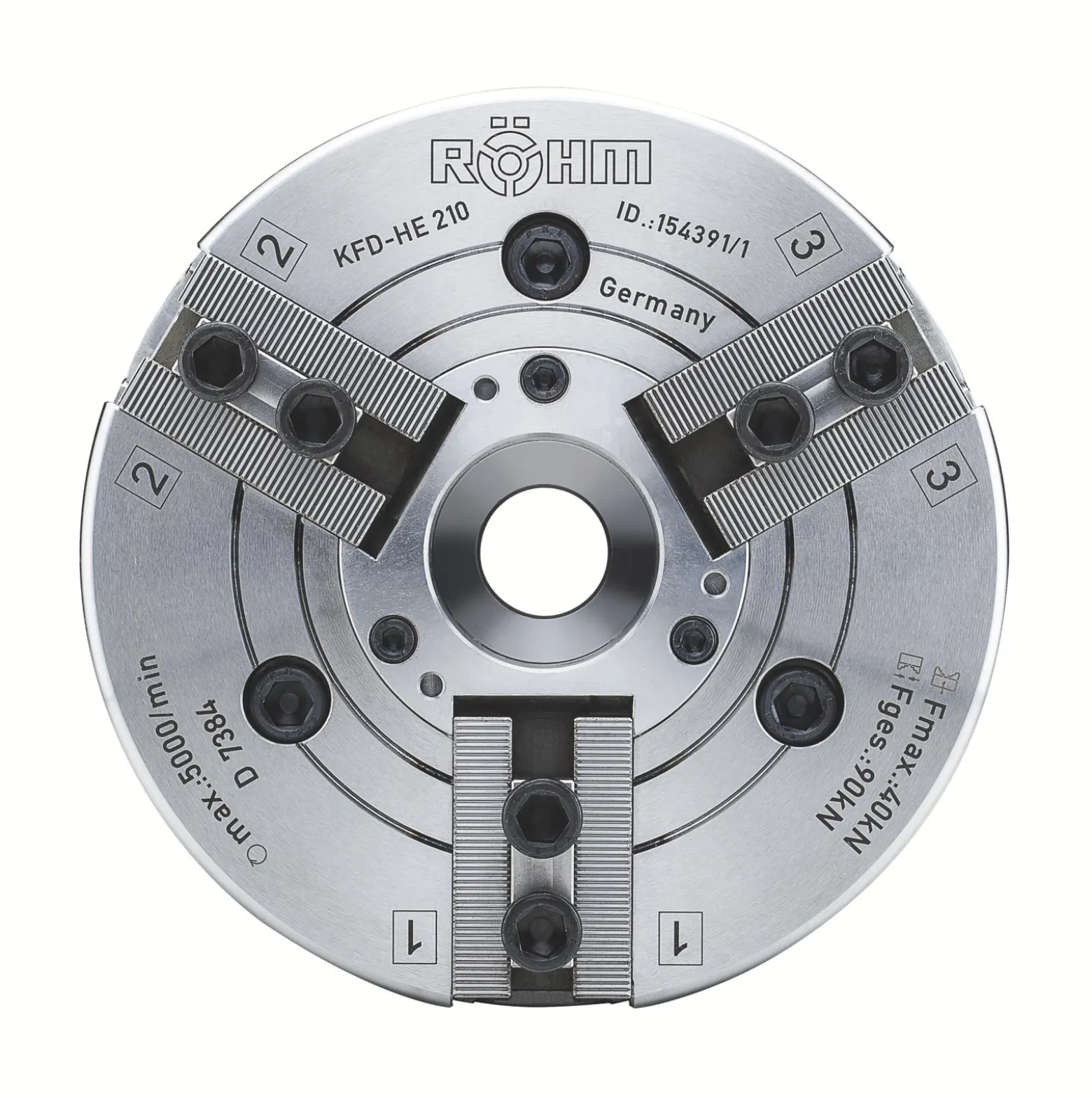

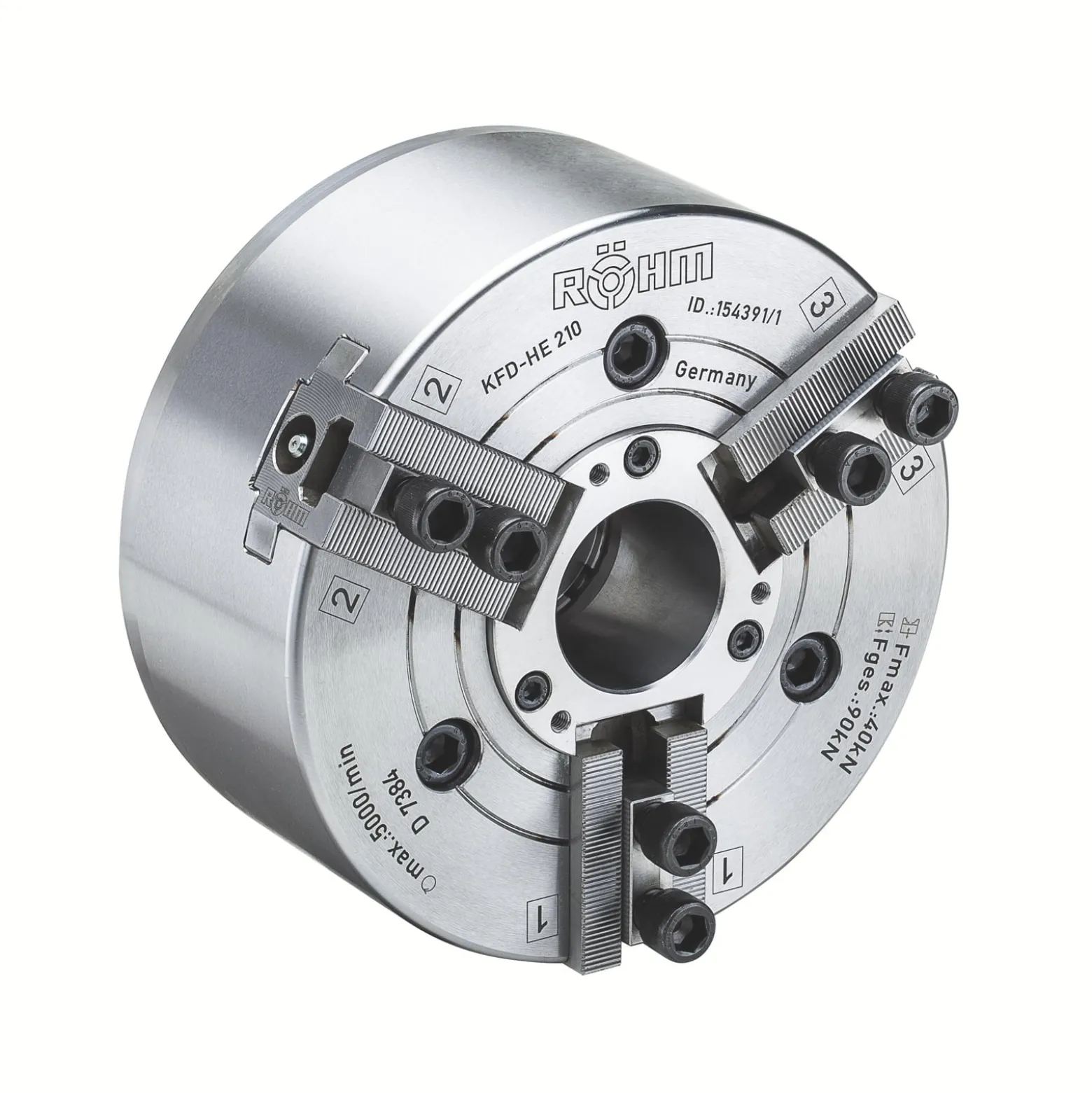

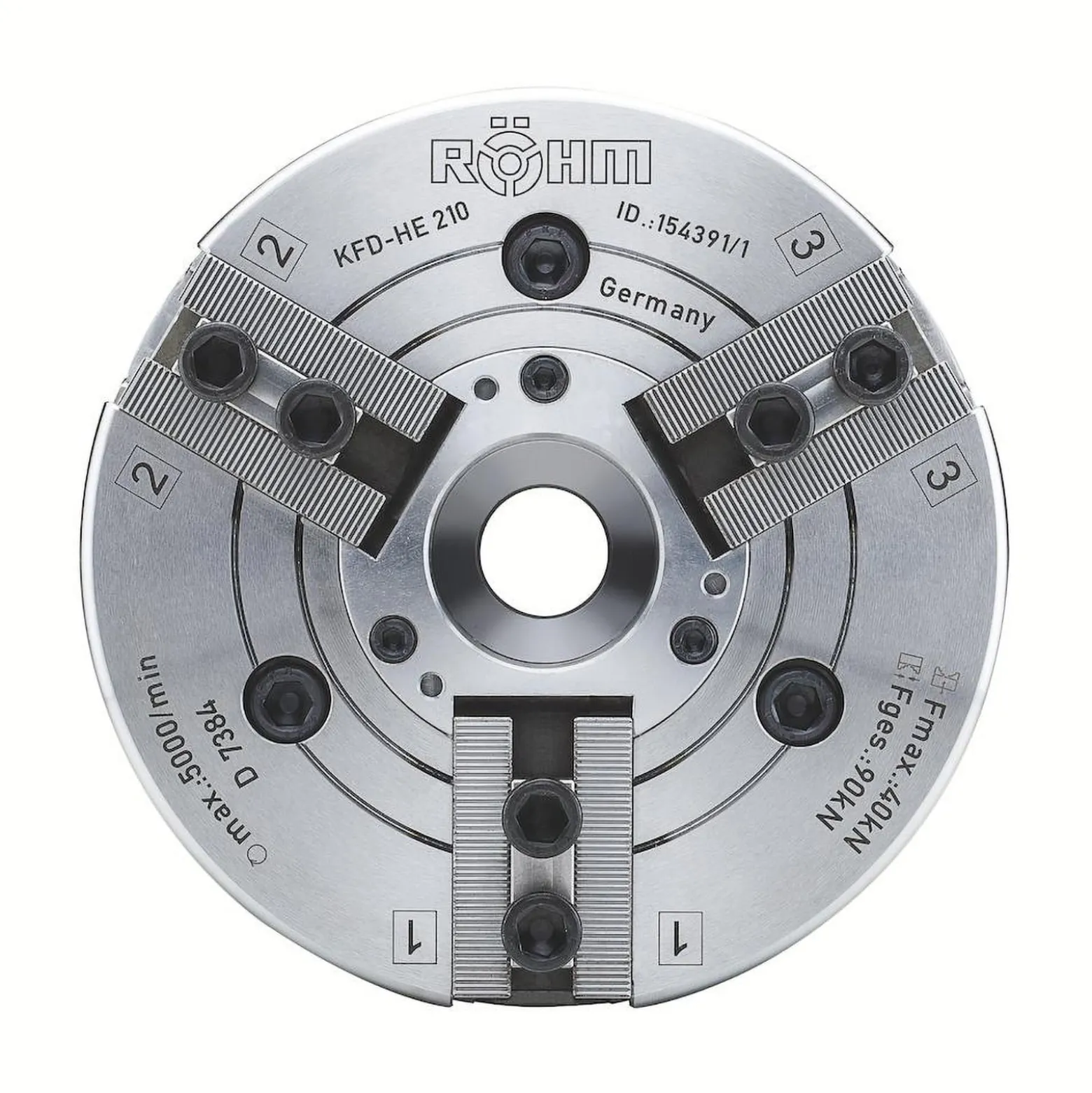

Röhm Kraftspannfutter KFD-HE 315, 3-Backen, Spitzverzahnung 60°, neutrale Ausführung – 154830
€110.93
Kurzbeschreibung
- Standardausführung mit zylindrischer Zentrieraufnahme.
- 3-Backenausführung mit Spitzverzahnung 90° und 60°.
- Universeller Zugrohradapter bei Spitzverzahnung 60°.
Technische Merkmale
- Kraftübersetzung mittels Keilhakenprinzip
- Direktschmierung aller Verschleißflächen
- Stabile Futterkonstruktion
Einsatzbereiche
- Standard-Kraftspannfutter mit Durchgang für die Stangen- und Rohrbearbeitung als auch für flanschartige Werkstücke.
Vorteile
- Großer Durchgang für die Hohl- oder Teilhohlspannung
- Lang erprobtes Futterprinzip für höchste Lebensdauer
Weitere Infos
- Kraftspannfutter mit großem Durchgang KFD-HE, Größe 315, 3-Backen, Spitzverzahnung 60°, in neutraler Ausführung des Zugrohranschlusses, Zugrohradapter vorbereitet

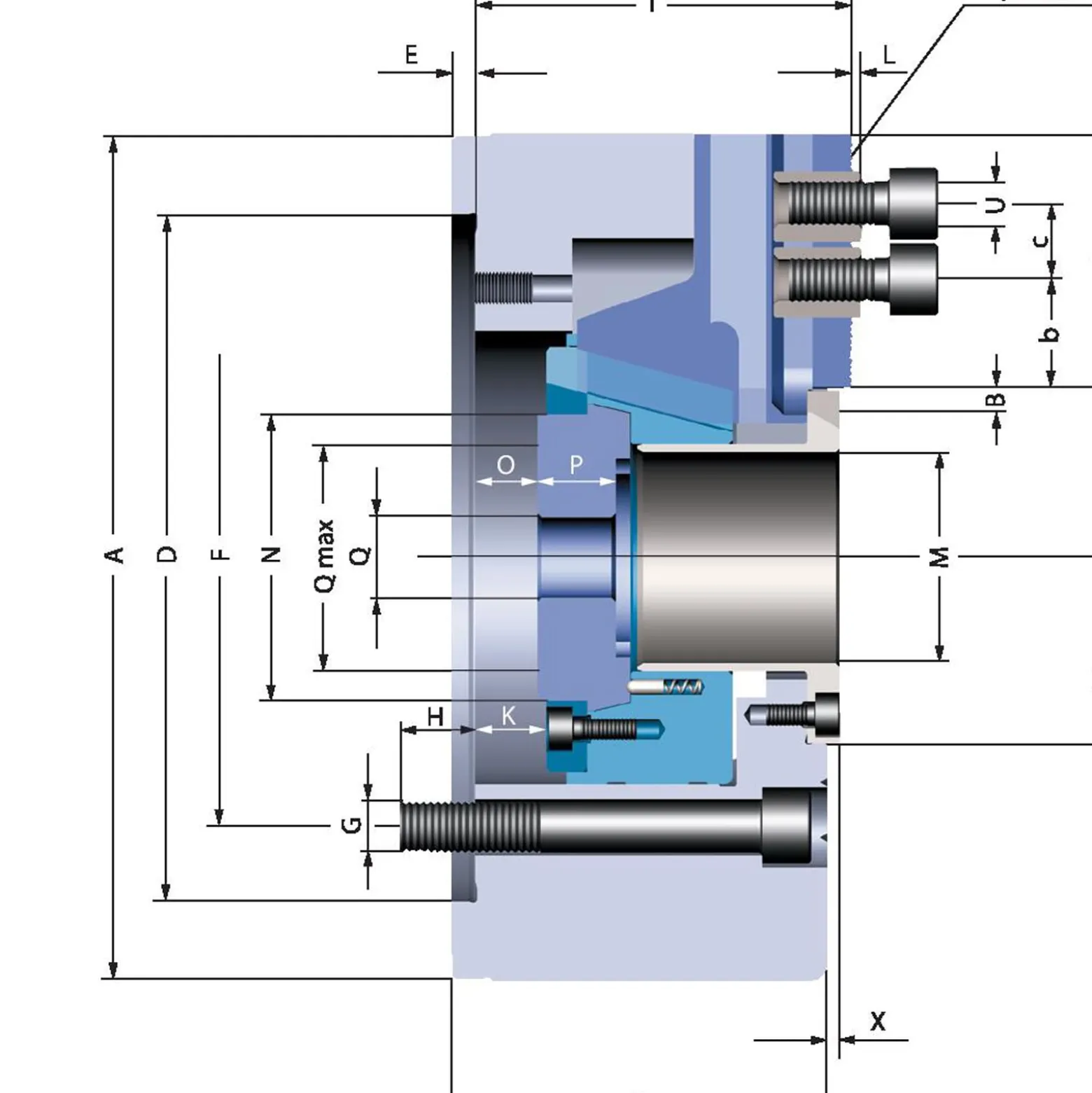

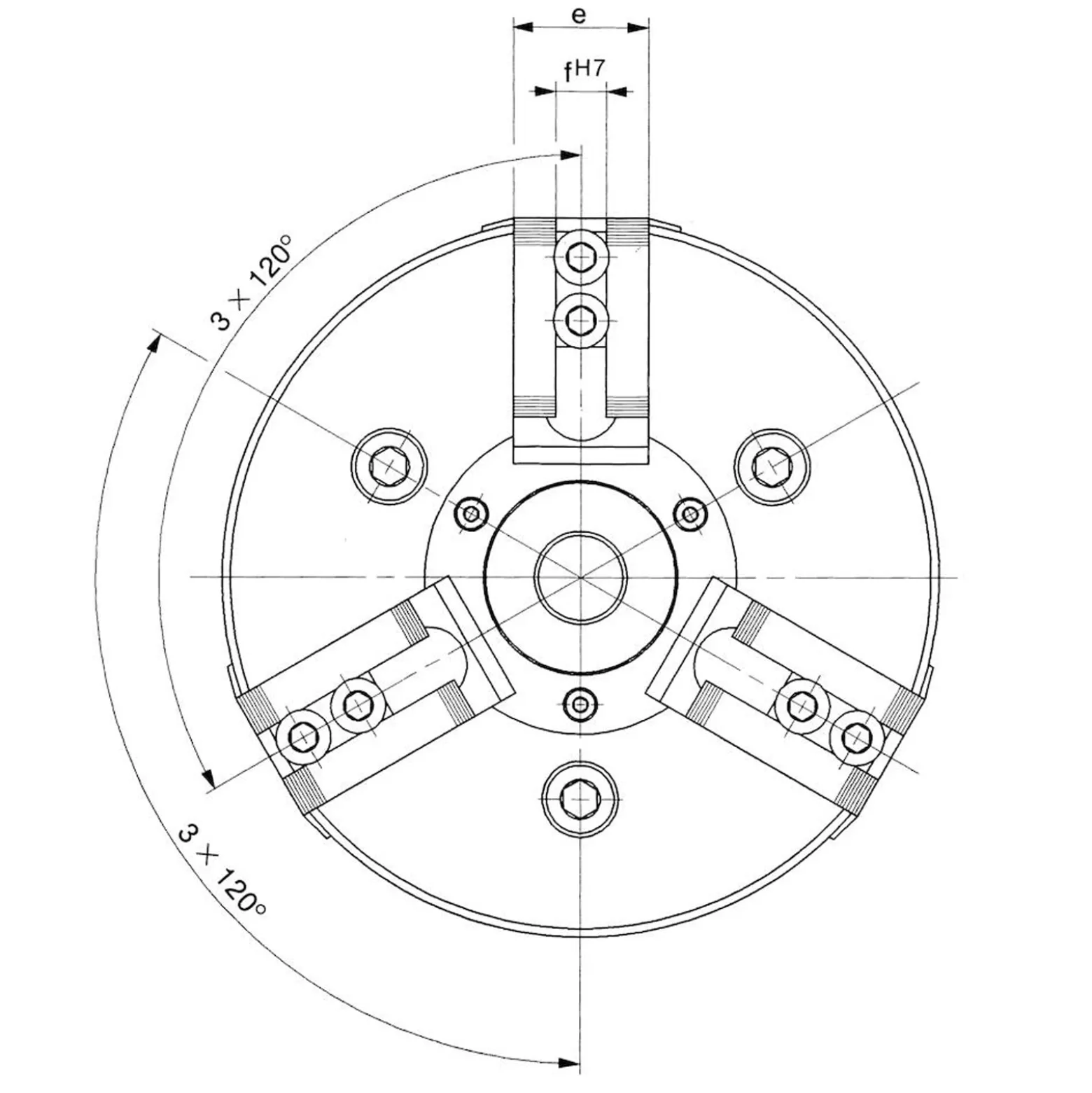

| Aufnahme: | 300 mm |
|---|---|
| Aussendurchmesser Futter mm: | 315 mm |
| Aussendurchmesser Gewindering mm: | 143 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 5.3 mm |
| Backenlänge: | 80 mm |
| Befestigungsgewinde mm: | M 16 mm |
| Befestigungsschraube mm: | 3 x M 20 mm |
| Bohrung Ø: | – |
| Durchgang 1 mm: | Ø 60 mm |
| Durchgang mm: | 121 mm |
| Durchmesser Teilkreis mm: | 235 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 410 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 50 |
| Gewindeanschluss mm: | M 130 x 2 mm |
| Gewindelänge Befestigungsschraube mm: | 28 mm |
| Gewindelänge Kolbenanschluss mm: | 26 mm |
| Größe: | 315 |
| Höhe Futter 1 mm: | 114 mm |
| Höhe Futter mm: | 114 mm |
| Kolbenhub in mm: | 23 mm |
| Massenträgheitsmoment: | 0,8 |
| Maximale Backenstellung: | 77,5 |
| Maximale Betätigungskraft: | 60 |
| Maximale Kolbenstellung: | 13,6 |
| Minimale Backenstellung: | 72,7 |
| Minimale Kolbenstellung: | -9,4 |
| Minimale Nutensteinstellung: | 30 |
| Nutensteinstellung mm: | 12 mm |
| Passender Zylinder: | OVS-200 / SZS-127/325 |
| Spannkraft: | 160 |
| Tiefe Aufnahme mm: | 6 mm |
| Zentrierdurchmesser mm: | 170 mm |
| Zulässige Drehzahl: | 3500 |
| Überstand Deckel mm: | 3 mm |
| Überstand Nutenstein mm: | 3,2 mm |
