Röhm Kraftspannfutter DURO-A 254 Spitzverzahnung 60° Kurzkegelaufnahme – KK6 – 183738
€107.49
Kurzbeschreibung:

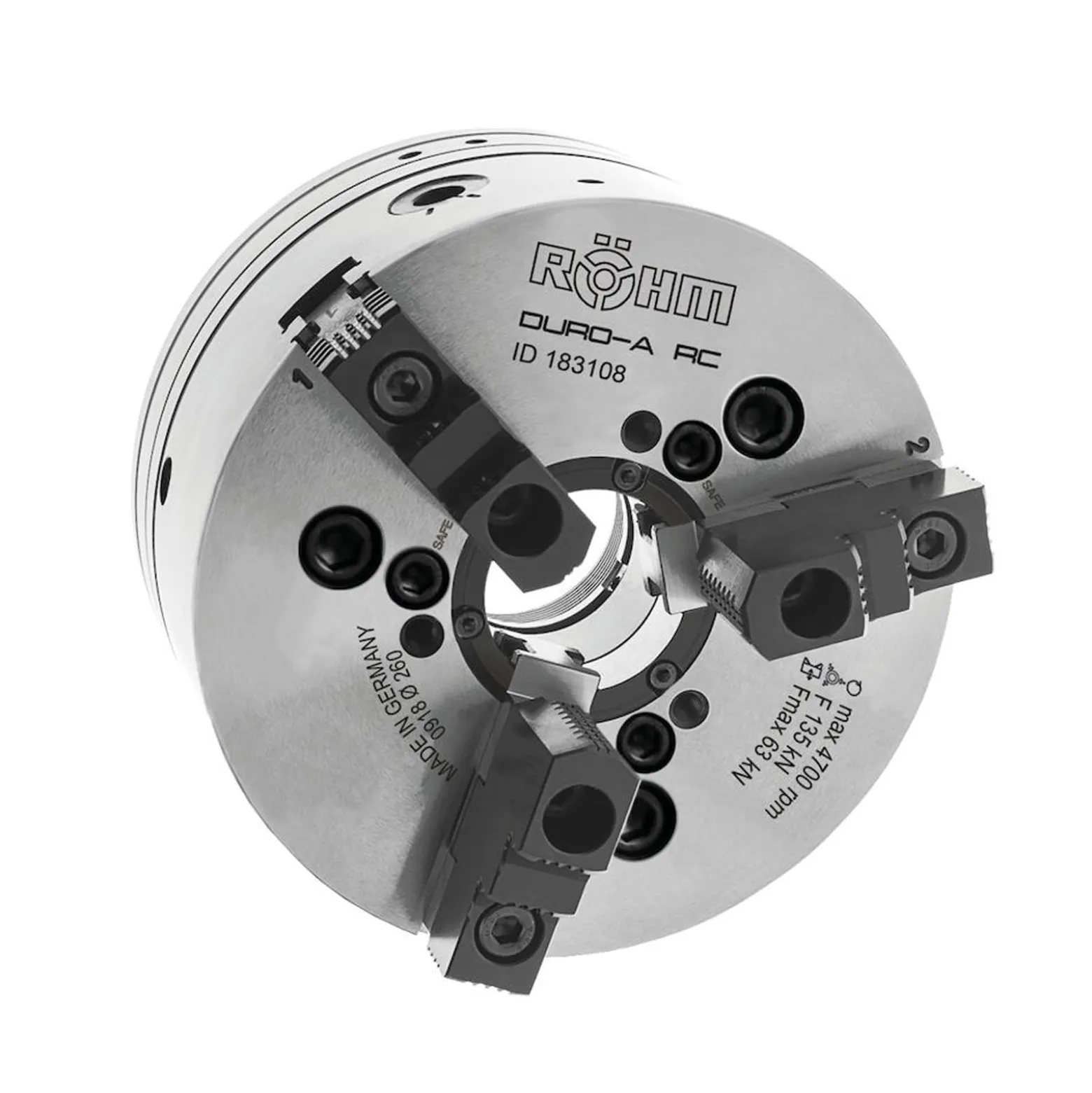

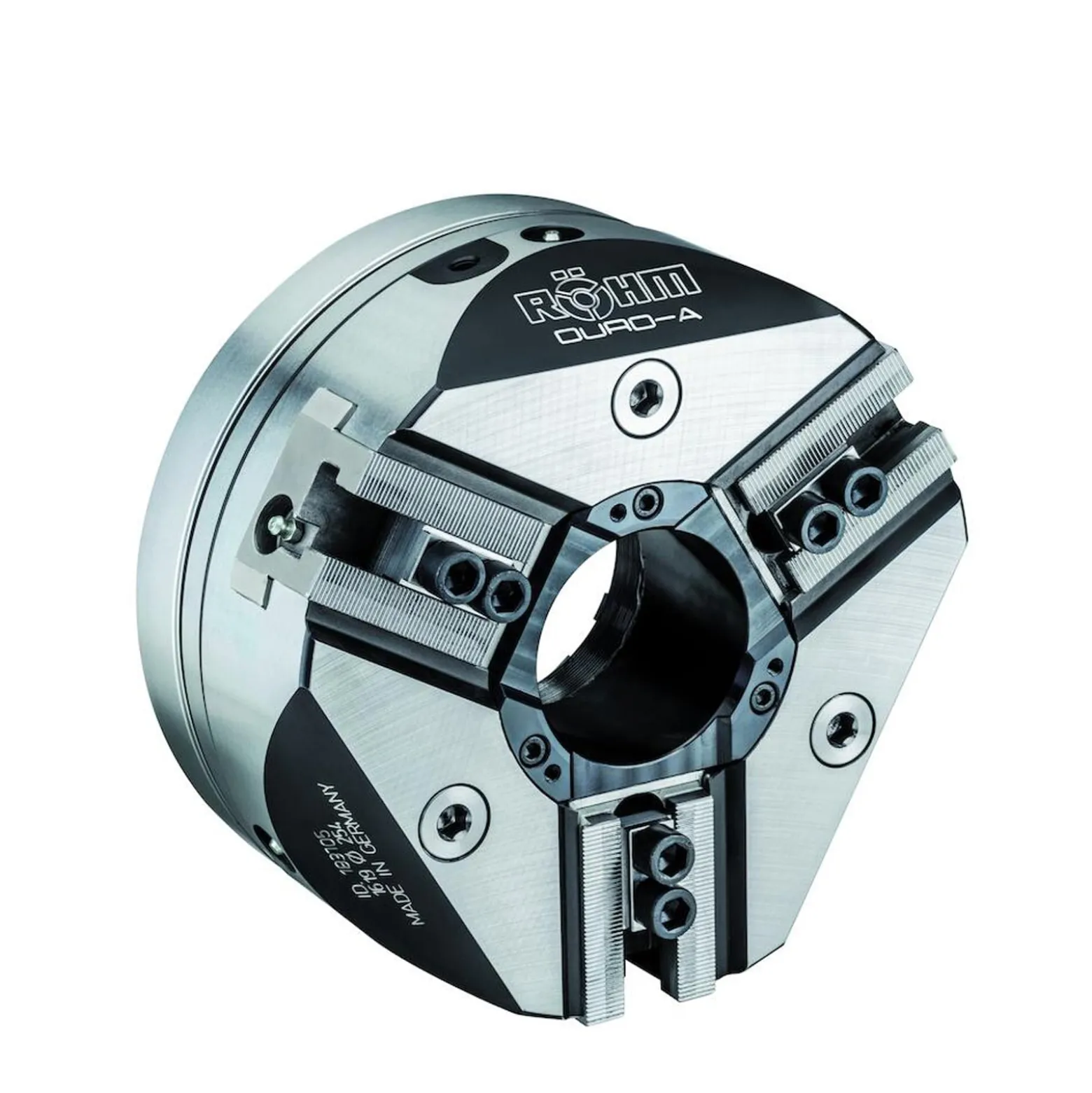

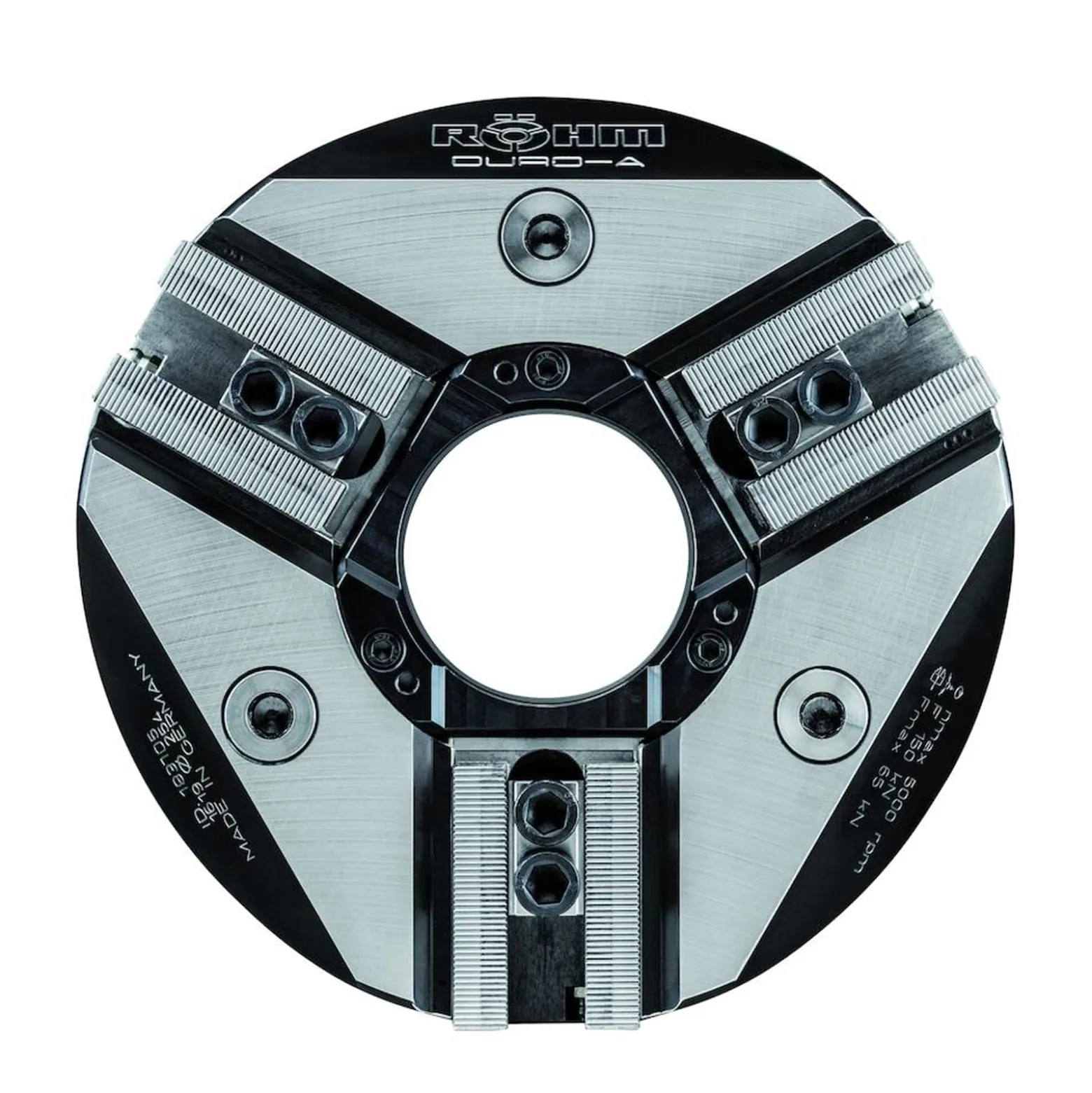

Das Duro-A ist ein Dreibackenfutter mit Durchgang das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.
Technische Merkmale:
Schneller Backenwechsel (unter 60s);Dauerhauft konstante Spannkraft über 500.000 Zyklen;Keilhakenprinzip;Fest verbaute Grundbacke, Aufsatzbacken über Nutensteine;Gewindering fertig vorbereitet;Rundlaufgenauigkeit: 0,01 (bei ausgeschliffenen Aufsatzbacken);Lieferumfang: Futter, Befestigungsschrauben für Futter, Nutensteine inkl. Befestigungsschrauben (ohne Aufsatzbacken)
Einsatzbereiche:
Automatisch spannende Bearbeitungsmaschinen.;Spanende Drehbearbeitung von Stangen, Rohren, Flanschen, Scheiben
Vorteile:
Hohe Spannkräfte (bis 250 kN, in der 400er Version);Hohe Drehzahlen (bis 8.000 U/min in der 165er Version);Reduzierte Störkontur;Große Durchgangsbohrung
Weitere Infos:

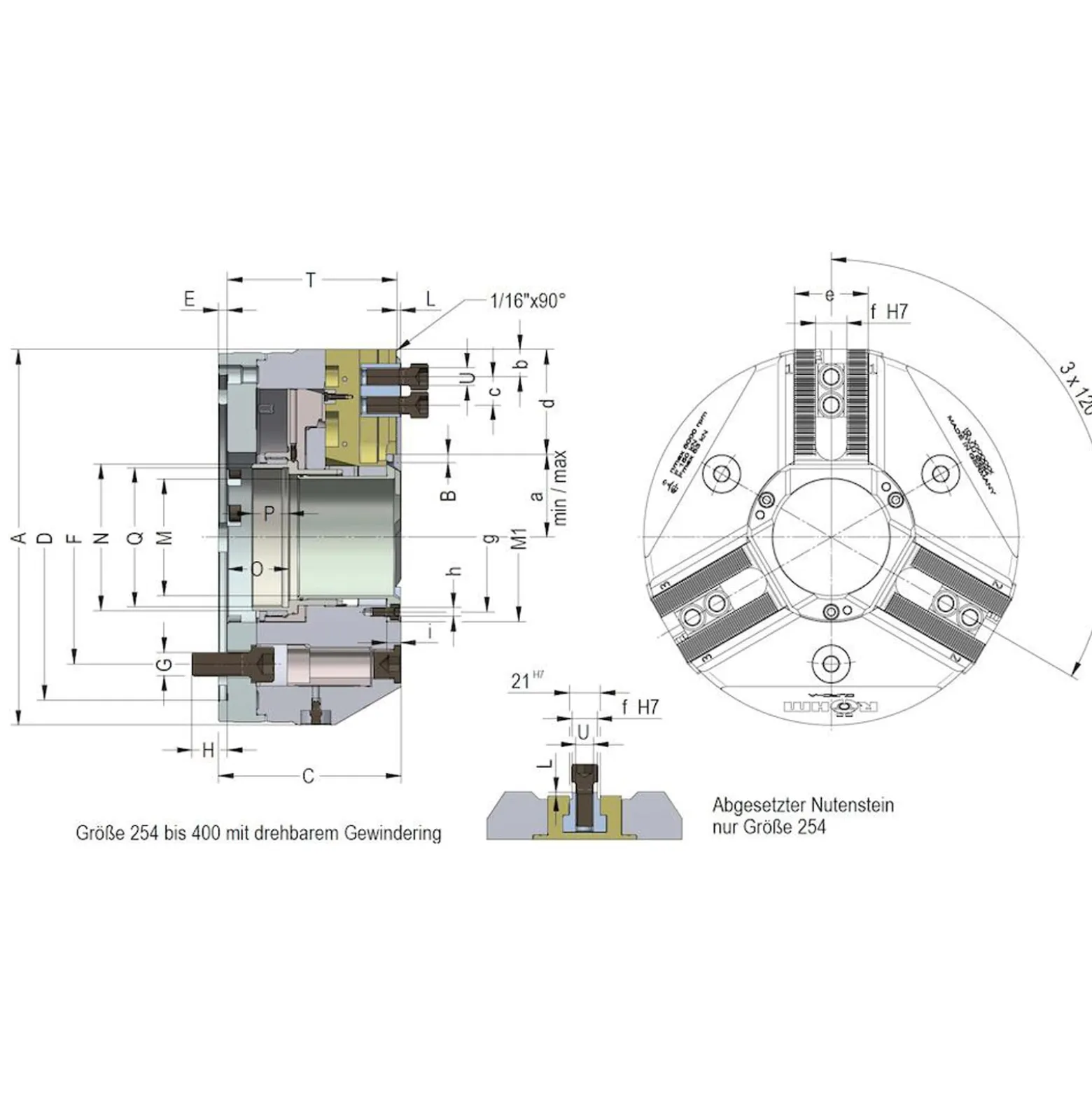

Das Duro-A Ø254 ist ein Dreibackenfutter mit Durchgang Ø79, Kurzkegelaufnahme KK 6, Spitzverzahnung 60°, das automatisch, d.h. hydraulisch von einer CNC-Maschine, betätigt werden kann. Es wird überwiegend zur spanenden Drehbearbeitung von zylindrischen und scheibenförmigen Rohteilen eingesetzt.
| Aufnahme: | KK 6 mm |
|---|---|
| Aussendurchmesser Futter mm: | 254 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 5.5 mm |
| Backenlänge: | 71 mm |
| Befestigungsgewinde 1: | M6 |
| Befestigungsgewinde mm: | M12 mm |
| Befestigungsschraube mm: | 3xM12 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 79 mm |
| Durchmesser Kolbenhals mm: | 99 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Durchmesser Zentrieraufnahme mm: | 114 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 305 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 35,6 |
| Gewindeanschluss mm: | M94x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 18 mm |
| Gewindelänge Kolbenanschluss mm: | 25 mm |
| Höhe Futter 1 mm: | 133,8 mm |
| Höhe Futter mm: | 136.5 mm |
| Kolbenhub in mm: | 20,5 mm |
| Lochabstand 1 mm: | 30 mm |
| Massenträgheitsmoment: | 0,3 |
| Maximale Backenstellung: | 56 |
| Maximale Betätigungskraft: | 53 |
| Maximale Kolbenstellung: | 39,2 |
| Maximale Nutensteinstellung: | 42 |
| Minimale Backenstellung: | 50,5 |
| Minimale Kolbenstellung: | 18,7 |
| Minimale Nutensteinstellung: | 15,5 |
| Spannkraft: | 150 |
| Teilkreisdurchmesser 1 mm: | 101 mm |
| Zulässige Drehzahl: | 5000 |
| Überstand Nutenstein mm: | 2,5 mm |
