Röhm Hülsenspanndorn KFS kraftbetätigt, Größe 7, mit Flanschaufnahme - 599807

Röhm Hülsenspanndorn KFS kraftbetätigt, Größe 7, mit Flanschaufnahme – 599807

€104.05

Categories: Spanndorne & Spannzangenfutter, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Kraftbetätigt.
Spannhülsen optional vulkanisiert.
Umrüstbar auf MFS (neues Zwischenstück erforderlich).

Technische Merkmale

Gehärtete, verschleißarme Ausführung
Integrierte Schmierung
Luftanlagekontrolle vorbereitet
KFS = Kraftbetätigt, Flansch, S-Ausführung

Einsatzbereiche

Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
Ideal für dünnwändige sowie lange Werkstücke bzw. große Spannlängen.

Vorteile

Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
Hohe Rund-, Planlauf- und Wiederholgenauigkeit
Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise
Hohe Flexibilität durch Baukastensystem
Schneller Wechsel der Spannhülsen durch zentrale Spannschraube

Weitere Infos

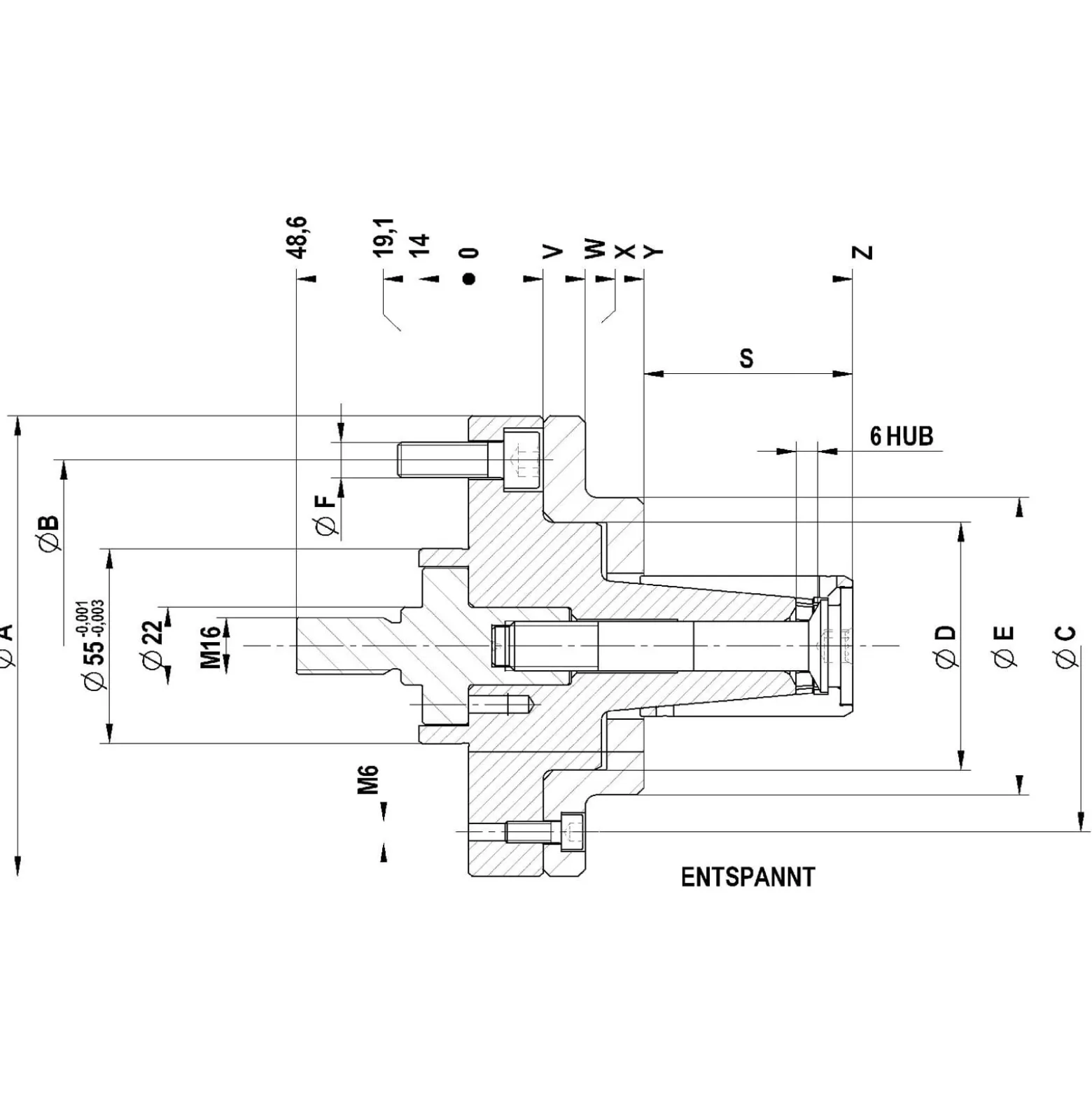

Hülsenspanndorn KFS kraftbetätigt, Größe 7, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn und Zwischenstück

Anschlagmass mm:	47 mm
Aufbaumass Dorn mm:	136 mm
Aussendurchmesser 1 mm:	70 mm
Aussendurchmesser Anschlag mm:	33 mm
Aussendurchmesser Grunddorn mm:	21 mm
Außen-Ø:	130 mm
Bohrung Ø:	–
Dehnung mm:	1 mm
Dorngröße:	KFS 07
Durchmesser Teilkreis mm:	105 mm
Gesamtlänge:	–
Gewinde-Ø:	M10 mm
Gewindedurchmesser 3 mm:	84 mm
Länge Führungsdurchmesser mm:	35,5 mm
Maximale Betätigungskraft:	20
Maximaler Spanndurchmesser mm:	65,7 mm
Minimaler Durchmesser entspannt bis mm:	64,7 mm
Minimaler Durchmesser entspannt von mm:	54,7 mm
Spannkraft:	20
Spannlänge mm:	89 mm
Teilkreisdurchmesser 1 mm:	105 mm
