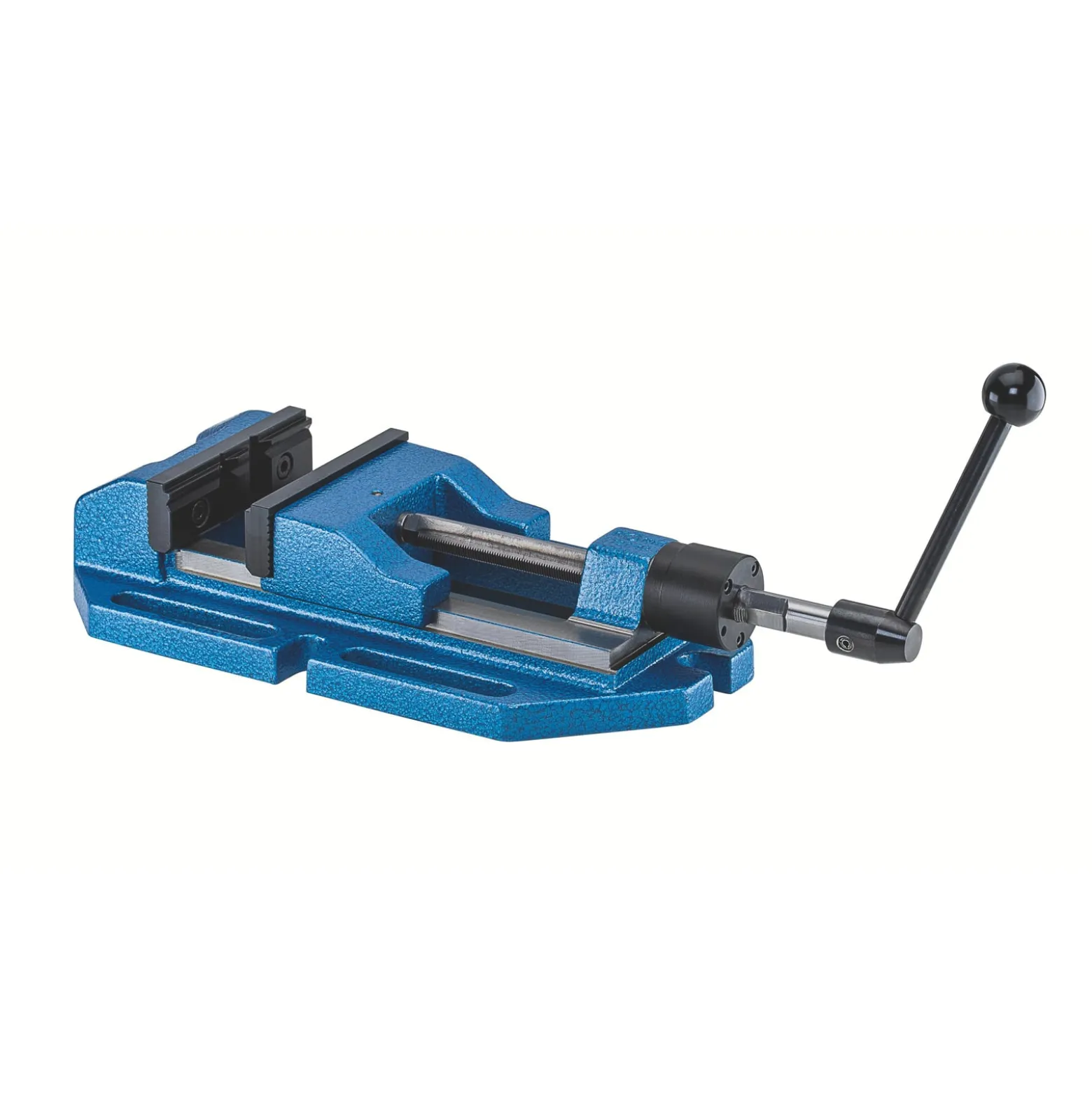

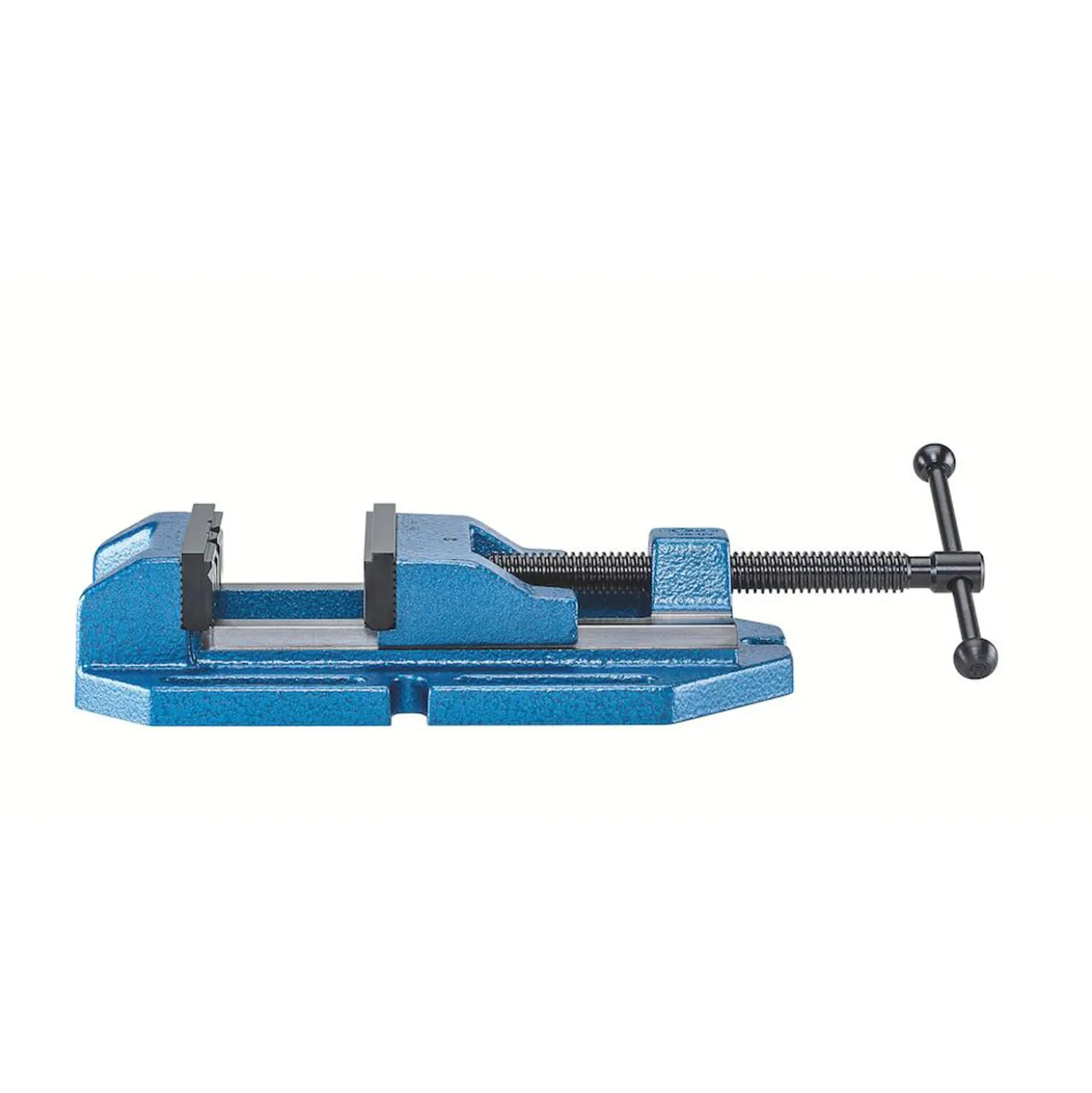

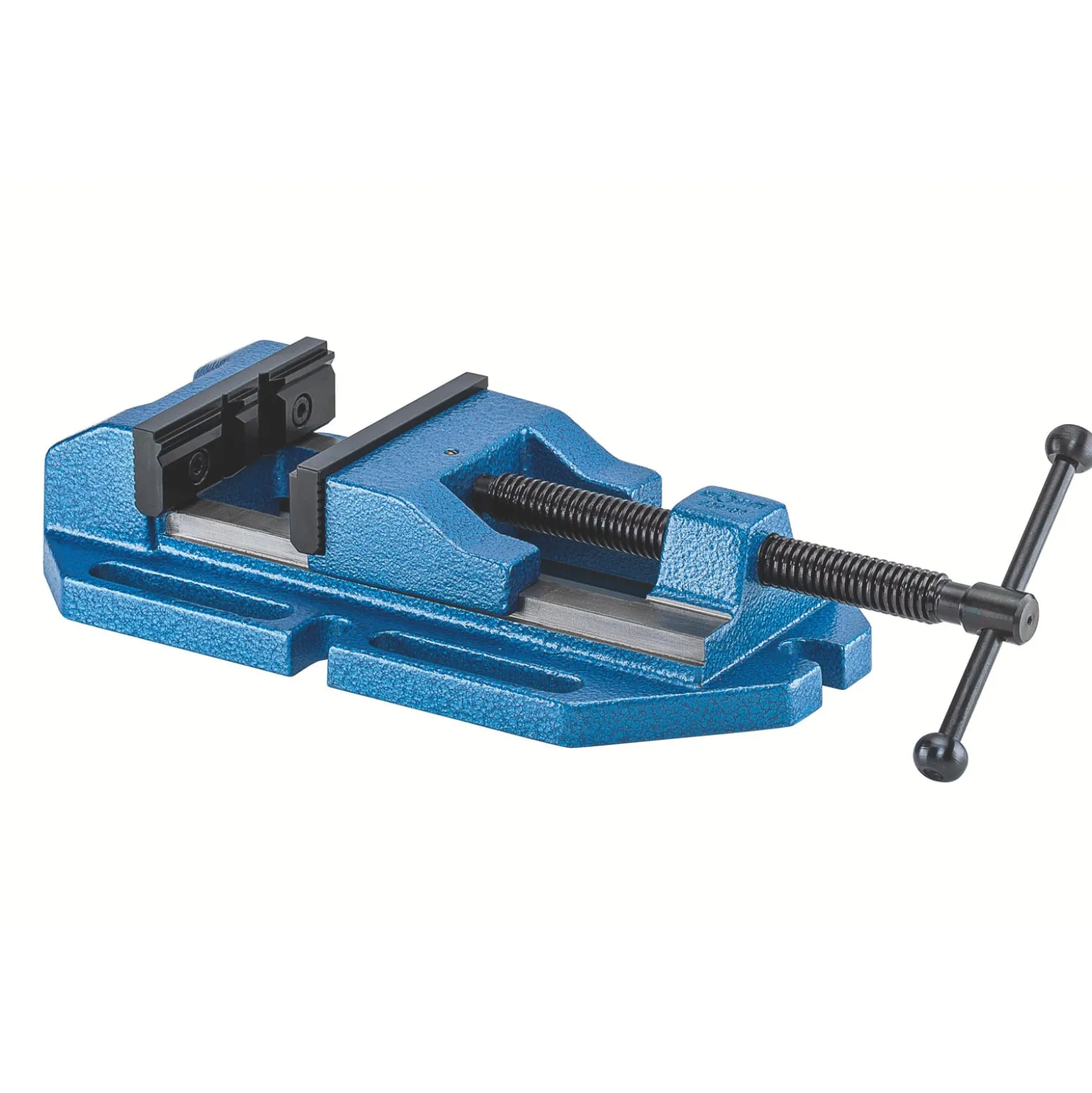

Röhm Bohrmaschinen-Schraubstock BOF, Größe 4, Backenbreite 160 - 111597

Röhm Bohrmaschinen-Schraubstock BOF, Größe 4, Backenbreite 160 – 111597

€109.13

Categories: Schraubstöcke, Spanntechnik Tag: Röhm Brand: Röhm

Description
Reviews (0)

Kurzbeschreibung

Spannsystem mechanisch, manuell betätigt.
Standard Ausführung.

Technische Merkmale

Grundkörper aus Spezialguss
Niedere stabile Ausführung mit Gewindespindel

Einsatzbereiche

Zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.

Vorteile

Optimales Preis-Leistungsverhältnis
Ganzer Spannbereich durch Drehen überbrückbar
Befestigungsmöglichkeiten seitlich und stirnseitig
Lange Führung der beweglichen Backe auch im äußeren Spannbereich
Spannbacken umkehrbar, eine Seite glatt und beidseitg geschliffen
Feste Spannbacke mit einem Längsprisma und zwei Querprismen
Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke

Weitere Infos

Bohrmaschinen-Schraubstock BOF, Größe 4, Backenbreite 160, mit Prismen- undNormalbacke SBO

Ausführung:	BOF
Backenanschlussmaße: Breite mm:	100 mm
Backenanschlussmaße: Gewindedurchmesser 1 mm:	M8 mm
Backenanschlussmaße: Gewindetiefe mm:	13 mm
Backenanschlussmaße: Höhe mm:	19.6 mm
Backenbreite:	160 mm
Bohrung Ø:	–
Breite Grundkörper mm:	245 mm
Breite Spannschlitz mm:	17 mm
Dicke Normalbacke mm:	16 mm
Gesamtlänge:	–
Gewicht:	25
Größe:	4
Höhe:	95.5 mm
Höhe Backen mm:	50 mm
Höhe Führung Grundkörper mm:	45 mm
Länge:	692 mm
Länge Grundkörper mm:	445 mm
Länge Stirnseite bis Backenanlage mm:	76 mm
Nutbreite:	17
Spannbereich horizontal mm:	5-22 mm
Spannbereich vertikal mm:	7-48 mm
Spannnuten Abstand:	45
Spannnuten Abstand 1:	210
Spannweite:	220 mm
