Fischer 50x ZYKON-Einschlaganker FZEA II 14 x 40 mm M 12 – 047305

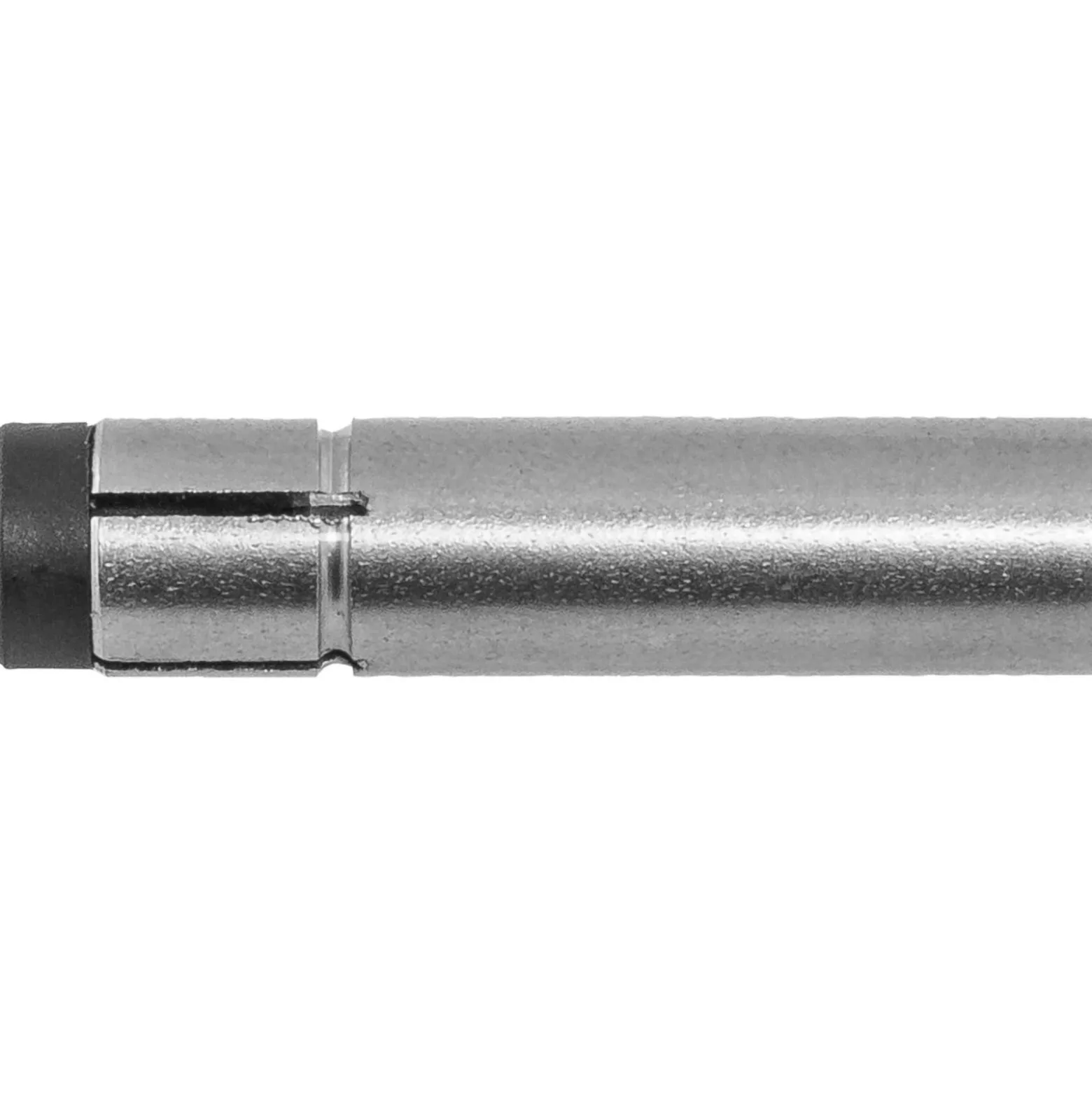

Der fischer ZYKON-Einschlaganker FZEA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der zeitsparenden Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZED Plus wird die Spreizhülse durch das Einschlagen des innen liegenden Spreizstifts über den Konus getrieben. Dieser füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Einschlaganker FZEA II ist für Einzelbefestigungen von Rohrleitungen, abgehängten Decken und Sprinkleranlagen im Innenbereich in gerissenem Beton geeignet.

Vorteile

• Einschlaganker mit ZYKON-Hinterschnitttechnik für die Einzelbefestigung in gerissenem und ungerissenem Beton.
• Die Kombination aus Einschlag- und ZYKON-Hinterschnittanker ermöglicht die Einzelbefestigung in gerissenem Beton.
• Die spezielle ZYKON-Hinterschnitttechnik reduziert die Setzenergie für eine kräfteschonende Montage.
• Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
• Die beim Verspreizen des Ankers aufgebrachte Prägung sichert die einfache Kontrolle der Verankerung.
• Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.

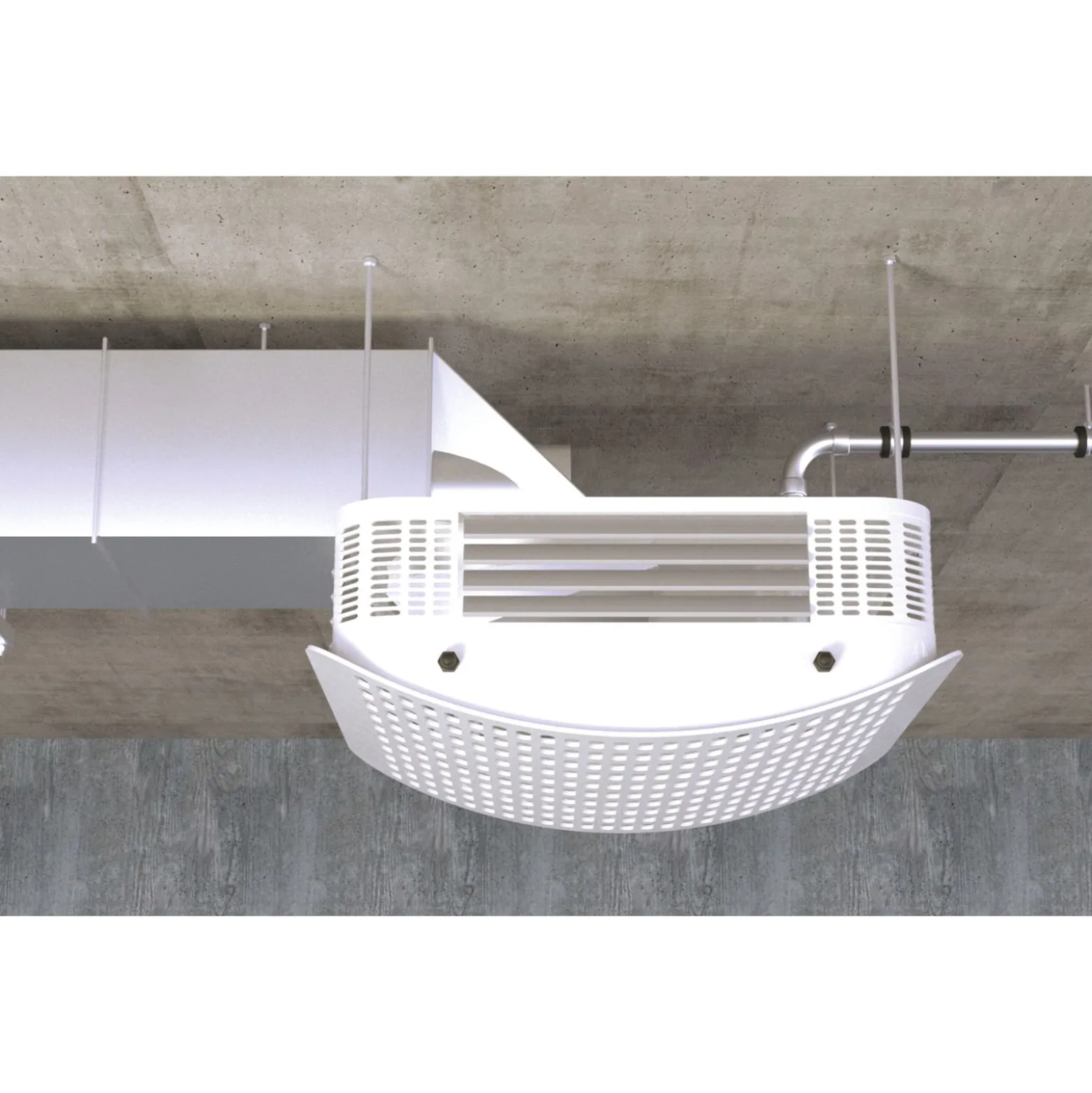

Anwendung

• Rohrleitungen
• Lüftungsleitungen
• Sprinkleranlagen
• Kabeltrassen
• Abgehängte Decken

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

• Beton C12/15
• Naturstein mit dichtem Gefüge

Funktionsweise

• Der FZEA II ist für die Vorsteckmontage geeignet.
• Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
• Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse durch das Eintreiben des innen liegenden Spreizstiftes mit dem Setzwerkzeug FZED Plus aufgespreizt und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
